一天一点基础（续1）

wb61850 · 发表于 2009-9-13 02:05:19

下面我对这张原理图做下解释

wb61850 · 发表于 2009-9-13 02:12:32

这是脉冲信号源部分

它的脉冲宽度大约为1.7mS（毫秒），脉冲周期大约为2.5mS（毫秒），脉冲频率大约为400Hz（赫兹），占空比=1.7/2.5=0.68。

wb61850 · 发表于 2009-9-13 02:17:09

本帖最后由 wb61850 于 2009-9-13 05:43 编辑

这是基极限流电阻以及加速电容

对于这个电路来说，由于脉冲信号频率较低，并且晶体管是高频管（9014），因此加速效果不是很明显，所以加速电容也可以不用。

wb61850 · 发表于 2009-9-13 02:21:04

硅NPN型高频小功率三极管9014大家都是比较熟悉的了

wb61850 · 发表于 2009-9-13 02:25:44

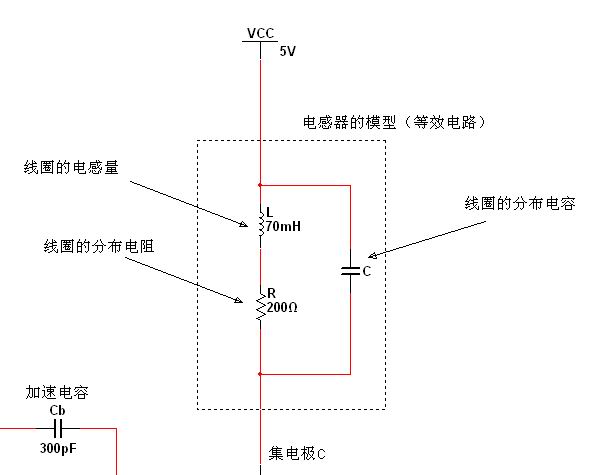

这就是我们要验证的对象“电感器”的等效电路

wb61850 · 发表于 2009-9-13 02:28:20

大家知道原理图不是实际电路

具体到实际电路，实现一个原理图的电路形式很多。大家可以根据实际情况选择适合的电路形式

wb61850 · 发表于 2009-9-13 02:35:13

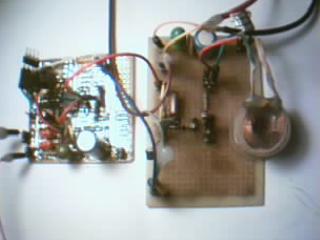

这就是实际的电路了

左边是555时基电路部分，右边是开关电路部分

那么这个电路的供电可以采用电池，也可以采用稳压电源。

wb61850 · 发表于 2009-9-13 02:40:09

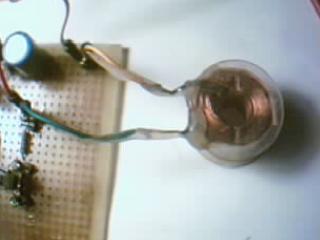

大家要注意电感器是怎样接入电路的

电感器的一端接电源Vcc，另一端接三极管的集电极C。

wb61850 · 发表于 2009-9-13 02:41:10

好了现在大家对这个电路已经比较了解了

下面我们就来分析一下吧

wb61850 · 发表于 2009-9-13 03:14:02

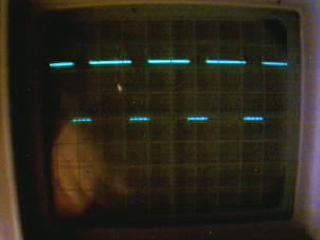

这就是555电路输出脉冲信号的实际波形

wb61850 · 发表于 2009-9-13 03:38:20

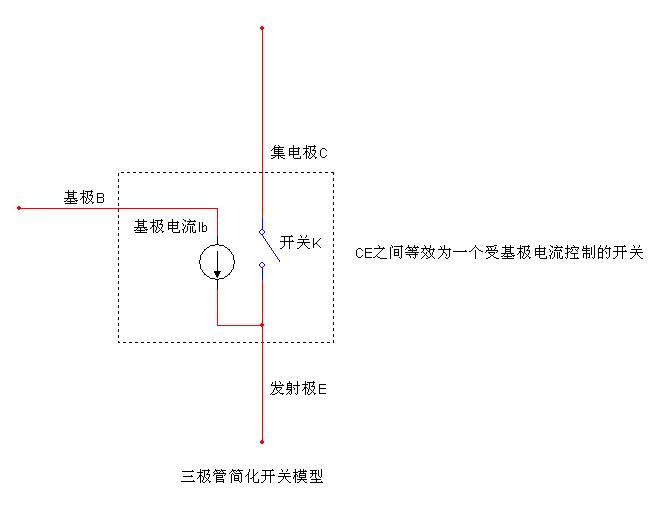

在输入信号的高电平期间，输入高电平信号作用在基极与发射极之间，引起基极电流Ib，三极管饱和导通。集电极C和发射极E之间等效为短路（呈现很小的饱和电阻）。
在输入信号的低电平期间（电压等于零），Vbe小于三极管的导通电压（约等于0.7V），因此三极管截止。集电极C和发射极E之间等效为开路路（呈现很大的电阻）。
因此三极管在这个电路中工作于开关状态。

wb61850 · 发表于 2009-9-13 03:48:47

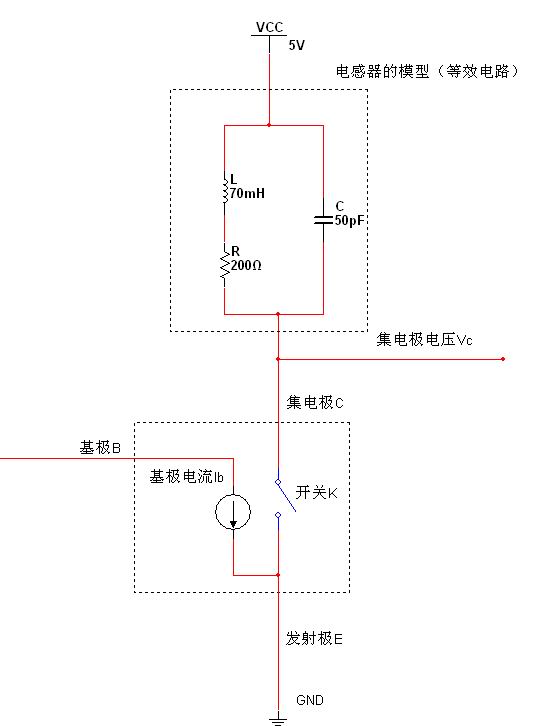

如图所示，我们假设电感器的分布电容等于50pF，那么这个电路的工作状态是怎样的呢？

wb61850 · 发表于 2009-9-13 03:51:28

请大家明确两个变量：集电极电流Ic和集电极电压Vc

在这个电路中它们是怎样变化的呢？

wb61850 · 发表于 2009-9-13 04:12:54

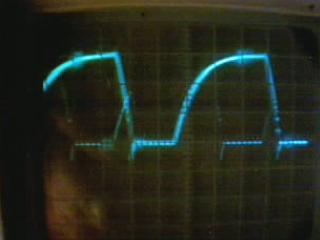

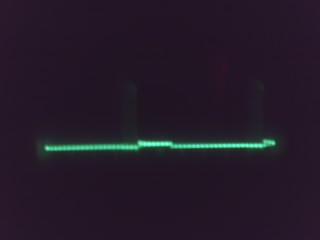

这就是上述电路中集电极电流Ic实际的波形了（通过取样电阻测得，我们在以上帖子中介绍过）

其中电流由零按指数规律上升段是明显的，这段时间的长短主要的决定于RL电路的时间常数L/R。而电流的下沿波形则是复杂的。
这个电流中叠加有“毛刺”，它的下沿波形（Ic由最大值下降到零）是非常复杂的

有几点请大家注意：
1.集电极电流Ic是受基极电流Ib的控制的。
2.Ic按指数规律上升阶段，其实也就是电感器电流的上升阶段，因为Ic是通过电感器的。
3.当Ic上升到最大值Icmax的时候，电感器存储的磁场能量也达到最大值。

wb61850 · 发表于 2009-9-13 04:21:10

那我们在看一下集电极电压Vc的波形吧

wb61850 · 发表于 2009-9-13 04:27:35

这就是集电极电压Vc的波形了

这个时候示波器的探头是打在*10档上的。由于示波器性能的限制，这个波形不是很清楚，但是也能看出来一些问题了。
首先Vc是一个周期信号，它具有复杂的波形

它的上冲电压幅度达到了150V左右，是电源电压Vcc（5V）的30倍！而且该上冲电压是以一串窄脉冲的“毛刺”波形出现的。

wb61850 · 发表于 2009-9-13 04:37:41

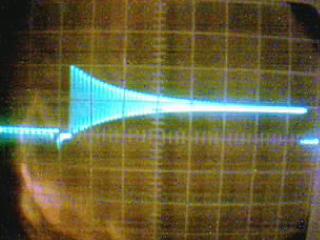

这是Vc波形的末端，可以明显的发现它是按指数规律衰减到Vcc（5V）的正弦波

wb61850 · 发表于 2009-9-13 04:42:05

俺用的示波器是ST16A（国产的），几百块钱，属于低档示波器

因为俺是低档的，所以用的示波器也是低档的呗

不过，低档的东东要是能发挥好也能达到高档的效果

wb61850 · 发表于 2009-9-13 04:43:34

大家好！这里是850的XX，欢迎大家一起学习、一起进步！
OY、OK、OL

wb61850 · 发表于 2009-9-13 04:43:59

我们继续分析
