一天一点基础（续1）

wb61850 · 发表于 2009-9-17 02:00:23

大家知道，当电感器的电阻一定时，它的电感量越大，则时间常数越大（时间常数=L/R）。
时间常数越大，则电流的过渡过程越长。或者说，电流到达某个值的时间就越长。
那么，我们就通过一个实验来说明一下这个问题

wb61850 · 发表于 2009-9-17 02:04:38

这个实验其实是上面实验的一个小小的扩展

wb61850 · 发表于 2009-9-17 03:03:26

本帖最后由 wb61850 于 2009-9-17 04:01 编辑

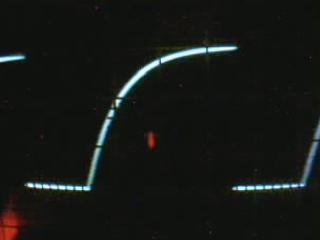

这是上述实验电路中集电极电流Ic的变化曲线

大家可以看出，电流是按指数规律由零上升到一定值，然后又跃变到零。
请大家注意，在这个电路中，集电极电流Ic并不完全是电感器（线圈）中的电流。大家注意电路的结构就可以发现这个问题。在电感器电流的“逆程期间（即下降期间）”电感电流通过导通的二极管，此时集电极电流Ic=0。
电感器电流按指数规律上升期间是通过三极管的，此时的电感器电流等于集电极电流Ic。
“电感器的电流不能跃变”这个结论很重要

wb61850 · 发表于 2009-9-17 03:07:37

那么，现在我们不改变激励信号的频率以及占空比等参数，只改变线圈的电感量，电流又会发生什么变化呢？
大家可能会问，怎样改变线圈的电感量呢？
其实很简单，我们只要在空心线圈中插入一段“铁芯”就可以明显的增大线圈的电感量了

wb61850 · 发表于 2009-9-17 03:11:11

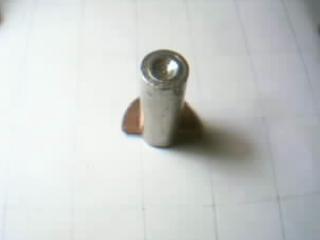

这就是我们要插入线圈中的铁芯了

wb61850 · 发表于 2009-9-17 03:20:19

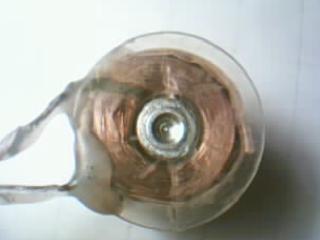

这是插入铁芯后线圈的样子

wb61850 · 发表于 2009-9-17 04:12:40

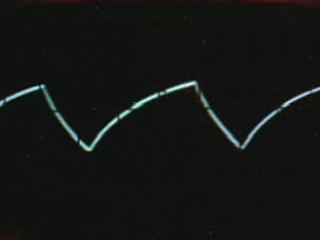

这是插入铁芯后电感器电流的波形，它是一个叠加有一定直流成分的锯齿波

大家可以看出，与没有插铁芯时相比它的上升阶段更接近线性了。这是因为插入铁芯后线圈的电感量增大了，而线圈的电阻并没有改变，电流的过渡时间变长了。激励信号的占空比是不变的，所以我们看到的是电流上升的初始阶段（近似线性上升）。

wb61850 · 发表于 2009-9-17 04:32:26

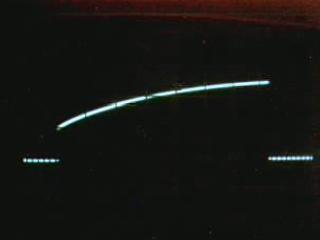

这是插入铁芯后，集电极电流Ic的波形（一个周期内）

这个波形的特点是：由零跃变到10mA，然后近似线性上升到25mA，又由25mA跃变到零，这样周而复始。
大家可以根据以上分析，自行分析一下集电极电流为什么是这样变化的

wb61850 · 发表于 2009-9-17 04:34:58

我们只是在线圈中插入了一根小小的铁芯，却由此引出了另一个重要的基础问题——“铁芯电感器”

wb61850 · 发表于 2009-9-17 04:36:09

本帖最后由 wb61850 于 2009-9-17 04:45 编辑

帖子中，有的经过修改和变动，请大家以最后更新的为准。
水平有限，错误难免，请大家批评指教

wb61850 · 发表于 2009-9-17 04:36:56

今天就到这里吧，到这里吧，一休哥.....

wb61850 · 发表于 2009-9-17 04:39:26

灿烂星空，谁是真心英雄——平凡的人们！OY、OK、OL
http://music.sina.com.cn/yueku/m/1286.html

wb61850 · 发表于 2009-9-19 06:03:55

本帖最后由 wb61850 于 2009-9-19 06:32 编辑

如667楼所示，为什么电感量增大以后（插入铁芯），电感电流会叠加“直流成分”呢？

请大家自己先分析一下，俺稍后和大家一起探讨学习

俺先扛铺板去了，再见

wb61850 · 发表于 2009-9-19 06:33:29

wb61850 · 发表于 2009-9-20 23:59:40

寒山僧踪

夜客访禅登峦峰，
山间只一片雾朦胧。
水月镜花，
心念浮动，
空不异色，
色不异空。
回眸处灵犀不过一点通，
天地有醍醐在其中，
寒山鸣钟，
声声苦乐皆随风，
君莫要逐云追梦，
拾得落红，
叶叶来去都从容，
君何须寻觅僧踪。

wb61850 · 发表于 2009-9-21 00:01:05

本帖最后由 wb61850 于 2009-9-21 00:02 编辑

上面的那首诗写的很好，不敢独享，拿于大家共赏

wb61850 · 发表于 2009-9-21 00:05:20

OK，我们继续学习哦

wb61850 · 发表于 2009-9-21 00:10:58

本帖最后由 wb61850 于 2009-9-21 04:16 编辑

几点声明，请大家注意：

1. 本人盖高楼的目的是为了大家（包括我自己）的共同进步。
2.本人的水平是非常低洼的，错误的难免的，所有言论仅供大家参考。
3.本人谈的都是基础问题，不涉及任何商品。

wb61850 · 发表于 2009-9-21 00:18:05

本帖最后由 wb61850 于 2009-9-21 00:19 编辑

“Multisim Analog Devices Edition”软件在线性电路模拟仿真方面是优秀的。

这是一个免费的软件，大家可以到ADI官方网站上下载。

wb61850 · 发表于 2009-9-21 00:33:05

本帖最后由 wb61850 于 2009-9-21 00:38 编辑

大家好

我们以上谈到了一个问题：当我们在空心线圈中插入铁芯后，电感电流的波形发生了变化

那么，我们要知道在这个过程中什么是变化的，什么是不变的。
变化的是线圈的电感量，因为我们在其中插入了铁芯。至于为什么插入铁芯后电感量增大了，这个问题我们稍后在谈

那么不变的是什么呢？不变的是线圈的电阻。因为线圈还是那个线圈，它的直流电阻是不变的。
作为激励的脉冲信号波形也是不变的。
