楼主: wb61850

一天一点基础(续1)

[复制链接]
 楼主| 发表于 2009-9-2 08:36:46 | 显示全部楼层

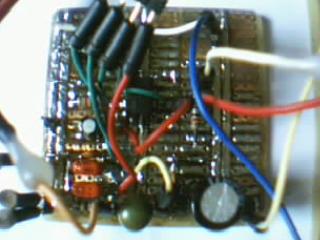

这是时基电路部分
它的作用是产生一个脉冲信号波形,用于激励三极管的基极使其周期性的导通与截止。
这个电路采用的是“洞洞板”和一些插接件,核心是555时基电路,是典型的应用电路(脉冲信号发生器)。
请注意,在这个电路中,所有的元件都焊接在有“焊盘”的电路板一面了,有的时候这样做更方便(我把这种方法称为“倒装”)。
 楼主| 发表于 2009-9-2 08:48:26 | 显示全部楼层

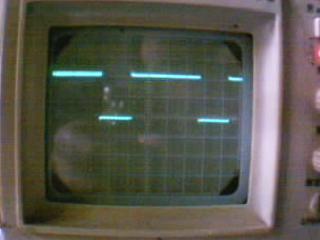

这是由ST16A测量的555电路的输出波形,是一个周期脉冲波形。它的高电平约等于电源电压Vcc,低电平约等于零,具有一定的频率和占空比。
ST16A示波器对于预算紧张的朋友来说,还是个不错的选择(二手的2、3百块,新的也不过6、7百块,可以由直流测到10MHz(正弦波))。
后面那个拿着QQ摄像头的影子就是俺850,由于长的很丑陋,就不敢正面给大家看
 楼主| 发表于 2009-9-2 08:56:16 | 显示全部楼层

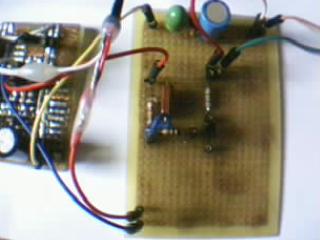

这块电路板就是开关三极管部分了
这块板我没有“倒装”而是把元件装在没有焊盘的一面了(当然有焊盘的一面是布线面了)。
我比较详细的介绍一下这块板。
 楼主| 发表于 2009-9-2 09:02:33 | 显示全部楼层

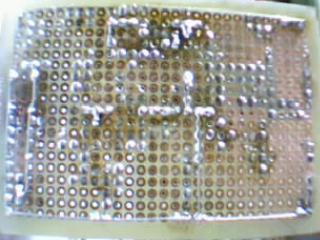

这是布线面(背面)
对于洞洞板来说,如果有长距离连线,可以用铜丝焊接(如果都用焊锡跑线是很浪费的)。
最外面的那一圈铜线是环绕地线(不能闭合)。
 楼主| 发表于 2009-9-2 09:12:53 | 显示全部楼层

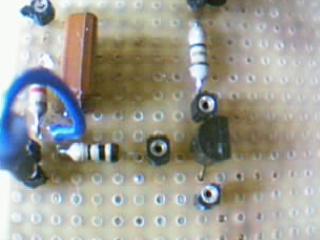

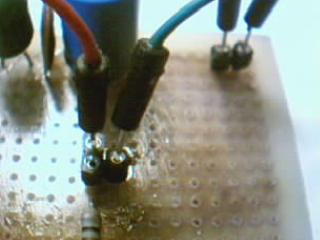

这是用作开关的三极管9014和取样电阻R1、R2以及加速电容C。
大家看到了,我把三极管的电极上都焊上了小插座,这样做的目的是为了便于测量
 楼主| 发表于 2009-9-2 09:16:49 | 显示全部楼层

电源以及测量仪器的接入采用小形插头、插座,方便实用
 楼主| 发表于 2009-9-2 09:21:32 | 显示全部楼层

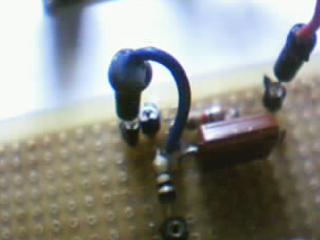

这个插头是做什么用的?
它是用来接通和断开“加速电容”的。至于为什么,大家想想就明白了。
 楼主| 发表于 2009-9-3 05:25:31 | 显示全部楼层
大家早!
菜鸟们(当然俺也是菜鸟)让我们一起进步吧!
我们是菜鸟,我们是菜鸟,俗话说得好,三只菜鸟顶一个老鸟
 楼主| 发表于 2009-9-3 05:34:46 | 显示全部楼层
本帖最后由 wb61850 于 2009-9-3 06:13 编辑

本楼主向来反对把技术用于战争和违法目的。
俺向来是个热爱和平、遵守法律的中国公民。
俺不搞霸权,不喜欢战争,不欺男霸女,不乘人之危,不趁火打劫.....俺是一个老实本分的人。
 楼主| 发表于 2009-9-3 05:48:52 | 显示全部楼层
顺便说一下,俺属于“弱势群体”,真的不骗你
 楼主| 发表于 2009-9-3 05:54:25 | 显示全部楼层
好的,我们继续学习。我们继续介绍上面的电路板
 楼主| 发表于 2009-9-3 06:01:38 | 显示全部楼层

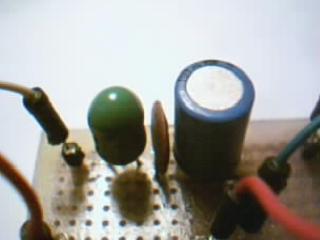

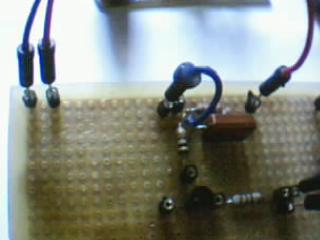

这是LC电源滤波电路
左边那个绿色的是一个电感器,中间的是一个瓷片电容,右边的是一个电解电容器,瓷片电容器是和电解电容器并联的。
关于LC滤波电路的原理,我们以后还要学习,在此就不介绍了。
 楼主| 发表于 2009-9-3 06:11:37 | 显示全部楼层
在这里顺便说一下“电路的形式”
大家知道,电路是由元件和电路板以及连接导线构成的。
那么同样的电路我们可以采用不同的形式来完成。可以用有引脚的元件组成,也可以用没有引脚的贴片元件组成。可以用各种各样的电路板,甚至不用电路板(空中搭接)。
所以,不论电路是以什么样的形式存在,对于同一个电路来说,它们的工作原理都是相同的
 楼主| 发表于 2009-9-3 06:24:02 | 显示全部楼层
本电路为了方便实验采用了“插接”的形式
插接电路必然要用到插头、插座之类的插接件。
对于这些“插接件”请大家注意一个重要的指标“接触电阻”
插接件的接触电阻越小越好,接触电阻过大的插接件(或开关)是不宜使用的。一种极端的情况是,接触电阻很大,插上等于没有插上。或者接触电阻较大,插接件等效为一个电阻,当有大电流通过时其发热严重,甚至与烧毁。
所以请大家注意插接件类(或开关类)器件的接触电阻问题
 楼主| 发表于 2009-9-3 06:43:14 | 显示全部楼层

多个小插座并联在一起,它们的电位是相同的
 楼主| 发表于 2009-9-3 06:48:53 | 显示全部楼层
本帖最后由 wb61850 于 2009-9-3 07:06 编辑

我们知道:“电压等于电位差”。
对于电压的测量,我们要事先选择一个“参考地”导体
我们假设参考地(GND)的电位等于零,那么在电路中任意一点的电压就等于该点与参考地之间的电位差,或者说等于该点的电位(相对于参考地)
 楼主| 发表于 2009-9-3 07:02:25 | 显示全部楼层

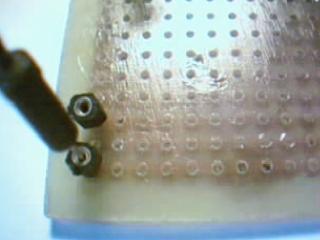

这是该电路的“参考地”。它是电源的接入点(负极)
当导体的电阻很小(电导很大)时,对于直流或低频来说,可以认为一定长度导体的电位是相等的(不随导体的长度变化)。因此,可以选择整条GDN网络的任意一点作为“地”(参考点)。但是,当导线中通以较大的电流或信号的频率很高时,前者会在导线的长度上形成电位差,后者形成沿线的电压波动。因此就不能认为整条地线是等电位的了,这个时候就应该选择“一点”作为参考地(GND)
 楼主| 发表于 2009-9-3 07:13:29 | 显示全部楼层

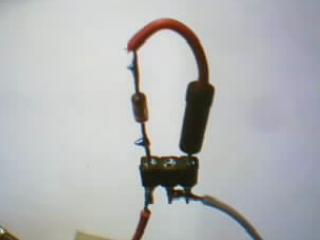

这是阻尼二极管1N4148
大家可以看到,它也是采用的插接形式。为什么呢?因为我们把它拔下来就可以插上别的元件,比方说插上一个电容器等
这种方法便于元件的替换,比较不错
 楼主| 发表于 2009-9-3 07:25:49 | 显示全部楼层

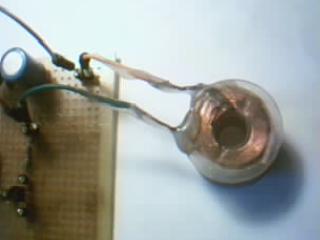

哈哈,这个线圈是我们的老朋友了
它是俺从垃圾堆里拾的,也是个“苦线圈”啊
我们这几百楼中都在用它,它真是个好样的线圈。线圈你真棒
为了避免由于反复弯折使它的引脚在根部折断,俺用“热熔胶”将其引脚加固了,它也是用小插头与电路连接的。
 楼主| 发表于 2009-9-3 07:32:32 | 显示全部楼层
天色不早了。今天就到这里吧,就到这里吧.....一休哥
