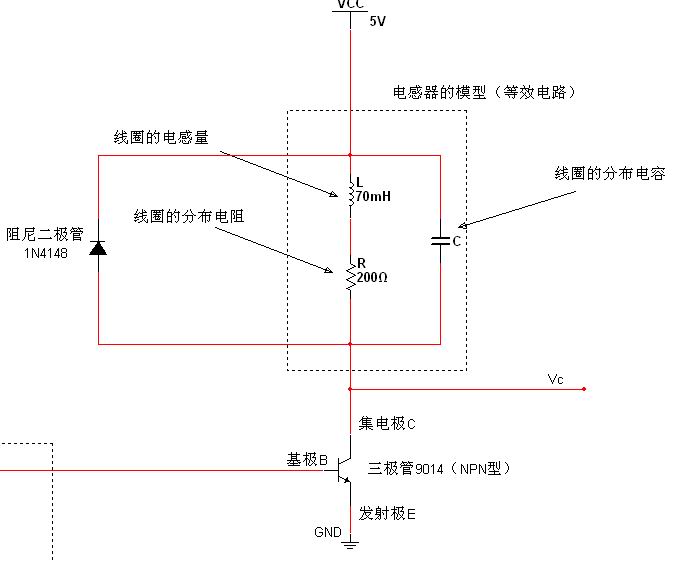

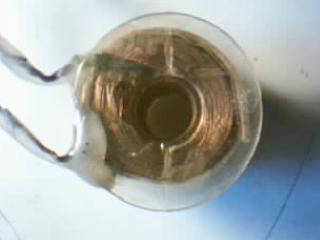

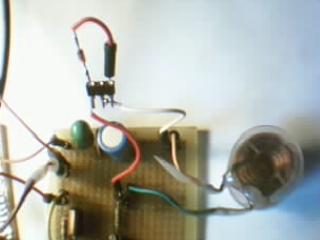

 大家请看这个电路
请注意二极管1N4148在这个电路中的接法。
我们来分析一下这个二极管在电路中的作用。

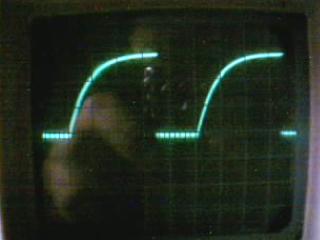

在集电极电流的上升阶段（即电感器电流按指数规律上升阶段）这个二极管是反向偏置的，因此不起作用，可以等效为开路。
当集电极电流Ic稳定后（等于25mA)，即通过电感器的电流稳定后，稳定电流在线圈的分布电阻上形成的压降（电压），维持三极管的饱和导通。这时，集电极的电位约等于发射极的电位等于零。二极管这时是反向偏置的，它的两端电压约等于-5V，因此二极管截止，同样等效为开路。

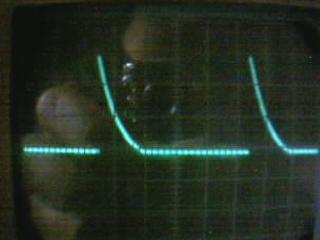

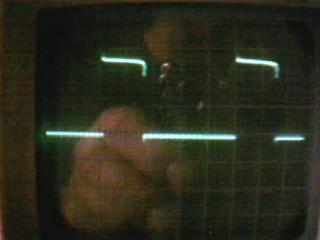

当Ic 即电感器的电流发生突变的瞬间（集电极电流Ic由稳态值突然减小）如果没有阻尼二极管，那么将在集电极产生很高的反冲电压Vc（对GND来说是正值）。那么加入了这个二极管以后，当反冲电压上升到约5.7V后，二极管1N4148将导通（这时二极管两端的电压等于5.7-5=0.7V，大于其导通电压），二极管导通后，其电阻很小，可以等效为短路。因此电感器存储的磁场能量将通过导通的二极管以及线圈的分布电阻释放（转化为电阻的热能）。即电感器通过正向导通的二极管和自身的分布电阻释放稳态时存储的磁场能量，这就是上述的图片中，通过二极管电流波形的原因。那么为什么通过二极管的电流的波形是按指数规律衰减的呢，这是由RL电路的时间常数确定的。
也就是说，在电流突然减小的瞬间，阻尼二极管把集电极电位“钳位”在了5.7V，因此限制了反冲电压的上升，并且提供了一条电感器释放磁能的通路。 |
|

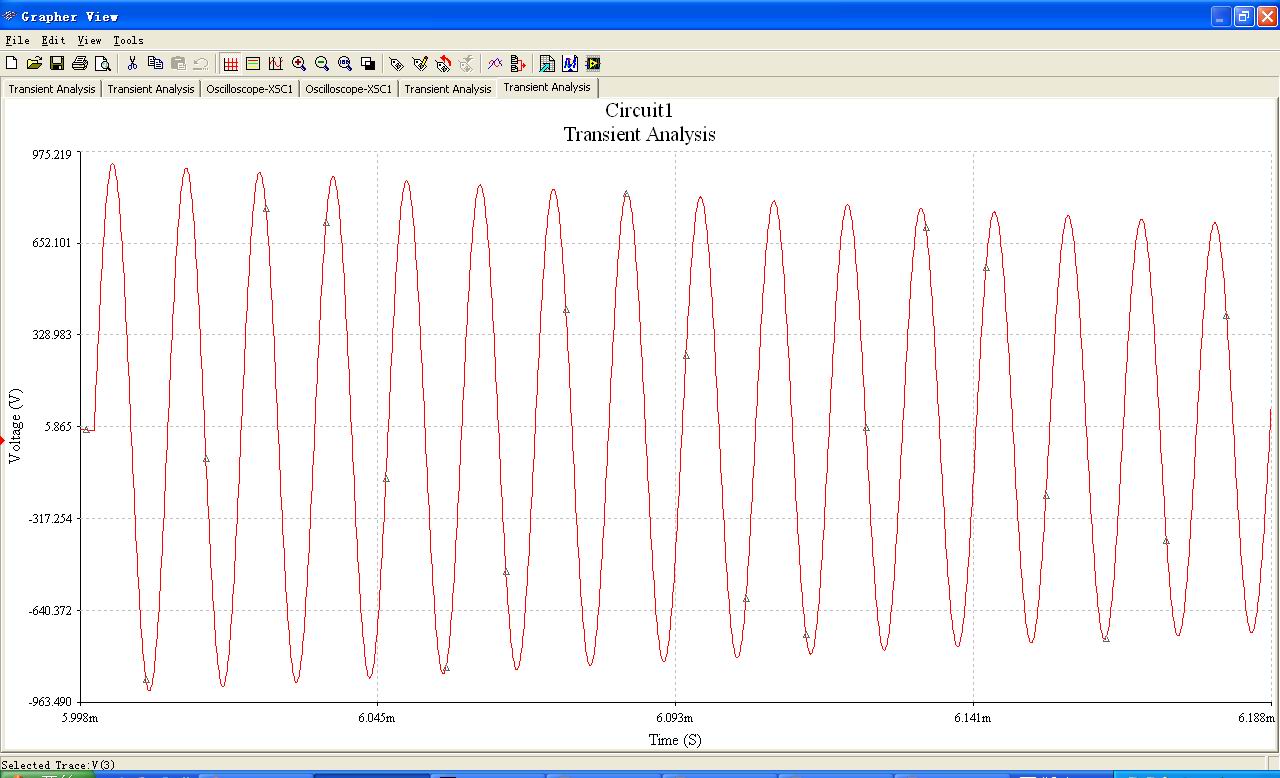

我们可以看到，在Is突然变为零以后（电流源等效为开路）振荡电压Uo的上冲近1000V；下冲也近-1000V。
