一天一点基础（续1）

wb61850 · 发表于 2009-8-1 01:35:44

本帖最后由 wb61850 于 2009-8-1 01:44 编辑

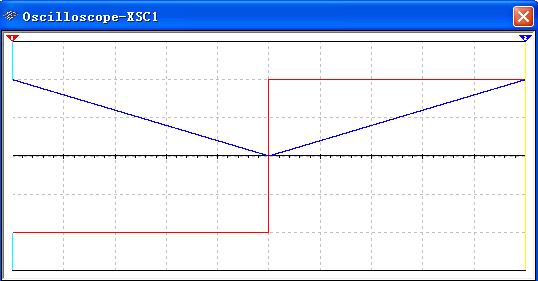

到了电流下降到零将要开始线性上升的瞬间，这个时候电流的变化率最大（变化率由负值常数变为正值常数），因此电感器的电压在这个瞬间由-V跃变到+V。

wb61850 · 发表于 2009-8-1 01:50:51

此后的过程则是重复上述过程，因为电流和电压都是同频率的周期信号

wb61850 · 发表于 2009-8-1 01:52:22

水平有限，错误难免。请大家批评指教

wb61850 · 发表于 2009-8-1 01:56:54

今天就到这里吧，祝大家晚安

wb61850 · 发表于 2009-8-3 05:55:53

新的一周开始了，祝大家愉快

wb61850 · 发表于 2009-8-3 05:59:51

昨天没有发帖子，因为俺很晕

俺一个人喝酒，喝了一瓶二锅头，俺睡了一天

俺一睁眼，发现天亮了.....

生活真美好

wb61850 · 发表于 2009-8-3 06:02:28

杜绝烟酒，爱护身体，珍惜生命

wb61850 · 发表于 2009-8-3 06:35:44

大家可能会问：你的这个电感器到底要盖多少层才算完事？
我可以告诉大家：现在还难以估计要用多少层楼。
因为电感器的问题实在是太基础了，也太重要了。如果大家不能对电感器有一个比较清楚的认识，那么对后续的变压器的学习则必然是会糊涂的。所以俺宁细勿粗，尽力的把这栋基础之楼盖好。
大家对我的要求不能太高，我尽力而为就可以了（诚然鄙人的水平是很低洼的）。
本人的乱七八糟的事太多（尽是些鸡飞狗跳之类），每天能抽出一点时间来和大家一起学习，已经很不容易了。
如有做的不周到之处，还望大家海涵，谢谢

wb61850 · 发表于 2009-8-3 06:54:56

对于应用软件的问题谈几点个人的看法，仅供大家参考

1. “软件”可以起到“辅助学习”的作用。
2. “计算机模拟”有时会得到错误的结果。
3. “计算机模拟不能替代实验”这一点是最重要的。因为只有通过实验才能够把一些问题暴露出来；只有通过实验才可以在实际中提高和发展；只有通过实验才可以验证理论的正确与否

wb61850 · 发表于 2009-8-3 07:07:01

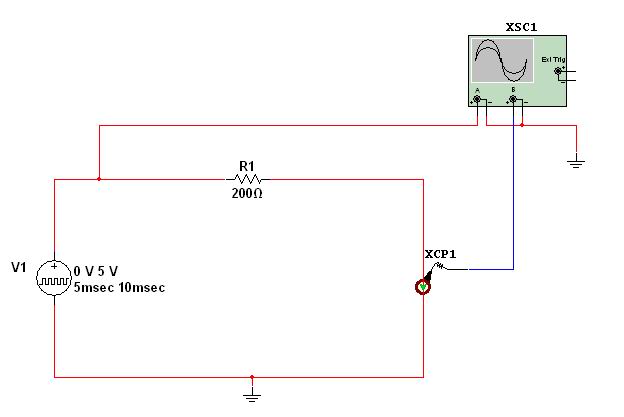

好的，大家请看上面的这个电路图

这个电路是非常简单的，是一个纯电阻电路。
电源V1是一个理想的脉冲电压源。
“理想电压源”的内阻等于零，这一点请大家注意。

wb61850 · 发表于 2009-8-3 07:15:22

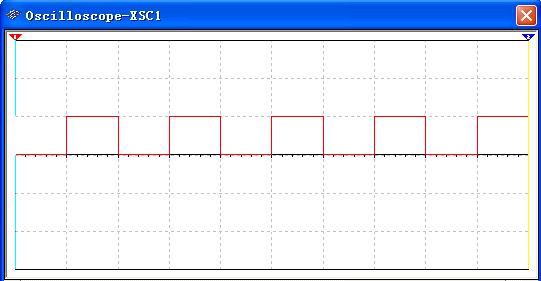

这是电路中脉冲电压源的输出波形

它的幅度为5V，频率为100Hz，周期为10mS（毫秒），占空比为50%（高电平时间5mS）。
信号的“频率与周期”之间是“互为倒数”的关系，这点请新手朋友们注意

wb61850 · 发表于 2009-8-3 07:20:41

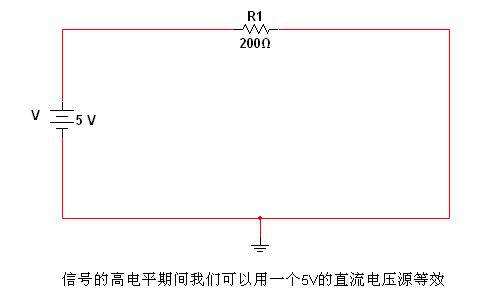

wb61850 · 发表于 2009-8-3 07:24:14

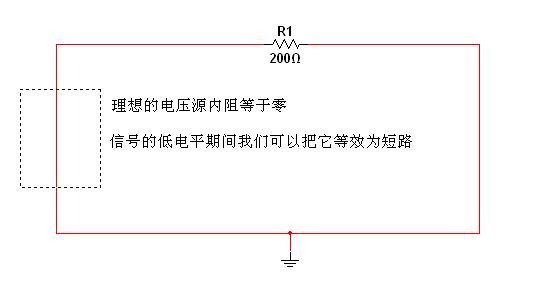

wb61850 · 发表于 2009-8-3 07:35:06

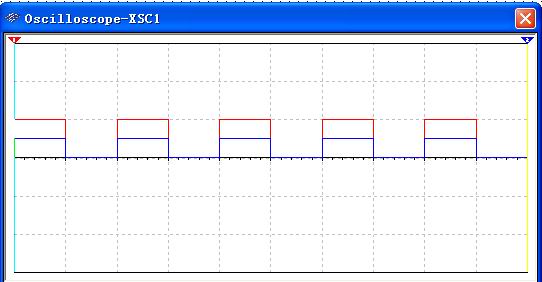

这是上述电路中电源电压和通过电阻器的电流波形（红色波形是电压，蓝色波形是电流）

我们可以简单的描述一下：当电压发生向上的跃变时，电流也发生向上的跃变；当电压发生向下的跃变时，电流也发生向下的跃变。电源电压等于高电平5V时，电流=5/200=25mA；电源电压等于零时，电流=0/200=0mA。
在这个纯电阻电路中，电流始终是跟随着电压变化的，二者在波形上是完全同步的（完全相似）

wb61850 · 发表于 2009-8-3 07:42:12

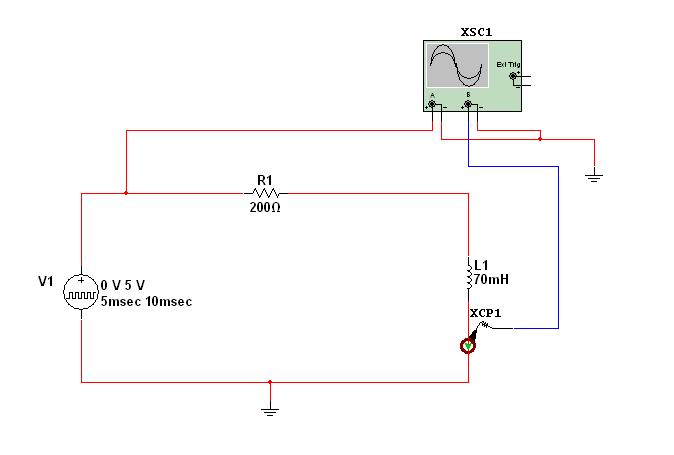

哈哈，大家请看上面的这个电路图

这个电路图与上一个电路图的不同之处在于：在回路中串联了一个“理想的电感器L1”，L1的电感量等于70mH，已经标在图中。

wb61850 · 发表于 2009-8-3 07:45:25

由于加入了电感器L1，使得这个电路的特点与上面的纯电阻电路有很大的不同

wb61850 · 发表于 2009-8-3 07:50:28

一般而言，我们要分析的变量是电路中“电压”或“电流”

如果给定“参数”求电压、电流，则是电路分析的问题。
如果给定“电压、电流”求参数，则是电路设计的问题。

wb61850 · 发表于 2009-8-3 08:00:29

“节点电压”和“支路电流”是电路中两个基本的变量。
“节点”是两条以上支路的交汇处。
“支路”是两个节点之间的导电通路（直流通路或交流通路）。

wb61850 · 发表于 2009-8-3 08:02:57

OK，今天就到这里吧，稍后我们继续分析这个RL电路。再见

wb61850 · 发表于 2009-8-4 08:15:21

早上好
