如图所示，我们再来看一下电源电压下沿以后电感器的电压和电流的过渡过程

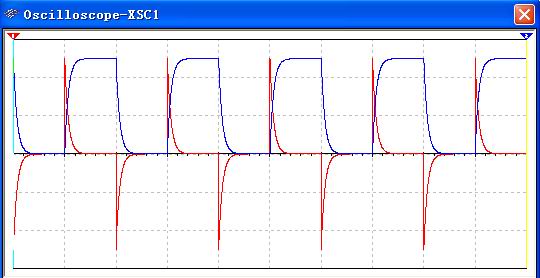

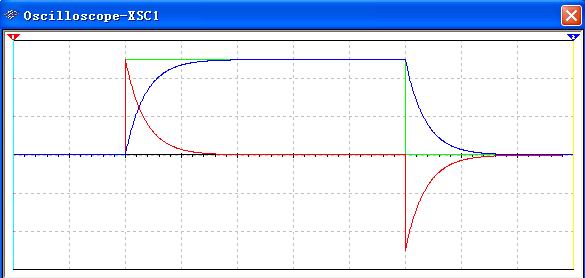

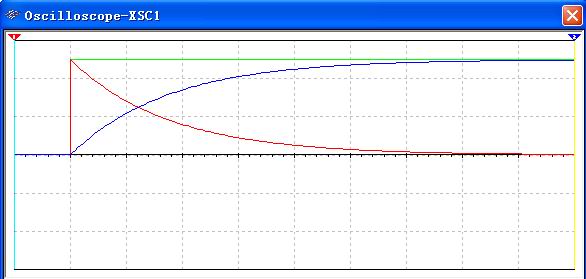

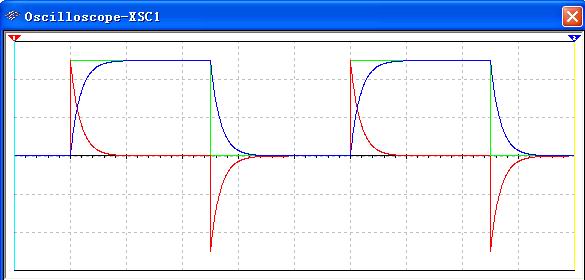

大家请看上面的图片。绿色的波形是电源电压的波形，红色的波形是电感器电压的波形，蓝色波形是电感器电流的波形。
所谓电源电压的下沿时刻是指当电源电压由5V跃变到零的时刻，即绿色信号的下沿时间。大家需要明确，电源电压下沿以前，电感器的电压和电感器的电流是稳定的（电感器的电流等于直流25mA；电感器的电压等于零），我们说这时电感器是一种稳态（其存储的磁场能量是稳定的，不随时间变化）。
在电源电压的下沿时刻，电源电压由5V跃变到0V，电感电流也将由稳态值（直流25mA开始下降）。在这个瞬间，电感电流的变化率最大（由直流将要下降），因此电感电压也由0V跃变为-5V（电流将要下降，电流的变化率为最大且为负值）。

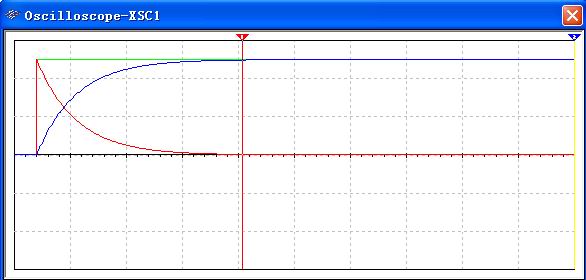

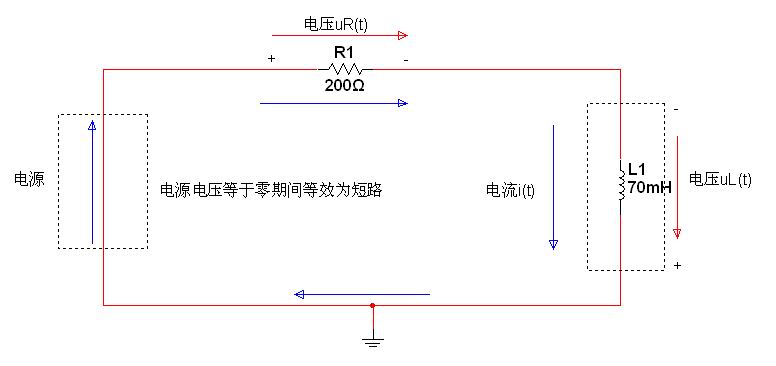

随后的过程是：电感器的电压由-5V按照指数规律上升到0V；电感器电流则是由25mA按照指数规律下降到0。在这段时间内，电源电压是等于零的。
我们不禁又要提到“电感器的功率”问题了。在这段过渡过程中（由电源电压下沿时刻开始到电感器的电压、电流过渡过程结束）大家可以很明显的看出电感器的功率为负值。因为在这段非稳态的过渡期间，电感器的电流始终是大于等于零的正值，而电感器的电压始终是小于等于零的负值，因此它们的乘积（功率）也必然是负值。
“负功率”意味着电感器在这段时间内向电路“输出能量”或“提供能量”。这又是电感器与电阻器本质不同的地方了，理想的电阻器在任何时候也不会向电路输出能量的。 |
|
大家请看上面的电路图。

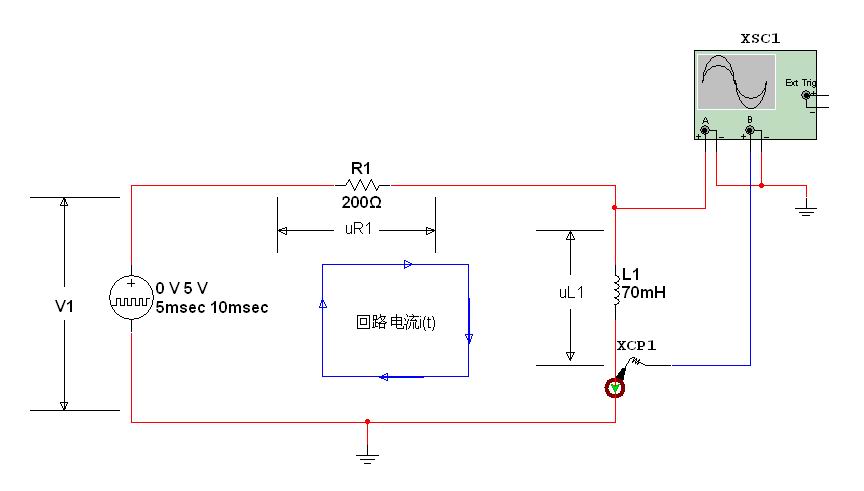

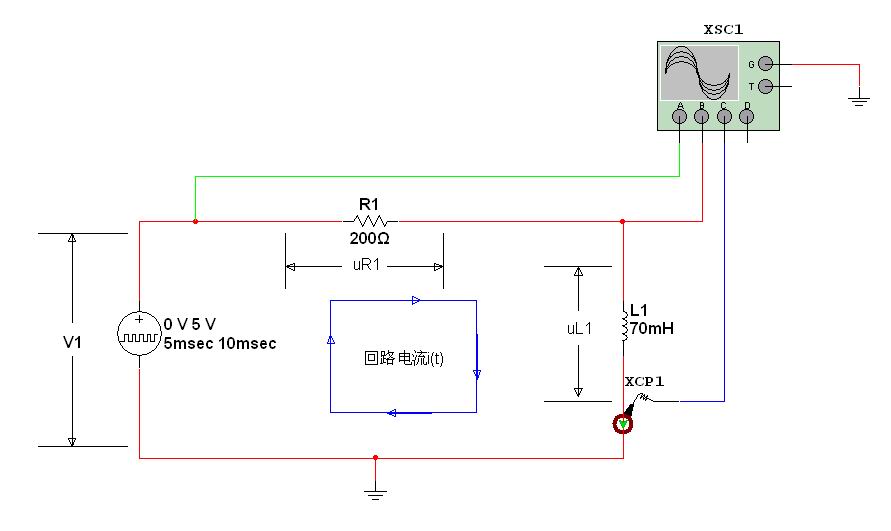

为了能和电源电压进行比较，我们调一个“四踪示波器”，连接如上图所示
