SL3150 5V输出150V高耐压非隔离DC-DC恒压电动车控制器芯片、替代PN6005、PN6006

小郑

方案应用：SL3150 优势替代PN6005、PN6006无需改板，直接替换

说明
  SL3150 是一款降压稳压器提供准确的恒定电压（CV）无光藕调节。
它有一个集成150V MOSFET，简化结构和降低成本。这些功能使其
成为离线低压的理想调节器电力应用，如家庭设备和备用电源。
  SL3150是绿色模式操作监管者峰值电流和开关频率随负载降低，
此功能提供了轻负载下的效率，并提高总体平均效率。SL3150功
能各种保护，包括热保护关闭（OTP），VCC欠压锁定（UVLO）、
过载保护（OLP）、短路保护（SCP）和开路环路保护。

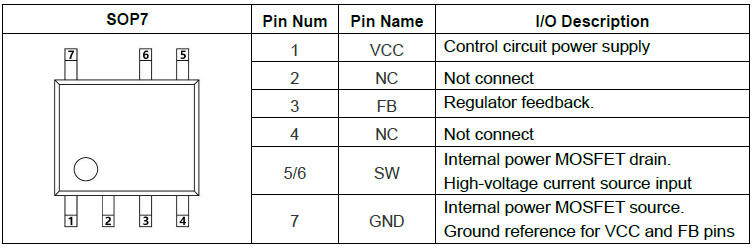

  SL3150 采用SOP7封装

特征
初级侧CV控制
宽输入范围：15V~150V
集成150V/5.0ΩMOSFET和电流源
＜30mW空载功耗
固定5V输出电压
高达400mA输出电流
低VCC工作电流
频率折返
有限的最大频率
内部偏置VCC
OTP, UVLO, OLP, SCP、开环

应用
备用电源
电动自行车应用
工业控制
电子消费品

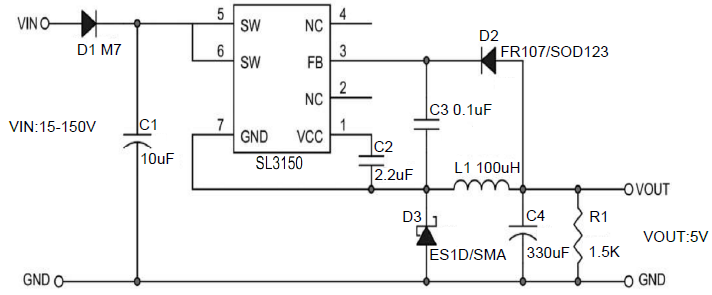

电路图
