SL3036H宽电压降压DC-DC芯片解析:150V内置MOS降压3.3V 5V 12V 24V/1.5A高效电源

[复制链接]
发表于 昨天 16:13 | 显示全部楼层 |阅读模式
关键词: 开关电源芯片 , 降压恒压 , 电源IC
在现代电子设备设计中,电源管理芯片的性能直接决定了系统的稳定性和能效表现。SL3036H作为一款内置150V MOS的宽输入电压降压型DC-DC芯片,以其卓越的电气特性和灵活的应用场景,成为工业控制、电动车及消费电子领域的理想选择。本文将深入剖析其技术特点、典型应用及设计要点,为工程师提供实用的参考指南。




一、核心特性:突破传统限制的电源管理方案
1. 超宽输入电压范围
SL3036H支持8V至120V的输入电压,最高可耐受150V瞬态电压,显著优于常规降压芯片的30-60V范围。这一特性使其能直接适配电动车电池组(48-72V)或工业母线(24-100V)等高电压场景,无需预降压电路


2. 高效能转换架构
o 采用140kHz固定频率PWM控制,轻载时自动切换为变频模式,实现全负载范围内95%的转换效率。
o 集成300mΩ低阻MOS管,降低导通损耗,对比外置MOS方案可节省20%的PCB面积。


3. 多重保护机制
芯片内置过温保护(150℃触发)、输出短路保护及精确的限流功能(通过外接电阻可调),配合软启动电路,有效抑制浪涌电流对系统的冲击。




二、典型应用电路设计详解

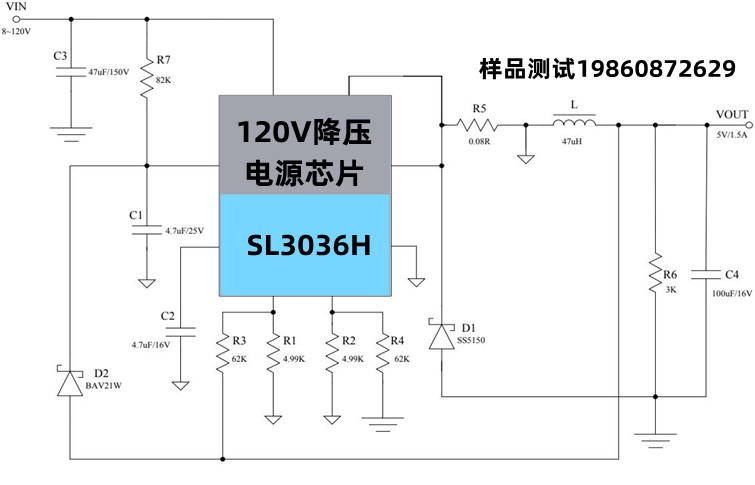

以文档中5V/1.5A输出电路为例(见附图):
· 关键元件选型‌:
o 电感L选取47μH低ESR型号,平衡纹波与效率
o 电流检测电阻R5=0.08Ω,实现1.34A精准限流(VCS=134mV)
o 反馈网络R1/R2=4.99kΩ,R3/R4=62kΩ,输出设定为:
Vout = (62k + 4.99k)/4.99k × 0.38V =5.1V


· 布局建议‌:
1. VIN引脚就近放置150V耐压输入电容(如47μF/150V)
2. 散热片连接VIN引脚,需预留≥10mm²铜箔散热区
3. VSEN走线避免与高频信号平行,减少噪声干扰




三、行业应用场景拓展
1. 电动车能源系统
适配电瓶车72V电池组,为车灯/控制器提供稳定12V电源,耐受刹车回馈产生的100V+电压尖峰。


2.智能追踪设备
利用其低待机功耗特性(40μA),在太阳能GPS追踪器中实现全年不间断供电。



3. 工业控制系统
通过外接NTC电阻,可扩展温度保护阈值,满足-40℃~85℃严苛环境下的PLC模块供电需求。




四、设计优化与注意事项
1. 效率提升技巧
o 输入电压>60V时,建议增加前置线性稳压器分摊功耗
o 选用低VF值的SS5150续流二极管,减少反向恢复损耗


2. 故障排查指南
o 输出电压异常:检查FB引脚分压电阻对称性(需满足R1=R2,R3=R4)
o 过热保护频繁触发:确认电感饱和电流>2倍额定输出电流


3. 认证兼容性
该芯片符合EN55022 Class B EMI标准,但用于汽车电子时需额外通过AEC-Q100认证。




结语
SL3036H通过创新的高压集成MOS设计,重新定义了宽压降压DC-DC的性能标杆。其兼具高可靠性与设计灵活性的特点,为工程师应对复杂电源挑战提供了全新工具。随着新能源设备的普及,此类高性能电源芯片的市场价值将持续凸显。
