SL4008B DC-DC控制器芯片:高性能电源管理解决方案 在电子设备日益追求高效节能的今天,电源管理芯片的性能直接影响系统的稳定性和能效表现。深圳市森利威尔电子有限公司推出的SL4008B作为一款专为升压、升降压开关电源设计的DC-DC控制器芯片,凭借其宽电压输入、高集成度和智能化控制特性,成为工业、车载及消费电子领域的理想选择。
一、核心优势:高效、灵活、可靠
宽输入电压范围- 支持5-40V标准输入,通过扩展设计可适配100V以上高压场景,满足工业设备、车载电源等严苛需求。
- 内置高精度误差放大器与频率补偿电路,显著简化外围设计,降低系统复杂度。
智能能效管理- 采用固定频率PWM控制,轻载时自动降频,转换效率高达97%,有效减少能量损耗。
- 工作频率可通过外接电阻(ROSC)调节(建议100-330kΩ),适配不同应用场景的噪声与效率要求。
多重保护机制- 过流保护:通过VCS引脚检测MOS管电流,限制峰值电流(IPK ≤ 0.25/RCS)。
- 过温保护:芯片温度超过140℃时自动限制输入功率,防止热失控。
- 软启动功能:COMP引脚外接电容可延长启动时间,避免浪涌电流冲击。

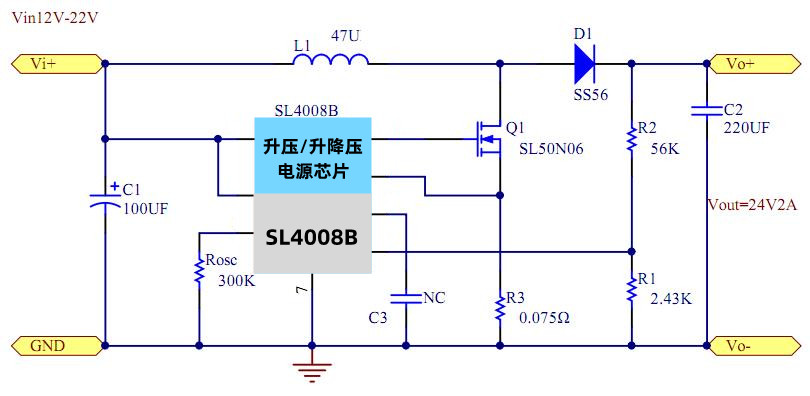

二、典型应用与设计要点
1. 关键电路设计- 输出电压设置:通过VFB引脚分压电阻(R1、R2)调节,公式为 Vo=R1R1+R2×1V(VFB基准电压1V)。
- 频率配置:ROSC引脚接地时默认450kHz,外接电阻可精确设定频率(Fs=ROSC+1.08×1054.83×107)。
2. 应用场景- 车载适配器:宽电压输入兼容车辆电池波动,内置保护功能提升可靠性。
- 手持设备供电:轻载高效特性延长电池续航,SOP8封装节省空间。
三、封装与极限参数- 封装形式:SOP8,紧凑设计适合高密度PCB布局。
- 极限参数:
- 工作温度:-20℃~85℃
- 静电防护:2000V(人体模型)
- 最大功耗:0.8W(SOP8封装)
结语SL4008B以高集成度、灵活配置和多重保护功能,为工程师提供了高效可靠的电源管理方案。其设计兼顾性能与成本,尤其适合需要宽电压输入和高效率转换的应用场景。 概述 SL4008B 是一款专为升压、升降压开关电源设计的专用 DC-DC 控制器芯片。 SL4008B 典型应用支持5-40V输入电压范围。通过扩展输入供电,也可以支持100V 以上的输入电压范围。 芯片采用固定频率的 PWM 控制方式,并在轻载条件下自动降频提高转换效率。 芯片内置高精度误差放大器,振荡器,以及频率补偿电路,简化了外围设计。芯片内置过流保护以及 EN 脚关断功能。 芯片工作频率可通过一个外接电阻调节,方便根据不同应用设置系统工作频率。 SL4008B 内部集成了软启动以及过温保护电路,减少外围元件并提高系统可靠性。 SL4008B 采用 SOP8 封装。
|
