在现代电子设备设计中，高效、稳定的电源管理方案至关重要。SL3038作为一款宽输入电压范围的降压型DC-DC控制器，凭借其卓越的恒压恒流性能、高达150V的输入兼容性以及96%的转换效率，成为电动车充电、工业电源等领域的理想选择。本文将深入解析其技术特点、典型应用及设计要点，帮助工程师快速掌握这一高性能解决方案。
一、核心特性与优势 1. 宽压输入与高效输出
SL3038支持8V-150V超宽输入范围，可适应电动车电池组、工业母线等波动较大的电源环境。其固定频率PWM控制（140KHz）结合轻载自动降频技术，实现高达96%的转换效率，显著降低系统功耗。
2. 双模式控制 o 恒压模式：通过FB1/FB2引脚分压电阻灵活设置输出电压（4.2V-30V可调），支持12V/5A、5V/5A等常见规格。 o 恒流模式：外接CS电阻精准限定输出电流（最大5A+），适用于电池充电等需限流的场景。
3. 多重保护机制
内置软启动、过温保护（150℃阈值）、输出短路及限流保护，确保系统可靠性，尤其适合恶劣环境应用。
二、典型应用场景 1. 电动车充电系统
兼容电动自行车、卡车等高电压电池组，提供稳定高效的充电管理，避免过充风险。
2. 便携式设备电源
如扭扭车、无人机等，通过小体积SOP8封装实现高集成度设计。
3. 工业恒压源
适配自动化设备中对电压精度要求严苛的负载，如传感器供电模块。

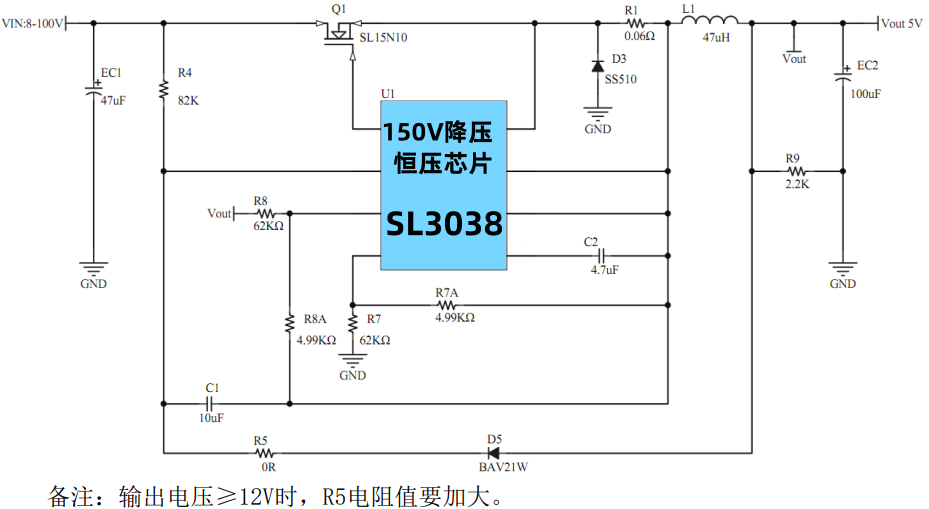

三、关键设计指南 1. 电流与电压配置 o 限流电阻计算：公式I_OUT_MAX = VCS / R5（VCS典型值134mV），例如45.5mΩ电阻对应2.945A输出。 o 输出电压设置：通过分压电阻网络调节，满足VOUT = (R3+R1)/R1 * VFB（VFB典型375mV）。
2. 外围元件选型 o 电感：推荐33μH-100μH低ESR型号，平衡纹波与效率。 o MOS管：耐压需达输入电压1.5倍以上，并权衡RDSON与节电容以优化开关损耗。
3. PCB布局建议
缩短DRV引脚至MOS管的走线，降低寄生电感；FB1/FB2反馈路径远离高频噪声源。
四、市场竞争力分析 相较于同类产品，SL3038以宽压输入、高集成度和完善的保护功能脱颖而出。其典型应用电路简洁（仅需8个外围元件），可大幅缩短开发周期，适合中小功率场景的快速部署。森利威尔电子提供的技术支持（如官网设计工具）进一步降低了使用门槛。
结语
SL3038通过技术创新与实用设计的结合，为工程师提供了灵活、可靠的电源管理方案。随着新能源与物联网设备的普及，其“高效+安全”的双重优势将持续释放市场潜力。对于开发者而言，深入理解其特性并合理配置参数，是充分发挥性能的关键。
|
