SL3043宽电压降压转换器：10-120V输入至1.25-50V输出的高效电源解决方案

小郑

在现代电子设备中，尤其是电动车、工业系统等高压环境中，如何将宽范围输入电压（如10V-120V）高效、稳定地转换为低压直流输出，一直是电源设计的核心难题。SL3043作为一款外驱MOSFET的降压型开关稳压器，凭借其‌10A大电流输出、90%以上效率及多重保护机制‌，成为高压差电源转换的理想选择。

一、SL3043核心特性解析

1.    ‌宽输入电压范围‌
支持10V至120V输入，覆盖电动车电池组（48V/72V）、工业电源（24V/36V）等场景，避免因电压波动导致系统宕机。

2. 灵活的输出配置‌

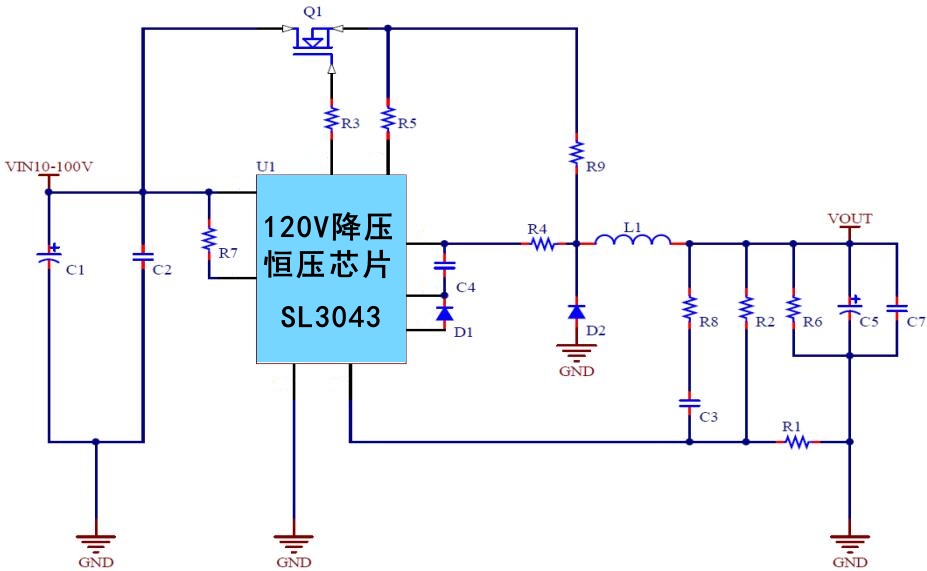

o 输出电压可调（1.25V-50V），通过FB引脚外接电阻分压器实现，公式：
VOUT = 1.25*(1 + R2/R1)
例如：R1=1kΩ、R2=3kΩ时输出5V^[典型应用电路章节]^。

o 最大10A输出电流，通过ILIM引脚电阻设定限流值（如45mΩ电阻对应3.55A限流）。

3. 高可靠性设计‌

o 逐周期限流保护：防止MOSFET过载损坏。

o 短路关断+热保护：双重防护确保高温或短路时自动切断输出。

二、典型应用场景与设计要点

1. 电动车车载电源设计

‌案例‌：48V电池转5V/3A供车载仪表

· 关键器件‌：SL30N15 MOSFET（耐压150V）、47μH电感、1000μF低ESR电解电容。

· 布局优化‌：缩短SW走线、反馈电阻靠近FB引脚，降低纹波干扰。

2. 工业设备降压方案

‌案例‌：24V转12V/3A驱动控制板

· BOM选择‌：肖特基二极管10L150（15A/150V）、1.2kΩ+10.5kΩ分压电阻。

· 散热建议‌：满负载时需为MOSFET添加散热片，确保结温≤150℃。

三、PCB设计实战指南

1. 电流路径最短化‌
输入电容→MOSFET→电感的环路面积需最小化，以降低EMI辐射。



2. 反馈走线隔离‌
FB信号线远离SW高频开关节点，避免输出电压波动。



3. 电容配置‌

o VIN端并联100μF电解电容+0.1μF陶瓷电容，抑制输入尖峰。

o 输出端采用低ESR电容（如固态电容）提升瞬态响应。

结语：面向未来的电源设计SL3043通过‌高集成度、宽电压适应性和模块化设计‌，显著降低了高压电源的开发门槛。随着新能源与工业4.0的普及，其“一芯多电压”的特性将助力更多创新应用落地。开发者可参考森利威尔电子提供的典型电路（详见官网），快速实现从原型到量产的跨越。
