产品概述

SL9486A是一款高压、降压型开关稳压器，可提供高达2A的连续负载电流，完美适配需要替换MP9486A的应用场景。该器件集成了一个高边高压功率MOSFET，典型电流限制为3.5A，其宽泛的5V至100V输入电压范围使其成为汽车、工业和照明应用的理想选择。采用滞回电压模式控制，响应速度极快。

关键特性对比

• ‌完全脚位兼容‌：SL9486A采用标准ESOP8封装，与MP9486A引脚定义完全一致，无需修改PCB设计即可直接替换

• ‌更宽输入范围‌：5V-100V宽输入范围（MP9486A典型为4.5V-75V）

• ‌更高开关电流‌：3.5A典型峰值开关电流限制

• ‌高效控制‌：滞回控制，无需补偿网络

• ‌高频工作‌：支持高达1MHz的开关频率

• ‌低静态电流‌：仅200μA，特别适合电池供电应用

• ‌完善的保护‌：集成短路保护(SCP)和热关断功能



引脚功能说明

• ‌FB‌：反馈输入端，连接到电压滞回比较器，通过环路调节保持平均FB电压为200mV

• ‌NC‌：无连接

• ‌VIN‌：输入电源，为所有内部控制电路、BST稳压器和高边开关供电

• ‌BST‌：内部浮动高边MOSFET驱动器的正电源，需在BST和SW之间连接旁路电容

• ‌SW‌：开关节点，高边开关的输出端

• ‌DIM‌：PWM调光输入，LED驱动应用中特别有用

• ‌EN‌：使能输入，控制芯片工作状态

• ‌GND‌：接地端，应尽可能靠近输出电容放置



典型应用优势汽车电子系统

SL9486A的宽输入范围特别适合汽车应用，能承受汽车启停时的电压波动，为车载信息娱乐系统、ECU等提供稳定电源。

工业电源

在工业环境中，SL9486A的高可靠性设计可应对恶劣的电气环境，为PLC、传感器等设备供电。

LED驱动

凭借专有的DIM引脚和低FB参考电压，SL9486A特别适合高功率LED驱动应用，可实现高效PWM调光。

两轮电动车

为电动滑板车、电动自行车等提供稳定的控制电源，适应电池组的宽电压范围。

设计注意事项

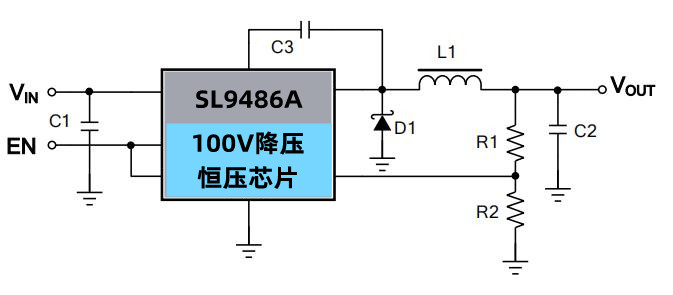

• ‌输出电压设置‌：通过电阻分压器(R1和R2)设置输出电压，R2推荐值5kΩ-50kΩ
  textCopy Code
  R1 = (VOUT - VFB) × R2 / VFB

  其中VFB典型值为0.2V


• ‌输出电容选择‌：建议使用钽或铝电解电容配合小陶瓷电容，ESR范围100mΩ-250mΩ


• ‌电感选择‌：计算公式：
  textCopy Code
  L = (VIN - VOUT) × VOUT / (FSW × IOUT × VIN × K)

  K系数约为0.15-0.85


• ‌PCB布局‌：
  • 输入去耦电容、输出整流二极管和SL9486A(VIN、SW和PGND)应尽可能靠近

  • 保持电源走线短而宽，特别是SW节点

  • 反馈走线应远离电感和噪声大的电源走线





可靠性保障

SL9486A具备多重保护机制：

• ‌短路保护‌：当输出短路时，芯片会在10μs内关闭功率MOSFET，约300μs后尝试重启

• ‌热关断‌：结温超过阈值时自动关闭，温度降低后恢复

• ‌欠压锁定‌：VIN低于3.6V时关闭芯片，高于4V时重新启用



结语

作为MP9486A的完美替代方案，SL9486A不仅保持引脚兼容性，还在输入电压范围、开关电流能力等方面有所提升。其高集成度和完善的保护功能可显著提高系统可靠性，减少外围元件数量，是高压降压应用的理想选择。
