SL8100 降压型大功率LED恒流驱动IC

小郑

100V降压恒流芯片
大功率恒流IC

概述
  SL8100 是一款高效率、高精度的降
压型大功率LED 恒流驱动控制芯片。
  SL8100 采用固定关断时间的峰值电
流控制方式，关断时间可通过外部电容进
行调节，工作频率可根据用户要求而改变。
  SL8100 通过调节外置的电流采样电
阻，能控制高亮度LED 灯的驱动电流，使
LED 灯亮度达到预期恒定亮度。
  在DIM 端加PWM 信号，可以进行
LED 灯调光。DIM 端同时支持线性调光。
  SL8100 内部集成了VDD稳压管以及
过温保护电路，减少外围元件并提高系统
可靠性。
  SL8100 采用SOT23-6 封装。

特点
宽输入电压范围：3.1V~100V
高效率：可高达93%
支持PWM 调光和线性调光
最大工作频率：1MHz
CS 电压：250mV
芯片供电欠压保护：2.6V
关断时间可调
智能过温保护
内置VDD 稳压管

应用领域
自行车、电动车、摩托车灯
强光手电
LED 射灯
大功率LED 照明
LED 背光

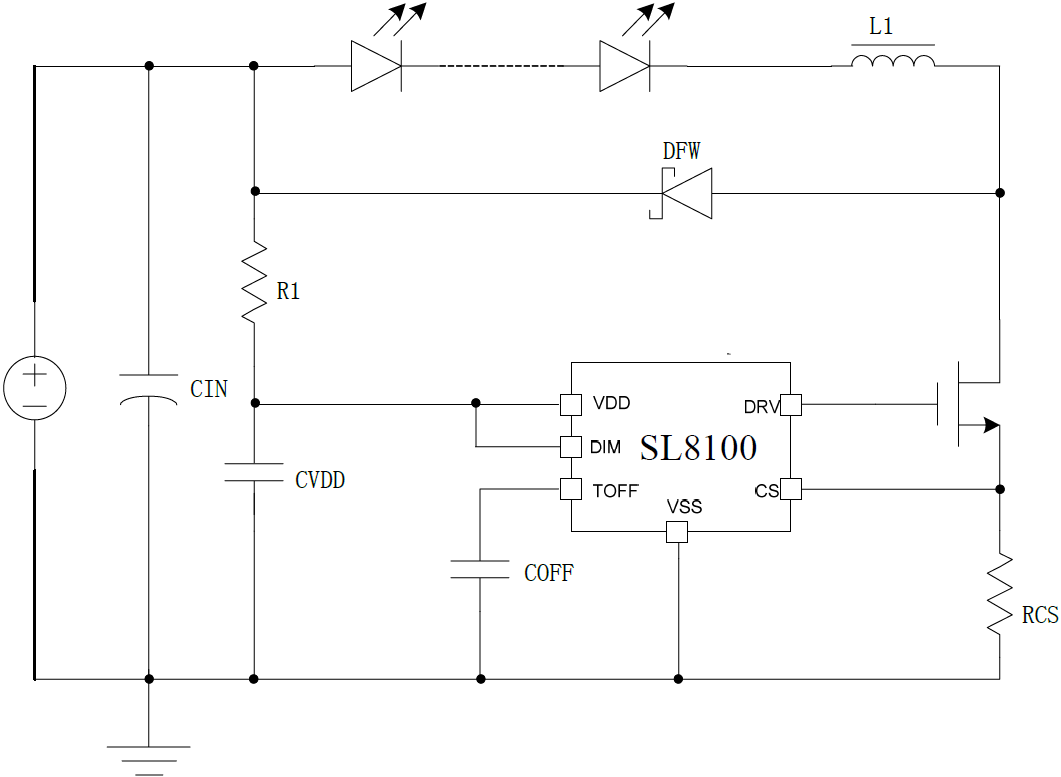

电路图
