65V同步整流降压半桥+高性能同步整流恒流LED控制器-SS8100
发布时间：2025-6-4 09:52
发布者：liao775a
|
工采网代理的SS8100是一款高效率、恒电流、降压型半桥DC/DC转换器驱动芯片，其较大电流输出能力超过15A，PWM调光分辨率超过50000:1。SS8100有同步模式和异步模式两种工作模式可供选择，客户可以根据自己的需求来灵活设计。SS8100具有良好的线性度和稳定的恒流特性，可以精确调光并在恶劣供电条件下稳定工作。
SS8100采用迟滞式恒定关断时间的工作模式，无需添加外部补偿设计，使用方便。其输出电流能力既可以通过不同阻值的外接电阻（Rcs）调整，也可以通过调节模拟调光控制引脚IADJ上的电压来实现。电流能力可达15A以上。通过DIM管脚输入PWM信号来灵活实现对LED的调光控制。 针对低灰度调光特性进行系统运算优化，实现低灰调光无抖动及闪烁问题，使LED有更好的线性度调光特性。PWM及线性调光双重控制并存，可执行独立调光电流控制。 SS8100提供一系列保护功能，包括欠压锁定保护（UVLO）、过热保护（OTP）、LED开路与短路保护，输出欠压保护功能等。SS8100使用具有散热片的封装，因此系统可以在大电流通过时稳定工作。 典型应用电路：

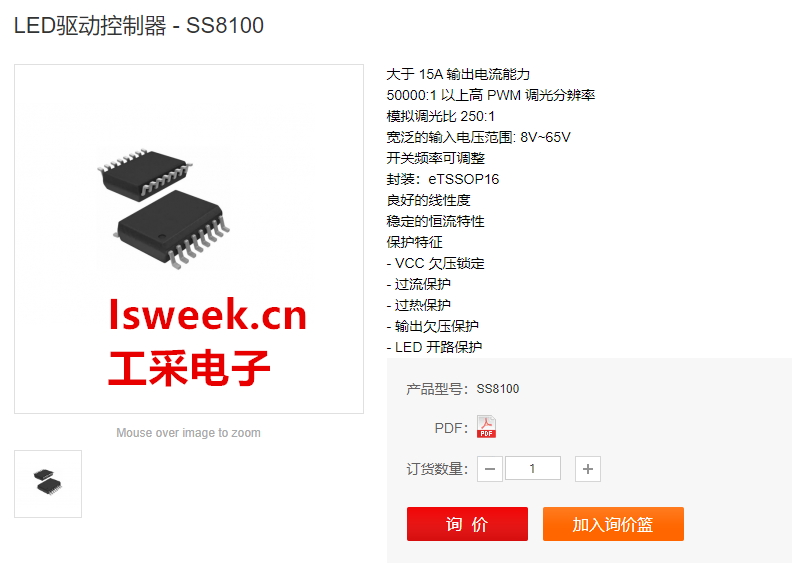

LED驱动芯片 - SS8100的特性： 大于15A输出电流能力 50000:1以上高PWM调光分辨率 模拟调光比250:1 宽泛的输入电压范围: 8V~65V 开关频率可调整 封装：eTSSOP16 良好的线性度 稳定的恒流特性 保护特征 - VCC 欠压锁定 - 过流保护 - 过热保护 - 输出欠压保护 - LED开路保护 LED驱动IC - SS8100的应用： 舞台照明 汽车照明 影视灯光 投影仪 工业照明LED驱动 深圳率能半导体在LED驱动领域深耕多年，技术以及产品方面已经很完善，如果想了解更多LED驱动的技术资料，欢迎致电联系：133 9280 5792(微信同号)
|
