一款用于调节LED灯串电流的浮动式电流驱动集成电路-DT3100
发布时间：2025-7-10 09:39
发布者：liao775a
|
在半桥、Buck等拓扑结构中，高侧开关管的源极（S极）与输入电源的地之间存在电压差，导致无法直接用常规电源驱动。悬浮驱动通过自举电容和二极管在高压侧形成浮动电源，当高侧开关管需要开通时，通过电容放电为其提供驱动能量。 技术要点： 电平位移：通过内部电路将控制信号电压抬高至高于输入电源的电平。 悬浮地设计：使驱动电路的参考地与主电路地隔离，避免共地干扰。 保护机制：包含过流检测、欠压封锁等功能，防止桥臂直通或器件损坏该技术广泛应用于高压、高频开关电源场景，如半桥变换器、同步整流Buck电路等。

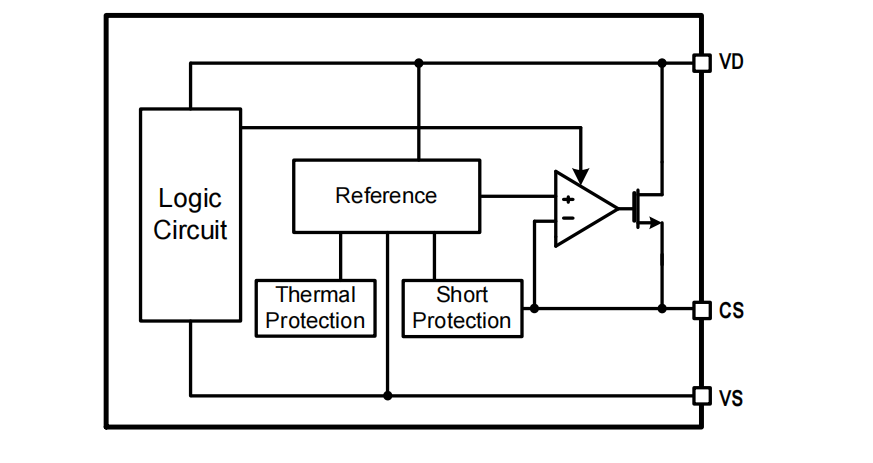

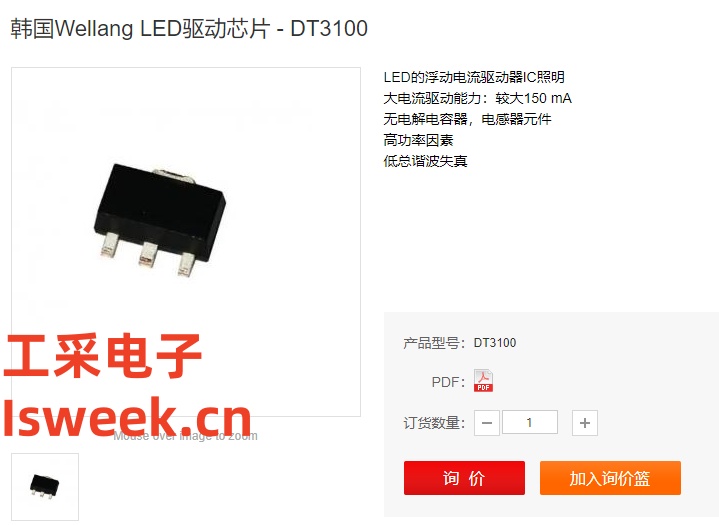

工采电子代理韩国Wellang的LED驱动芯片 - DT3100是一个浮动电流驱动器IC，用于调节流经LED串的电流。DT3100的应用与LED串串联或并行配置。DT3100可以作为电压控制的电流源、电流调节器或截止器工作。适用于采用周期性交流电压源的应用。PCB的布局也非常灵活，以满足各种形状的要求。特别适用于替代白炽灯和线性型荧光灯。DT3100提供了CS和VS针脚之间短路的关键保护功能，以保护LED串和DT3100本身不被烧坏。DT3100有SOT-89-3L软件包。 DT3100监控CS和VS引脚之间的电压、VCS-VS，以确定短路情况。如果VCS-VS低于200 mV，DT3100将该状态判定为短路，并将其驱动电流调节为50 mA，以保护LED串和DT3100自身不被烧坏。 当DT3100的温度上升到160 oC时，就满足了过温保护条件。然后DT3100将其驱动电流调节为35 mA，温度滞后为70℃。在下一个交流循环中恢复温度滞后，因此，驱动电流恢复到由RCS电阻确定的电流。 结构图：
LED驱动芯片 - DT3100的特性： LED的浮动电流驱动器IC照明 大电流驱动能力：较大150 mA 高功率因素 低总谐波失真 柔性PCB布局 与三角形调光兼容 短路保护 热防护 LED驱动IC - DT3100的应用： 交流LED灯应用 灯泡/灯管/筒灯/吸顶灯/平板LED照明 韩国Wellang在LED驱动领域深耕多年，是该领域的佼佼者，想了解更多LED驱动芯片技术应用，请联系：133 9280 5792(微信同号)
|
