GreenPOSTM LED驱动器GP8000系列交流直接驱动解决方案
发布时间：2025-6-10 09:26
发布者：liao775a
|
只需一个桥式二极管和一个电阻（RCS），即可确保其稳定运行。由于内置的稳压器，它无需外部平滑电解电容器。此外，该电路支持功率、总谐波失真（THD）、功率补偿、过压保护（OVP）、线性调光(0-10V调光）和晶闸管调光功能。通过使用外部功率MOSFET（GVH TR），可以设计出具有较少外部组件且在高功率下保持稳定热设计的电路，这些MOSFET由Greenchip提供。

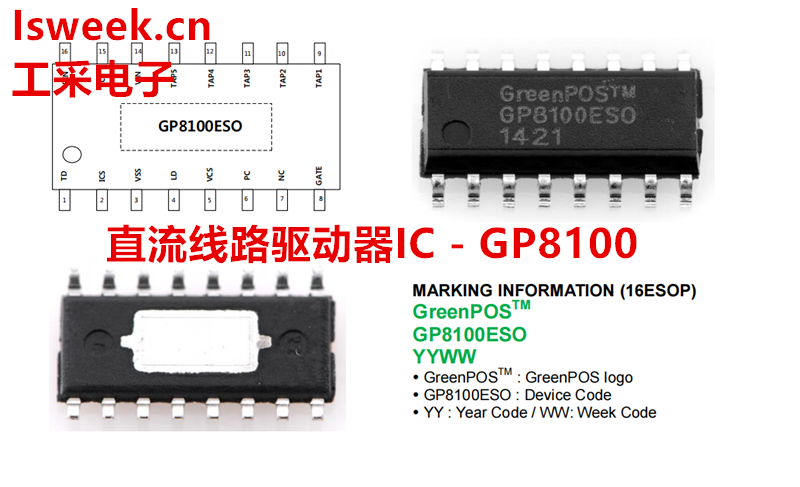

GP8100不仅提供设计高效LED照明系统所需的基本标准功能，还提供其他各种可选功能以满足LED照明设计师的各种需求。 首先，它采用一种非常简单的顺序驱动方法。在有限的PCB空间内，可以使用较少的外部组件实现一个非常低成本的照明系统。 其次，可以根据系统规格轻松添加控制电路。如果设计者希望进一步降低总谐波失真（THD），减少输入电压波动引起的功率变化，或添加调光电路，这些功能可以通过较少的外部组件实现。此外，其功率可以分配给外部的MOSFET。为了防止温度过高，可以将Greenchip提供的GHV TR与IC内部的TR并联，这不仅能够防止IC过热和故障，还能帮助设计出比单个IC具有更高输入功率容量的系统。 结构图：
LED线性驱动芯片 - GP8100的特点： 直流AC线5TAP LED驱动器，较大200mA恒流 无变压器，无冷凝器 宽输入电压设计：85~265V交流电 -型号110VAC、120VAC、220VAC、230VAC 外部组件的较小数量 高效率超过90% 高功率因数超过0.95 带外部电阻器的可编程LED电流（RCS） 使用RTD的THD补偿：低于20% -使用RIN进行功率补偿的权衡 三端双向可控硅，线性可调光 使用Ext. GHV TR时，功率较高可达20W 保护：OVP、TSD 工作温度：-40℃~ 125℃ 小型包装：ESOP16L 选项选择 -使用RIN进行功率补偿（与THD的权衡） -使用RTD的THD控制 -带RLD的线性可调光 -TRIAC可调光 LED线性驱动IC - GP8100的应用： 直流线路LED驱动器，较高功率20W Bulb & Down照明 路灯照明 停车场、管道、杆等 在LED驱动器领域，韩国GreenChip便是佼佼者之一。了解更多关于韩国GreenChipLED驱动器的技术应用，请联系：133 9280 5792(微信同号)
|
