汤诚最新高效紧凑的电源解决方案：TCS4123同步降压DC-DC转换器

汤诚科技

在当今电子设备追求高效能与小型化的趋势下，电源管理芯片的性能尤为关键。汤诚半导体推出的TCS4123是一款600kHz高频同步降压转换器，集成了高效率、宽输入电压范围（4.5V-18V）和2.0A输出能力于SOT23-6超小封装中。凭借95%的峰值效率、0.6V精密参考电压以及全集成保护功能，TCS4123成为分布式电源系统、便携设备和工业应用的理想选择。其独特的PWM/PFM双模式控制技术，进一步优化了轻载与重载下的能效表现，为工程师提供了兼具性能与成本优势的电源解决方案。

[color=rgba(0, 0, 0, 0.9)]

[color=rgba(0, 0, 0, 0.9)]TCS4123[color=rgba(0, 0, 0, 0.9)]的核心技术优

[color=rgba(0, 0, 0, 0.9)]势

• 高效率：最高可达95%@VIN=12V，Vo=5V
• 600 kHz频率操作
• 2A输出电流
• 无需肖特基二极管
• 4.5V至18V输入电压范围
• 0.6V基准电压
• 低ESR陶瓷输出电容器性能稳定
• 带停顿模式的过电流保护
• 输入过电压保护（OVP）
• 热保护功能
• 浪涌电流限制和软启动
• SOT23-6封装
• -40°C至+85°C工作温度范围



[color=rgba(0, 0, 0, 0.9)]典型应用场景

• 分布式电力系统
• 数字机顶盒
• 平板电视和显示器
• 笔记本电脑
• 无线和DSL调制解调器



[color=rgba(0, 0, 0, 0.9)]设计指南与选型建议

对于大多数应用，建议使用1μH至4.7μH的电感器，其直流电流额定值应至少比最大负载电流高出25%，为了达到最高效率，电感器的直流电阻应低于15mΩ。在大多数设计中，电感值可由以下公式计算得出：

其中ΔIL为电感纹波电流。当最大负载电流为2A时，选择电感纹波电流约为30%。电感峰值电流为：

在低于100 mA的轻负载条件下，建议使用较大的电感以提高效率。

布局考虑

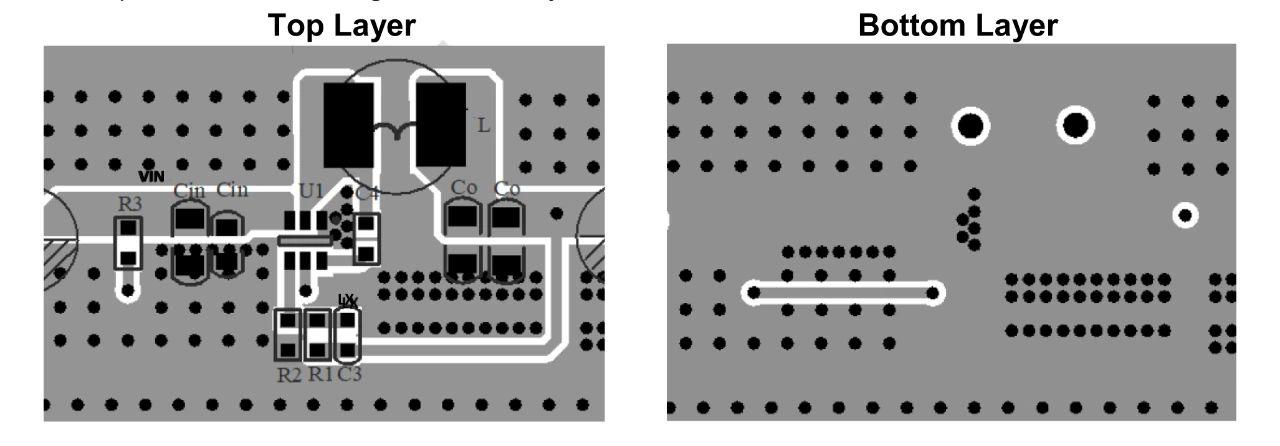

PCB布局对于实现稳定运行非常重要。强烈建议复制EVB布局以获得最佳性能。如果需要更改，请遵循以下指南并参考图，仅供参考。

1、保持切换电流的路径短，并尽量减少由输入电容器、高侧MOSFET和低侧MOSFET形成的回路面积。

2、建议将旁路陶瓷电容器放置在靠近Vin引脚的位置。

3、确保所有反馈连接短而直接。将反馈电阻和补偿元件尽可能靠近芯片放置。

4、VOUT、LX远离FB等敏感模拟区域。

5、将IN、LX和GND分别连接到一个大的铜区域，以冷却芯片，提高热性能和长期可靠性。

[color=rgba(0, 0, 0, 0.9)]为什么选择[color=rgba(0, 0, 0, 0.9)]TCS4123？

汤诚TCS4123通过600kHz高频同步整流、95%峰值效率、2A持续输出和全集成保护，在功率密度、动态响应和可靠性上全面超越竞品，尤其适合以下场景：
✅ 空间受限设备：超薄笔记本、工业传感器
✅ 宽电压输入需求：车载电子（12V系统）、分布式电源
✅ 严苛环境应用：-40℃~85℃工规级工作温度范围
✅ 高效能转换：5V/3.3V电源优化设计
