TCS4512:电力界的“瘦身教练”,18V/2A还能这么省!

[复制链接]
发表于 昨天 11:17 | 显示全部楼层 |阅读模式
关键词: 电源管理芯片 , DCDC , 汤诚科技

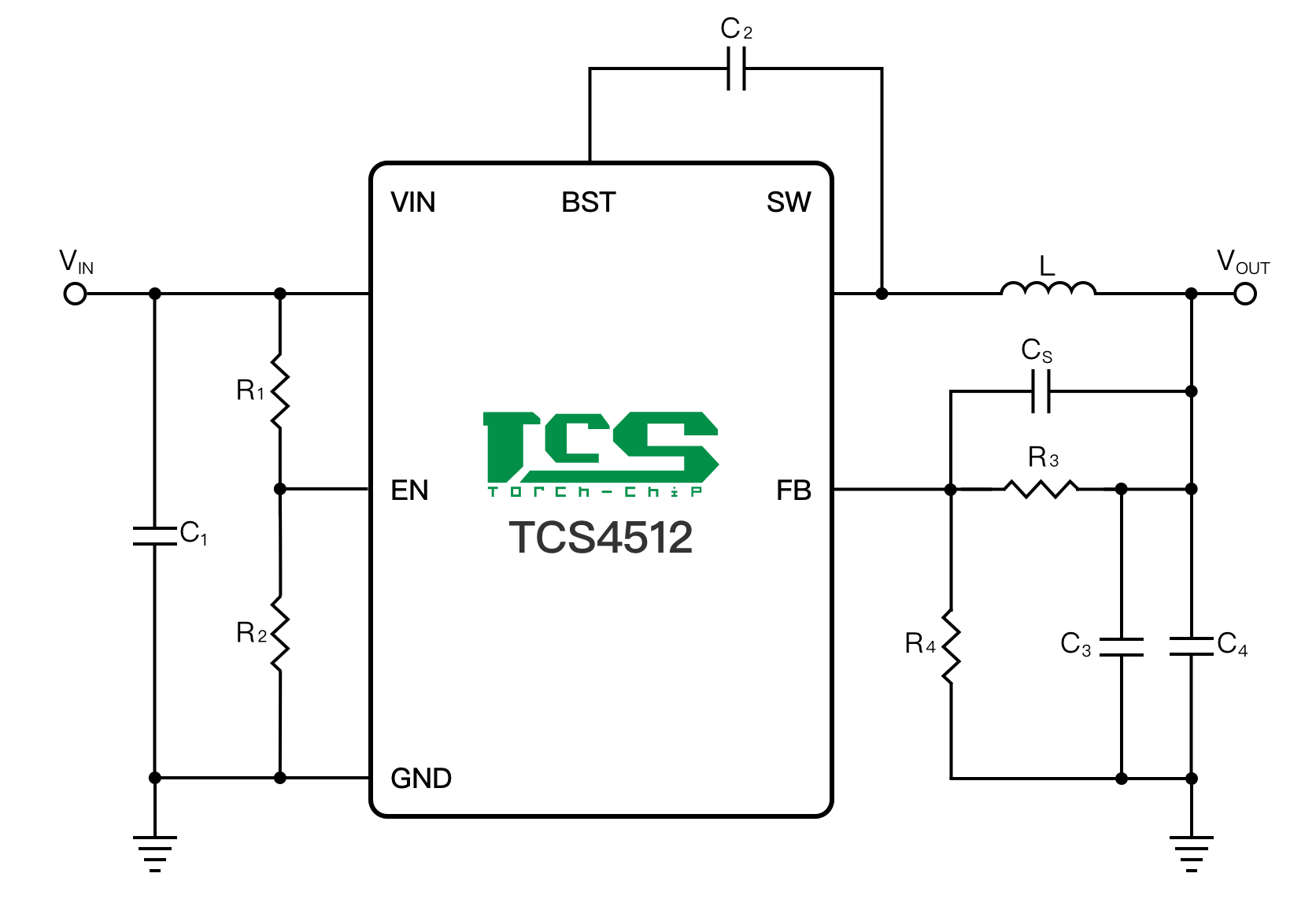

各位电子界的朋友们,有没有遇到过这样的烦恼——你的电路板越来越胖(功耗高),而电源管理芯片却还在“躺平”(效率低)?别担心,今天给大家推荐一款电力界的“瘦身教练”:TCS4512!它不仅能让你的系统“瘦”下来(高效节能),还能在关键时刻“扛起大旗”(稳定输出),简直是电源界的“六边形战士”!TCS4512 是一款同步降压转换器,输入电压范围4.5V~18V,输出电流高达 2A,效率最高可达 95%!这意味着它不仅能吃“粗粮”(宽输入电压),还能干“重活”(高负载),而且几乎不浪费能量(低损耗),简直是“电子界的永动机”! 应用图.png





TCS4512的核心技术优


  • 4.5V至18V工作输入范围,2A输出电流
  • 最高效率可达95%
  • PFM轻载高效
  • 1.14MHz开关频率
  • 内部软启动
  • 启动输入欠压锁定
  • 电流失控保护
  • 输出短路保护
  • 热保护
  • SOT23-6封装





[color=rgba(0, 0, 0, 0.9)]典型应用场景

  • 分布式电力系统
  • 网络系统ll
  • FPGADSP、ASIC电源
  • 绿色电子产品/电器
  • 笔记本电脑




[color=rgba(0, 0, 0, 0.9)]设计指南与选型建议


电感器用于向输出负载提供恒定电流,其值决定了纹波电流,而纹波电流会影响效率和输出电压的纹波。纹波电流通常允许为最大开关电流限制的40%,因此电感值可通过以下公式计算:
其中,VIN表示输入电压,VOUT表示输出电压,fS 表示开关频率,△IL表示电感纹波电流的峰峰值。
外部电容式外置电容器
需要一个自举电容器为顶部开关驱动器提供电压。建议在BST引脚和SW引脚之间连接一个0.1 F低ESR陶瓷电容器。
PCB布局注释
为解决最小噪声问题并获得最佳操作性能,PCB最好遵循以下指导原则。
1. 将输入去耦电容尽可能靠近TCS4512(VIN引脚和PGND)放置,以消除输入引脚处的噪声。由输入电容和GND形成的环路面积必须最小化。
2. 将FB反馈回路放置在离电感器和噪声电源迹线尽可能远的位置。
3. PCB板的接地平面应尽可能大,以达到更好的散热效果。



[color=rgba(0, 0, 0, 0.9)]为什么选择[color=rgba(0, 0, 0, 0.9)]TCS4512?


TCS4512 就是那个“能打又省电,安全还小巧”的电源管理芯片,如果你还在为 DCDC 选型发愁,它绝对是你的“不二之选”!
✅ 高效节能95% 效率,PFM 轻载优化,省电不发热!
✅ 安全可靠:多重保护机制,短路、过温、欠压全防住!
小巧易用SOT23-6 封装,外围电路简单,布局轻松!
✅ 宽输入电压4.5V~18V 通用,适配多种场景!
✅ 动态响应快COT 控制架构,负载瞬态稳如泰山!
[color=rgba(0, 0, 0, 0.9)]赶紧试试吧,让你的电路板告别“肥胖”,拥抱“高效人生”![color=rgba(0, 0, 0, 0.9)] 🚀

关于我们
深圳市汤诚科技有限公司专注于为客户提供国产高性价比电源管理及音频功放等芯片解决方案和产品。企业文化
莫问收获,但问耕耘:诚意正心,进德修业。优秀的企业刺激欲望,与越的企业导人向善,真诚待人,做正直行事,用优秀影响优秀,用生命影响生命用灵魂唤醒、滋养灵魂,用善良在人间绽放最美光彩。
汤诚科技——即便艰苦喝汤也要坚守诚信,诚信是做人之本,守信是立业之基!
汤诚科技秉承以“让中国芯走向世界”的伟大使命和“用芯创造美好生活”美好愿景,专注于为客户提供高性价比电源管理及音频功放等芯片解决方案和产品。
秉承品质是生命,服务是寿命:以客户需求为中心,持续提升客户竞争力;以供应商为伴,持续合作共赢;以奋斗者为本,持续自我反思;以自强不息为始,持续自我蜕变。为使民族品牌更具竞争力而不懈奋斗,不断创造价值服务赋能于国内外众多知名品牌企业成就卓越价值。

公司网址www.tctek.cn
联系我们0755-28236800
