从零开始学电子之基础篇

wb61850 · 发表于 2011-11-14 22:29:04

OK，今天就到这里，欢迎大家批评指教，谢谢。祝大家晚安，再见

wb61850 · 发表于 2011-11-16 20:28:01

OK，我们继续学习。

生命不息，盖楼不止。

请大家注意：我始终都认为“怎样做人比怎样做技术更重要”。我们学技术是为大众服务的，不是为了少数人服务的，更不是为了损人利己。

做一个“诚实、善良的人”，我们大家一起努力！

最后说一老话：“山外有山，人外有人”。

忽悠八你 · 发表于 2011-11-16 20:51:43

俺学技术是为250服务的~~~

wb61850 · 发表于 2011-11-16 20:59:59

我知道，一些朋友一直在追随着我。

而且你们的客观条件可能比较差，我和您们一样，所以我们有共同语言。

基础差、条件差，没有关系！想学习、肯学习，好好做人就OK！

wb61850 · 发表于 2011-11-16 21:10:50

好了，我们“书归正传”！
上回书中我们略表了一下“电路基板”，呵呵

正如同“楼房是盖在地基上一般”，电路也是建立在“基板”上的啊。呵呵

有诗为证：
有道是，高楼大厦平地起！
仰仗基础支撑。
电路复杂，密密麻麻，千头万绪！
基础贯穿，洞洞眼眼，网络星罗。
君不见，不起眼的“基板”？
没有基板，侬仰仗啥支撑撒？

——850

wb61850 · 发表于 2011-11-16 22:15:30

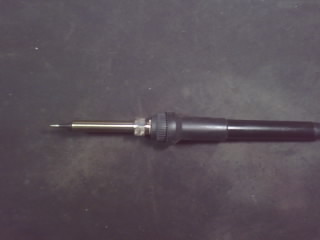

这是一把普通的“936恒温电烙铁”。呵呵

大家知道，这种恒温电烙铁现在已经普及了，价格呢也不是很贵（100元RMB以内）。

如果大家有条件，我建议大家使用这种电烙铁。

为啥呢？

因为这种电烙铁是“低压电烙铁”，其变压器的次级电压（电烙铁的供电电压）一般低于36V（伏特）。由于是低压供电，所以比较安全，对器件的损伤也小（特别是对于电压敏感的MOS器件，即场效应管器件）。

wb61850 · 发表于 2011-11-16 22:53:40

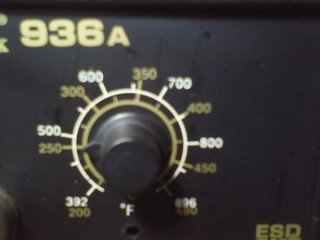

这个呢，是“936恒温电烙铁”的面板。

大家可以看到，这种电烙铁是可以“调温”的哈。

如果长时间不使用电烙铁，应该将电烙铁的电源关闭。如果短时间不使用电烙铁应该将其打在低温的位置（俺一般是打在250度左右）。呵呵

wb61850 · 发表于 2011-11-16 23:00:47

大家可能会有疑问了“为啥你拍的上面的图片有些模糊呢？”

哦，那是因为，俺是用俺那250元的“MP4”拍的撒。

那你那“MP4”是啥玩意啊？

哦，说是分辨率为“500”，其实也就是“250”

拍不了近景，请大家将就看看，对不起哈。呵呵

wb61850 · 发表于 2011-11-16 23:10:41

你不是还有个“USB”显微镜吗？

哦，是啊。呵呵

USB显微镜，没有支撑，拍远景抖动厉害的很。呵呵

忽悠八你 · 发表于 2011-11-16 23:23:01

850你太酷了你酷毙了，不亏是裤头~~~

wb61850 · 发表于 2011-11-16 23:54:56

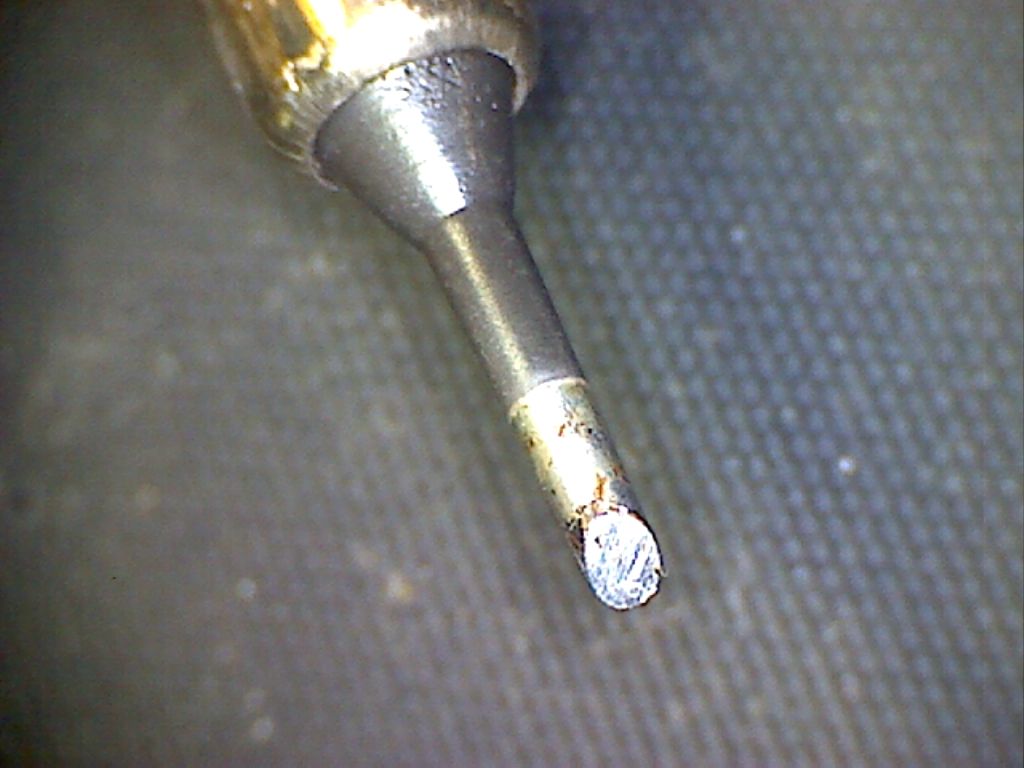

这个是用USB显微镜拍摄的“烙铁头”的近景。

wb61850 · 发表于 2011-11-17 00:06:11

你拍个“烙铁头”有啥意思?

哈哈，这里面的“学问”可就多了。

大家考虑过一个问题没有？

啥问题？

“烙铁头的空载与负载”

啥意思啊？

假设恒温烙铁的面板温度指示值是正确的，那么该温度代表的是什么“温度”。

当然是“烙铁头”的温度了。

准确的讲，应该代表“烙铁头的空载温度”。呵呵

啥意思啊？

请大家考虑一个问题：“当烙铁头和焊接物体表面接触时，烙铁头的温度还是面板指示的温度值吗？”

啥意思啊？

呵呵，俺认为“面板的温度指示值其实是温度传感器的温度值”。

由于“焊接表面的热传导等性质，传感器的温度值并不能代表焊接点的温度值”。

所以，“烙铁头空载与负载时的温度值是不同的”。

那你说的这些有啥意思吗？

你拿烙铁头点一个焊点和点一块焊接面时，它的温度能一样吗？

呵呵，偶是想说明一点：“我们要焊接的物体是要明确的，特别是被焊接物体的表面情况（比分说“氧化的程度”），不能仅仅依据面板指示温度值就断言是可焊还是不可焊。如果焊接物体表面的氧化严重，则必须采取“辅焊”措施（在焊接表面涂抹助焊剂），才能正常的焊接”。

wb61850 · 发表于 2011-11-17 00:54:11

《我的好兄弟》

http://v.youku.com/v_show/id_XMTgyMDc4NTI4.html

“努力不放弃，自强不熄灭。”

wb61850 · 发表于 2011-11-17 01:10:48

今天就到这里，祝大家愉快，再见。晚安

yxj4366 · 发表于 2011-11-17 12:54:27

在哪下载啊？

wb61850 · 发表于 2011-11-17 21:01:52

楼上的兄弟，在版面的资料下载栏里下载就可以了。

wb61850 · 发表于 2011-11-17 21:08:10

请大家注意，俺发的原创贴文一般是不能下载的（应该可以复制），原创图片是可以下载的（鼠标右键图片另存）。

希望俺发的贴文和图片对大家的学习有点帮助。

我发的贴文和图片都是针对初学者的，我希望大家看过俺的贴文后，就应该将它忘记，只要是自己有所感悟就好。其实主要目的就在于此，就是“启发”一下而已，呵呵

wb61850 · 发表于 2011-11-17 21:34:40

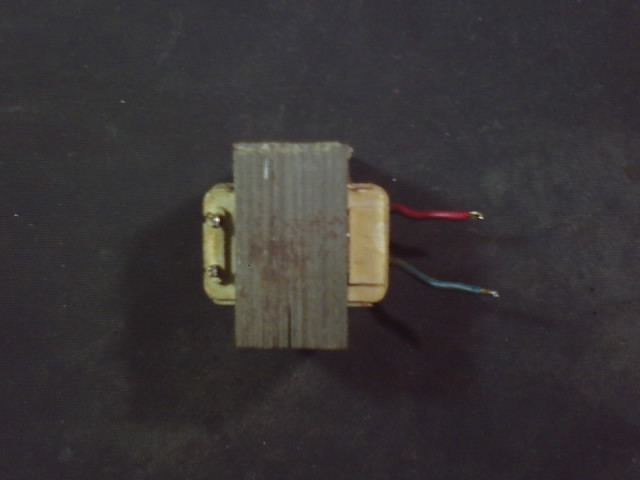

对于上面这个图片中的东西，大家可能看出来它是啥了哈

啥东东啊？

一个普通的“电源变压器”呗。需要指出，这里的电源变压器是“降压型”的哈。就是说它的初级是接220V有效值的交流市电，次级电压的有效值是低于220V的，一般次级交流电压的有效值为几伏特到几十伏特。呵呵

wb61850 · 发表于 2011-11-17 21:45:05

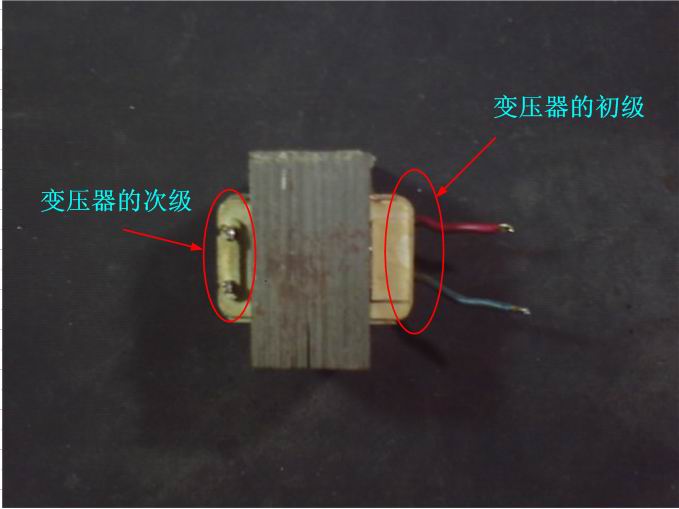

这是变压器“初级”和“次级”的示意图。

wb61850 · 发表于 2011-11-17 21:48:30

现在呢我请大家思考一个问题：“怎样判断电源变压器（降压型）的初级和次级”。

这个我知道“接电源的一端是初级，另一端就是次级”。

当然是这样的，可是现在我们并没有导线接入电源。就如上图所示的，如果我不标注出初级和次级，你又怎样判断呢？
