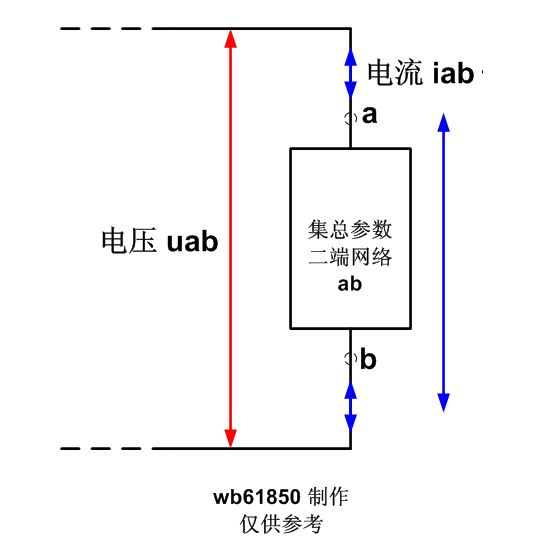

大家请看图，其中方框以内的“东东”，现在我们并不知道是什么。呵呵
或许大家可以认为“方框”里是一个“电阻器”或者“电容器”或者“电感器”，呵呵
或者，大家可以认为方框里是“电阻和电容串联（或并联）”、“电阻和电感串联（或并联），等等。呵呵
总之，我们现在不知道端口电压“uab”的瞬时极性，也不知道端口电流的瞬时方向“iab”。所以我们现在用“双向箭头”来表示这种不确定性，呵呵。
那么，请大家想象一下啊，这种不确定性是“偶然”的还是“必然”的呢？呵呵
你说的什么意思？什么偶然还是必然？还用问吗，一切现实发生的事情都是必然的，是不是这样啊？
当然，不能否认这一点。必竟现实发生的都是现实的，呵呵

wb61850

那么大家可能会有疑问了，为什么上述方框中是“集总参数二端网络”呢？呵呵
其实呢，这个所谓的“集总参数”或“分布参数”的主要差别在于：线路的“长度”与信号的“波长”之间的“可比性”。呵呵
我们举一个例子哈。大家知道的，“电磁波”在真空中的传播速度大约是“30万公里每秒（300000km/s）”，这个速度也就是“光速”了。那么呢，电磁波在导体中（当介质为真空时）的传播速度，也大约等于“光速”了。呵呵
电磁波的传播速度虽然非常快，但是毕竟是有限的，呵呵
假设，电信号的频率为300MHz（MHz是“兆赫”的意思，1MHz=1百万Hz。即信号1秒钟内信号变化1百万次）。那么该信号在真空中的波长（信号在一个周期时间内传播的距离）不难计算，它就等于“光速除以频率”（或者说“光速与信号频率之比”），即：3*10^8/300*10^6=1（米）。呵呵
当然，上述的前提是“导体处于真空中”哈，呵呵
那么对于300MHz的电信号来说（这里的“电信号”不妨理解为“随时间变化的电压或电流”），它在真空介质的中的波长大约为“1米（m）”。
那么假设传输导线的长度为0.1米（10厘米）。这个关系很简单哈，即：“信号的波长远大于导线的长度（1米>>0.1米）”哈。那么该段导线就可以等效为“集总参数”了哈，为什么呢？这是因为，由于导线的长度（或者说电路的尺度）远小于信号波长，因此“在某个瞬时导线上的电压或电流，可以认为是“等幅同相”的。也就是说，电压或电流的“瞬时值”不会随线路的长度（或尺度）而发生变化。呵呵

如果，导线的长度为1米，也就是说导线的长度等于信号的波长，那么会发生什么事情呢？在这种情况下，即：“线路的长度（或线路的尺度）与信号的波长可以比拟的情况下，沿线的电压、电流的瞬时值不仅是随时间变化的，而且随“距离（离开“源”的距离或者说离开“负载”的距离）变化”。显然，这种情况下就不能用“集总参数（或集总参数电路）”来等效（或描述）了，而是应该用“分布参数（或分布参数电路）”来描述了。呵呵

当然，这里的“集总参数”或“集中参数”实际上是指的同一回事。呵呵
不过需要指出的是：前者（集中参数电路），电路的特征参数是“集中于一点”的；后者（分布参数），电路的特征参数是分布于电路的“尺度上（或沿线上）”的。在这里的“特征参数”，是指“分布电阻、分布电导、分布电容、以及分布电感”。呵呵
当然，对于等效的“集中参数”电路是无所谓“分布参数”的。也就是说，“当线路的电尺度远远小于信号波长的时候，就可以将电路等效为集中参数电路”。呵呵:P
当然，这种“等效”是否合理，要看实际情况而定了。因为“分布参数”毕竟是客观存在的，有时可能会对电路的性能发生决定性的作用。当然，“具体问题，具体分析”，一切都要从实际出发才可以的。如果“分布参数”不至于对电路的性能发生决定性的作用，那么它就可以忽略了。否则，就应该考虑它对电路功能的影响，并采取措施减少它的影响了。呵呵:P

wb61850

好的，今天就到这里吧。
让大家见笑了，非常感谢大家阅读俺的贴文。我知道我的水平很低，但我始终在努力。谢谢大家
欢迎大家批评、指教。
祝大家愉快。再见。

忽悠八你

BZ我一直在想一个问题，就是假设我下载了100本书，每本书读一个星期，那么我读完这些书可能需要两年的时间。
可是，两年以后我可能忘记了前50本书的内容了。
于是，我又回过头来继续读前50本，这样三年就过去了。
可是到了读完了前50本后，后50本又忘了。
于是，我又从新读后50本。这样四年就过去了。
……
BZ我这样没完没了的读下去，就是到老了这100本书也记不住啊，你说是不是啊？

忽悠八你

就算我能用四年记住这些书的内容，那么这四年我还要学英语、学数学……。更要命的是我还要出“成果”，要不我就没有饭吃了啊。你说，我就算是一个“超人”每天都不睡觉，也不可能把这些都做好啊。{:4_84:}

忽悠八你

我看BZ学习是非常刻苦的，不知道你有什么好的经验可以介绍给大家啊，非常的感谢哦。

wb61850

“忽悠八你”同学好
你也是很刻苦的，保重身体哈。
我有什么经验啊，呵呵
长期以来我都是“只会修电饭锅”的。呵呵
打小英语就不好，没有上大学，也省去了学英语了。呵呵
这不用学“英语”到底是“弱势”还是“优势”，还真的不好说。
因为现在许多软件和资料都是英文的，英语不好，确实带来了不小的困难。
可是，不用学英语，省下来的时间可以学点别的，这好像又是“优势”。
看来这个问题也是“矛盾”的。呵呵
我学习之“刻苦”是有目共睹的。呵呵
但是由于没有“目的”，所以又是让人费解的。呵呵
这正是一般人常把我看做是“不正常”的原因所在。呵呵
但这又是“优势”还是“劣势”呢？呵呵:P
说是“劣势”，是因为没有“功名”。说是“优势”呢，是因为由于“不起眼”常常被人忽略，这样反而增大了自己的空间。看来这也是矛盾的啊，呵呵:P
看着大家学习都那么刻苦，我心里有种说不出来的感觉，请大家多保重身体吧。一切顺其自然就好，不要去强求。:P
我呢，始终都认为“基础”是很重要的，我不惜余力的写这些帖子，也都是为了增强自己和朋友们的基础。:P
“把自己的经验拿出来和大家分享，我们大家一起进步！”呵呵:P
大家知道，我的“劲头”是非常足的。呵呵:P
当我们把“困难”踩在脚底下的时候，就无所谓“困难”了。:P
大家加油！

wb61850

今天就到这里吧，祝大家愉快。再见
《雪绒花》
http://www.yinyuetai.com/video/147616

wb61850

从今天开始，我将不定期的和大家一起学习一下比较复杂的电路（系统）。呵呵
要不大家总是觉得太“小儿科”了，也不怎么好，是吧，呵呵

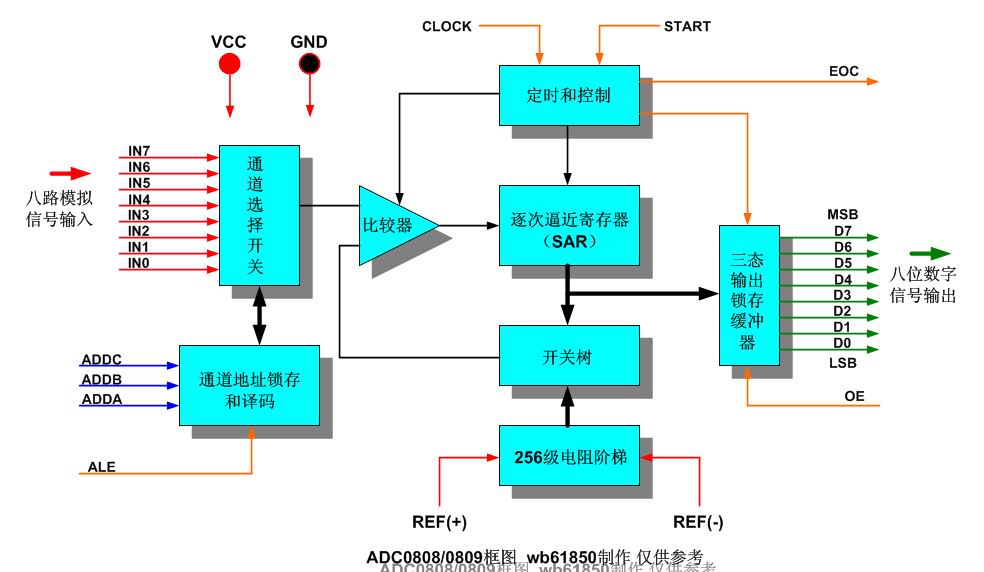

这个是我用了几个小时画的图，希望对大家有点帮助。呵呵

wb61850

从上面的图中，大家可以看出来，我们用不同颜色的导线代表不同的“信号”。比方说，用红色线代表“模拟信号”，用绿色线代表“数据信号”，用蓝色线代表“地址信号”，用橙色线代表“控制信号”等。呵呵
那么对于器件内部的线路呢，我们就用黑色线表示。不过呢，对于内部总线我们用“加粗”来表示。呵呵
请大家注意“箭头的方向”，它一般表示信号的方向。当然，对于“双向箭头”则是双向总线。呵呵

wb61850

我现在呢，表明一下自己对学习的态度。
我从来都不认为“自己懂得很多了”。恰恰相反，我总是觉得“自己懂得太少了”。
“不懂”一点都不丢人，丢人的是“不懂装懂”。
“在技术上没有绝对的先进，只有不断的进步。今天是先进的，明天可能就是落后的”。
我可能会对一个小小的“电阻器”去认识一年的时间，因为我不懂。呵呵

wb61850

wb61850

好的，大家请看上图。

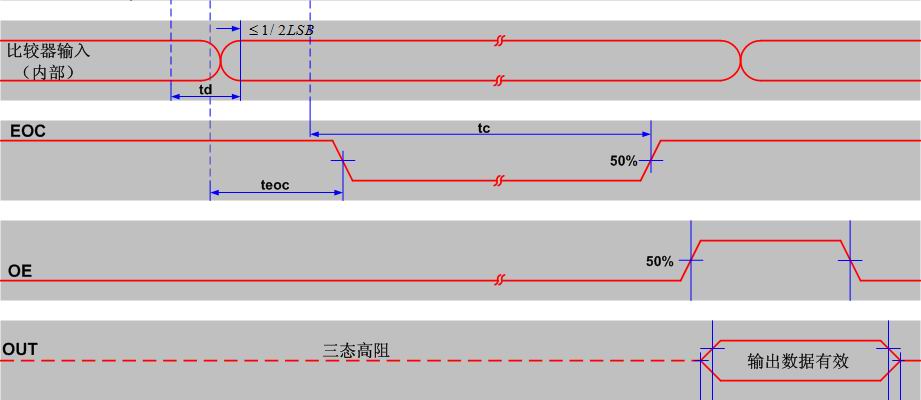

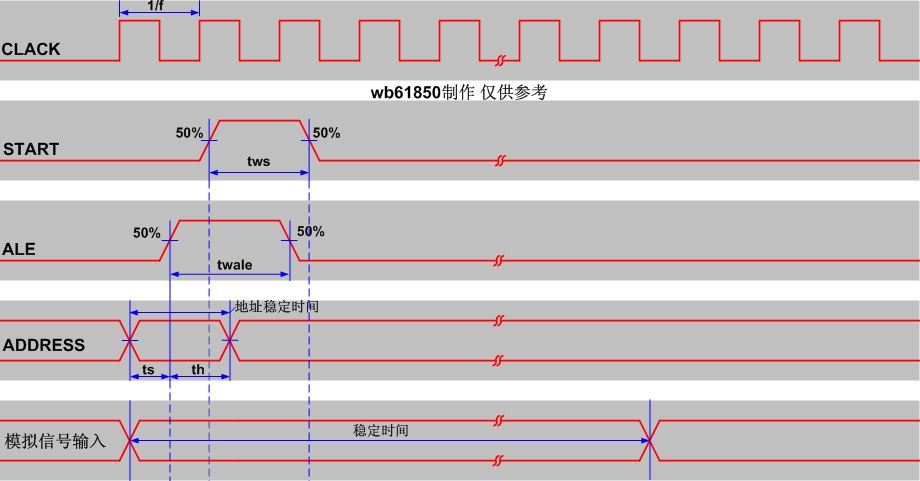

上面呢，就是ADC0808/0809的“时序图”了。
当然，这个图是俺自己画的，用的是一般的绘图软件（VISIO)，不是专业的时序绘图软件。
大家在平常闲暇的时候，要自己多练习绘制时序图，这对于理解器件的工作原理是非常重要的。
对于上面的这个图我们现在不想深入地探讨，因为一些器件的基础知识还没有介绍。大家现在了解一下就可以。我们主要面对的是新手朋友，所以我们要尽量的详细些、通俗些。

今天就到这里，就到这里吧……海绵宝宝！

wb61850

大家好
大家知道，74HC系列的数字集成电路现在应用的是比较普遍的。

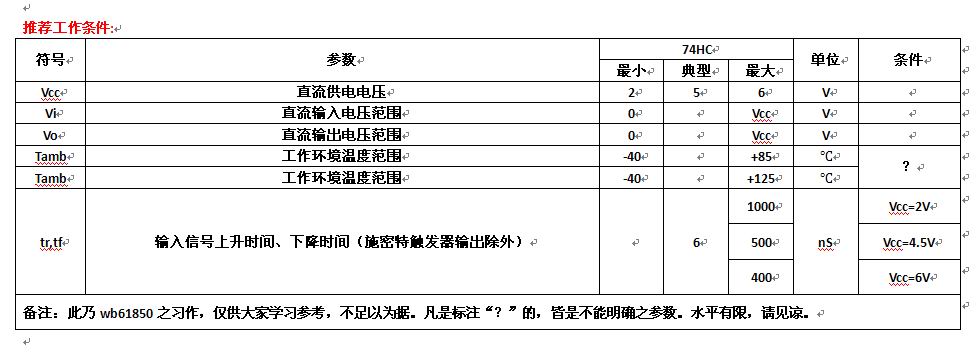

下面呢，我将把自己理解的74HC系列IC的有关参数，与大家一起分享。
