楼主:
wb61850
一天一点基础(续1)
[复制链接]
wb61850
wb61850
当前离线
积分
111515
楼主
|
发表于 2009-9-25 04:53:23
|
显示全部楼层
贸泽电子有奖问答视频,回答正确发放10元微信红包
OK,演讲到此结束,嘿嘿
回复
支持
反对
举报
wb61850
wb61850
当前离线
积分
111515
楼主
|
发表于 2009-9-25 04:56:02
|
显示全部楼层
我们继续“电感器”哦
回复
支持
反对
举报
wb61850
wb61850
当前离线
积分
111515
楼主
|
发表于 2009-9-25 05:02:54
|
显示全部楼层
大家知道,555时基电路的应用是相当广泛的
我们在以上实验中,用到了由555时基电路构成的脉冲信号发生器。
这个脉冲信号发生器是555电路的最简单的应用,也是最基本的应用。
回复
支持
反对
举报
wb61850
wb61850
当前离线
积分
111515
楼主
|
发表于 2009-9-25 05:07:58
|
显示全部楼层
所以我们要回顾一下这个简单的555电路
为什么呢?
有这么几点原因:
1. 555集成电路是通用IC,它的价格是很便宜的,只要块把钱。
2. 由555电路构成的脉冲信号发生器电路简单,工作可靠。具有一定的实用意义。
3. 我们做实验的时候需要脉冲信号源作为激励。
回复
支持
反对
举报
wb61850
wb61850
当前离线
积分
111515
楼主
|
发表于 2009-9-25 05:31:24
|
显示全部楼层

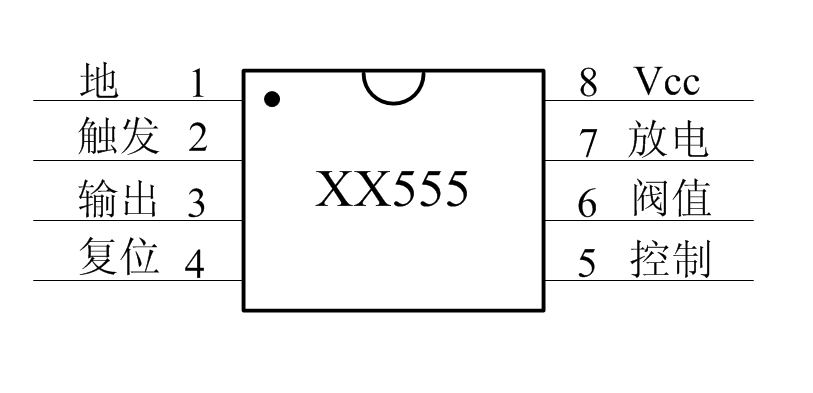

这是555集成电路的管脚图以及管脚功能简要说明(俺画的,画的不好大家将就看吧
)
回复
支持
反对
举报
wb61850
wb61850
当前离线
积分
111515
楼主
|
发表于 2009-9-25 05:32:47
|
显示全部楼层
有关555电路的工作原理这里就不介绍了。这方面的资料很多,大家可以找一下
回复
支持
反对
举报
wb61850
wb61850
当前离线
积分
111515
楼主
|
发表于 2009-9-25 05:57:23
|
显示全部楼层

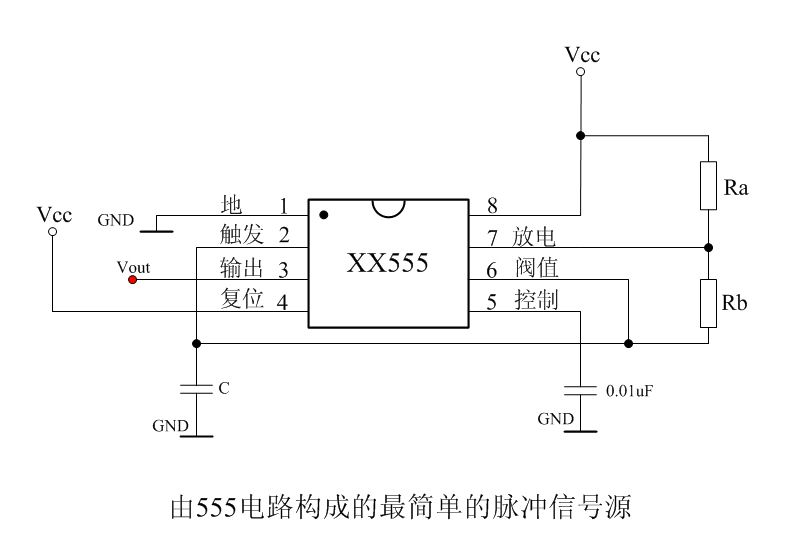

我们以上实验中用到的脉冲信号源(脉冲信号发生器)就是由这个电路组成的
这个电路的工作原理我们曾经在《一天一点基础》中介绍过,这里就不介绍了。
回复
支持
反对
举报
wb61850
wb61850
当前离线
积分
111515
楼主
|
发表于 2009-9-25 06:06:50
|
显示全部楼层
我们需要清楚的是这个脉冲信号源的脉冲参数,即Vout的特点
回复
支持
反对
举报
wb61850
wb61850
当前离线
积分
111515
楼主
|
发表于 2009-9-25 06:17:06
|
显示全部楼层

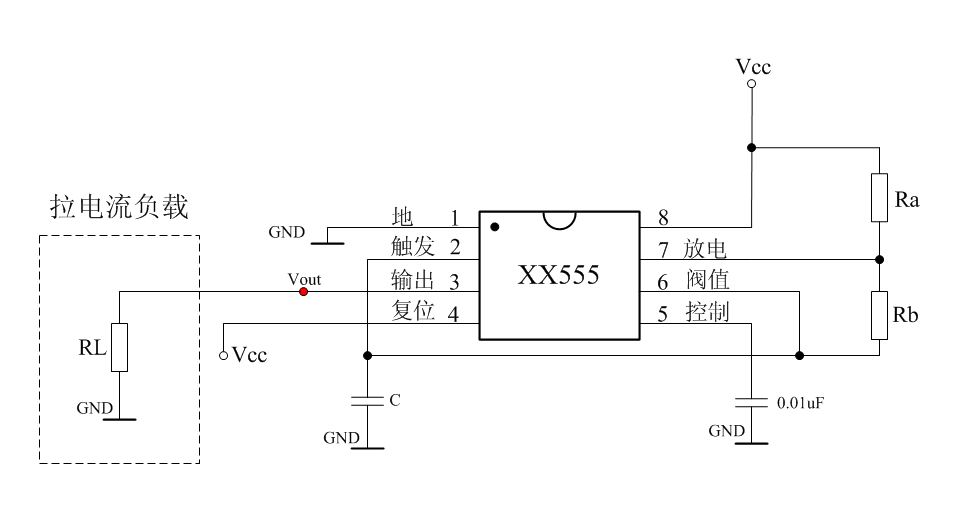

如图所示,我们以上实验中负载的接法对于555电路来说,是拉电流负载
回复
支持
反对
举报
wb61850
wb61850
当前离线
积分
111515
楼主
|
发表于 2009-9-25 06:21:05
|
显示全部楼层
本帖最后由 wb61850 于 2009-9-25 06:24 编辑
如上述电路所示,所谓555电路输出脉冲信号Vout的特点有以下几点:
1. 脉冲幅度:高电平约等于电源电压Vcc,低电平约等于零(GND)。
2. 脉冲周期T、脉冲频率f 和占空比D
3. 最高振荡频率(一般小于300KHz),脉冲上升时间、下降时间等。
回复
支持
反对
举报
wb61850
wb61850
当前离线
积分
111515
楼主
|
发表于 2009-9-25 06:35:24
|
显示全部楼层

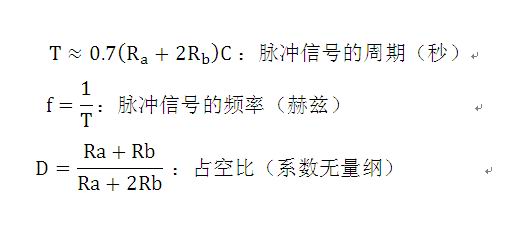

这是上述555电路输出信号(Vout)的主要脉冲参数
回复
支持
反对
举报
wb61850
wb61850
当前离线
积分
111515
楼主
|
发表于 2009-9-25 06:45:11
|
显示全部楼层

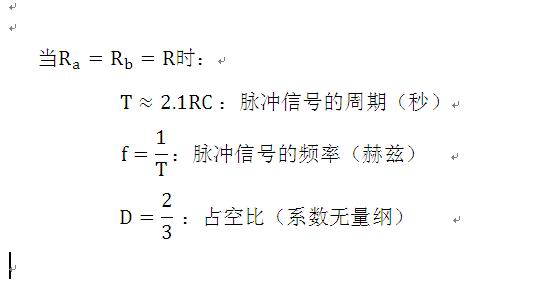

我在实际电路中把两个电阻取值相同。如上公式所示
回复
支持
反对
举报
wb61850
wb61850
当前离线
积分
111515
楼主
|
发表于 2009-9-25 06:47:10
|
显示全部楼层
在这个电路中“占空比”是指脉冲信号高电平时间与信号周期T之比值。
回复
支持
反对
举报
wb61850
wb61850
当前离线
积分
111515
楼主
|
发表于 2009-9-25 06:55:22
|
显示全部楼层
本帖最后由 wb61850 于 2009-9-25 07:04 编辑
当Ra=Rb=1000欧姆;C=2uF时,由上述公式不难得出:
T=4.2mS(毫秒);f=1/T=238Hz;D=2/3
信号的高电平时间(脉冲宽度)=(2/3)*T=2.8mS(毫秒);信号的低电平时间=(1/3)*T=1.4mS。
回复
支持
反对
举报
wb61850
wb61850
当前离线
积分
111515
楼主
|
发表于 2009-9-25 07:01:23
|
显示全部楼层
OK,我们用软件模拟一下这个脉冲信号源的输出波形
回复
支持
反对
举报
wb61850
wb61850
当前离线
积分
111515
楼主
|
发表于 2009-9-25 07:09:36
|
显示全部楼层

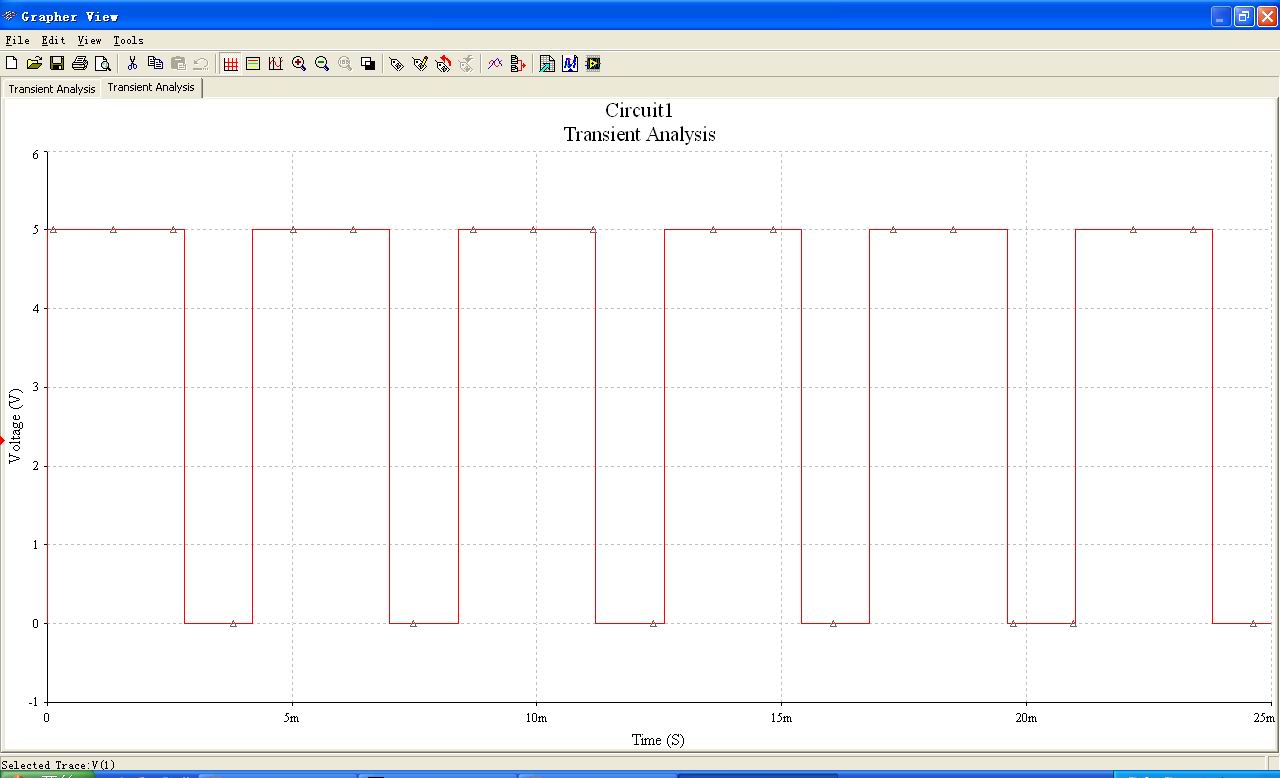

这就是如774楼参数时,555电路输出脉冲信号Vout的波形了,大家可以看出它的一些特点了
回复
支持
反对
举报
wb61850
wb61850
当前离线
积分
111515
楼主
|
发表于 2009-9-25 07:12:58
|
显示全部楼层
有一点需要指出:如上所述的555脉冲信号源的等效电源内阻大约为10欧姆左右,它的带负载能力还是较强的
回复
支持
反对
举报
wb61850
wb61850
当前离线
积分
111515
楼主
|
发表于 2009-9-25 07:15:17
|
显示全部楼层
大家学习的时候离不开实验。我们之所以强调这个555电路是为了不脱离实际。因为我们本身用到的线圈和其它器件都是实实在在的东西
回复
支持
反对
举报
wb61850
wb61850
当前离线
积分
111515
楼主
|
发表于 2009-9-25 07:21:45
|
显示全部楼层
今天就到这里吧,到这里吧,850谢谢大家
回复
支持
反对
举报
wb61850
wb61850
当前离线
积分
111515
楼主
|
发表于 2009-9-27 00:03:57
|
显示全部楼层
大家好!
回复
