楼主:
wangkj
跟我学嵌入式(arm fpga 原理图 pcb verilog 焊接 调试 软件硬件)
[复制链接]
wangkj
wangkj
当前离线
积分
55903
楼主
|
发表于 2012-12-12 11:38:04
|
显示全部楼层
贸泽电子有奖问答视频,回答正确发放10元微信红包
点 i 管脚的信息是:CIR64D40
也就是,外铜直接64mil(1.5mm)内孔40mil(1mm)
回复
支持
反对
举报
wangkj
wangkj
当前离线
积分
55903
楼主
|
发表于 2012-12-12 11:38:51
|
显示全部楼层
同样,我们放置一个10单排针,看他的第一脚的信息。
因为,一般来讲,放置第一管脚为方形,容易识别。
第一脚方角的焊盘是SQR64D40
现在开始在pcb元件封装,
File->New->选择 Package Symbol[wizard]
回复
支持
反对
举报
wangkj
wangkj
当前离线
积分
55903
楼主
|
发表于 2012-12-12 11:39:21
|
显示全部楼层
选择 SIP 类型
回复
支持
反对
举报
david-xia
david-xia
当前离线
积分
2409
发表于 2012-12-20 13:13:57
|
显示全部楼层
谢谢分享!
回复
支持
反对
举报
lxpselxp
lxpselxp
当前离线
积分
76
发表于 2012-12-27 09:49:01
|
显示全部楼层
PCB设计业务采购交流群52727120
回复
支持
反对
举报
xzh88ok
xzh88ok
当前离线
积分
621
发表于 2013-1-5 19:00:07
|
显示全部楼层
望樓主持續更新~~~
回复
支持
反对
举报
xzh88ok
xzh88ok
当前离线
积分
621
发表于 2013-1-6 08:42:17
|
显示全部楼层
望樓主持續更新~~~
回复
支持
反对
举报
wangkj
wangkj
当前离线
积分
55903
楼主
|
发表于 2013-1-9 15:27:07
|
显示全部楼层
点击 Load Template ,然后点击Next
回复
支持
反对
举报
wangkj
wangkj
当前离线
积分
55903
楼主
|
发表于 2013-1-9 15:29:07
|
显示全部楼层

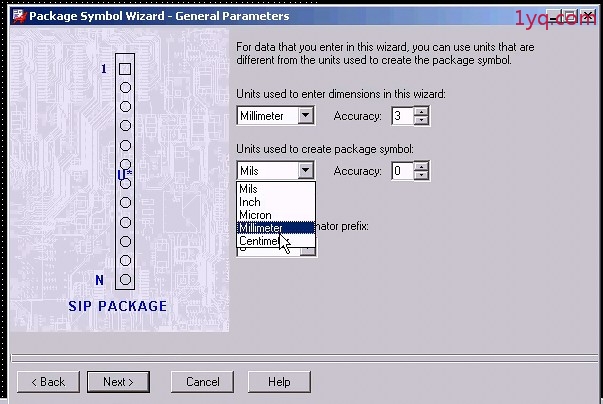

单位换成mm
回复
支持
反对
举报
wangkj
wangkj
当前离线
积分
55903
楼主
|
发表于 2013-1-9 15:30:48
|
显示全部楼层
型号参考标号换成J*,
一般排针类都是J开头,集成电路是U开头
回复
支持
反对
举报
wangkj
wangkj
当前离线
积分
55903
楼主
|
发表于 2013-1-9 15:31:50
|
显示全部楼层
管脚数改成33,
Package Length D改成82.550
其他不动。
回复
支持
反对
举报
wangkj
wangkj
当前离线
积分
55903
楼主
|
发表于 2013-1-9 15:32:39
|
显示全部楼层
默认管脚焊盘类型是:cir64d40
第一管脚的焊盘类型:sqr64d40
这两个是我们刚才看到的类型。然后点击next.
回复
支持
反对
举报
wangkj
wangkj
当前离线
积分
55903
楼主
|
发表于 2013-1-9 15:35:01
|
显示全部楼层
默认的管脚原点选择第一脚,这样,我们放置的时候好控制。
回复
支持
反对
举报
wangkj
wangkj
当前离线
积分
55903
楼主
|
发表于 2013-1-9 15:36:08
|
显示全部楼层
存盘退出,把生成的器件封装拷贝到系统的封装库目录中。
回复
支持
反对
举报
xzh88ok
xzh88ok
当前离线
积分
621
发表于 2013-1-9 23:19:23
|
显示全部楼层
感谢!
回复
支持
反对
举报
wangkj
wangkj
当前离线
积分
55903
楼主
|
发表于 2013-1-24 15:10:28
|
显示全部楼层

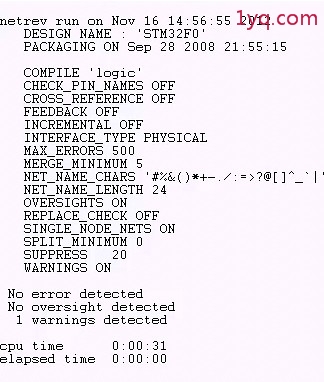

重新导入原理图网表,错误消失了

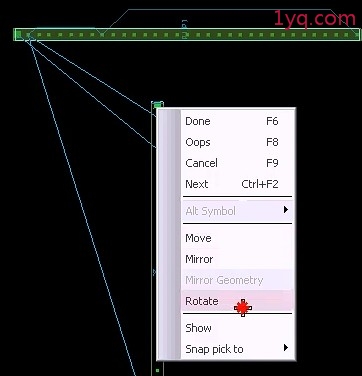

Place->Manuly 放置P1,P2,
鼠标右键单击,旋转平放
回复
支持
反对
举报
wangkj
wangkj
当前离线
积分
55903
楼主
|
发表于 2013-1-24 15:11:22
|
显示全部楼层
这段就是刚才讲的如何从原理图导入元器件和pcb元器件封装引导方式(wizard)制作视频教程
回复
支持
反对
举报
wangkj
wangkj
当前离线
积分
55903
楼主
|
发表于 2013-1-24 15:13:21
|
显示全部楼层
下面的内容讲解如何把P1,P2移动到合适的位置
菜单选择:
Edit->Move 选择 p1
然后根据厂家图纸计算出p1第一管脚放置的位置,移动到那个位置放下。
中心点在图的圆心,注意移动的时候,右下角有坐标提示。按照那个提示放置P1,P2
回复
支持
反对
举报
wangkj
wangkj
当前离线
积分
55903
楼主
|
发表于 2013-1-24 15:14:56
|
显示全部楼层
这是放置P1,P2到合适位置的视频教程
回复
支持
反对
举报
wangkj
wangkj
当前离线
积分
55903
楼主
|
发表于 2013-1-24 15:17:06
|
显示全部楼层
下面的内容是讲放置其他器件和相关调整,包括调整显示层和颜色。
我们用Place-Manual放置的器件,里面似乎很乱,那是因为显示的内容多,我们点击颜色调整
按钮就行调整。
Stack-up的 TOP Bottom层,
布线的上下层这个必须有。一般我喜欢上层换红色底层绿色,这个不换也没关系
Areas 的 pkg Ko
package keepout 这个最好有。
Componets的 sickscreen_top sickscreen_bottom
器件丝印层,这个选择Refdes就行了,其他别选,选多了会很乱
Package Geomery层的 sickscreen_top sickscreen_bottom
封装的丝印层,这个底层底层也应该有,我一般换成上层**,底层白色,这个换不换都行。
Place_bound_botton Place_bound_top层
器件位置占用层,这个最好有,能比较明显的看出来,器件占用的空间位置。有利于布局
这些大家可以自己试验,点击下面的Apply直接能看到效果。
回复
支持
反对
举报
