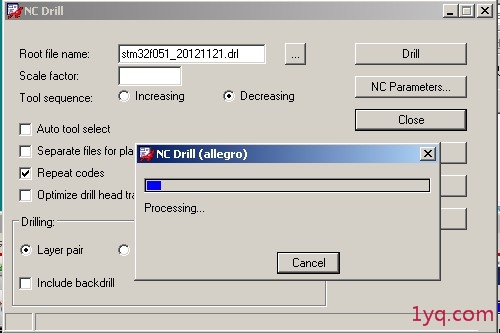

等待钻孔文件形成结束。关闭NC Drill窗口

点击 Manufacture->Artwork...

wangkj · 发表于 2013-1-25 14:30:10

默认的输出格式跟我们想要的不一致，点击确认，我们一会修改。

wangkj · 发表于 2013-1-25 14:30:47

修改Fromat 的
Interger places 5
Decimal places 3
为
Interger places 5
Decimal places 5

Output units
改成我们正在使用的mm
如果你设计的pcb不是mm,就不要改了，
我们后面的很多单位都改成mm，因为我们开始设计这个板子的时候就用的mm.
如果开始用mil设计，就不要改mm 了。会引起取整截断误差。

wangkj · 发表于 2013-1-25 14:31:42

其他部分没必要动。

点击 Film Control ，切换设置窗口，
在Undefined line width中填写0.15,
我们的丝印层没定义宽度，这样设置，包括丝印在内的未定宽度的线，都是0.15mm,6mil了。

wangkj · 发表于 2013-1-25 14:32:22

点击Bottom和Top旁边的+号，可以看到这两部分的详细设置，
鼠标右键点击Bottom,选择Display可以看到底层片子的预览显示。
其他片层，也可以这样看。类似。
可以看出，我们的底层布线较少，GND地层连续性还是比较好的。没有大的分割。
分割开的部分，也用过孔通过正面的底层连通了。

wangkj · 发表于 2013-1-25 14:33:13

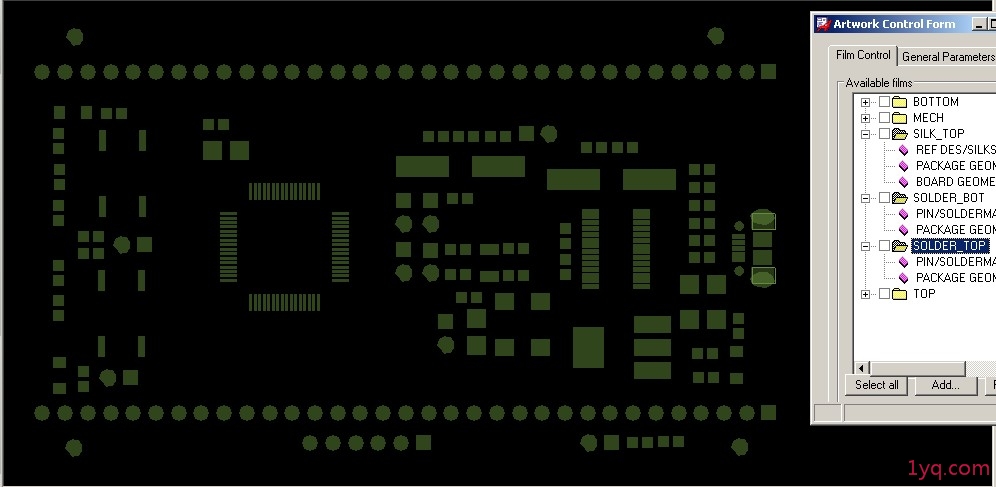

这就是我们预览到的线路板的正面和反面，不带丝印。

wangkj · 发表于 2013-1-25 14:34:04

面我们增加机械层，这层是板子的机械结构控制层。
如果我们增加大孔或者其他形状的孔，都在这里做。
在Available films中，鼠标点击右键，选择Add,

输入这层片的名称：mech 英文机械的缩写。

wangkj · 发表于 2013-1-25 14:34:40

默认层，不是我们需要的，现在还不能删除，
至少会保留一层，所以只有增加我们需要的层只有，才能删除不要的层。
鼠标右键点击机械片里面的层，然后选择Add

wangkj · 发表于 2013-1-25 14:35:46

在弹出的对话框中选择Board Geometry->Outline
然后删除不需要的其它层，只剩下这层。

wangkj · 发表于 2013-1-25 14:36:20

在SILK_TOP顶层丝印
增加:REF DES/SILKSCREEN_TOP
   Package Geometr/SILKSCREEN_TOP
   BOARD GEOMETRY/OUTLINE 这层有没有都可以。
SOLDER_BOT增加 (solder焊盘等需要上锡的地方)
   PIN/SOLDERMASK_BOTTOM
   PACKAGE GEMOMETRY/SOLDERMASK_BOTTOM
SOLDER_TOP增加 (solder焊盘等需要上锡的地方)
   PIN/SOLDERMASK_TOP
   PACKAGE GEMOMETRY/SOLDERMASK_TOP

wangkj · 发表于 2013-1-25 14:36:56

如果需要显示某片层，可以点选该片层，然后鼠标右键单击，选择DISPLAY

wangkj · 发表于 2013-1-25 14:37:58

可以明显看出来，Solder就是线路板的有焊锡的部分。

wangkj · 发表于 2013-1-25 14:38:38

如果需要给我们的板子增加螺丝孔，
Options操作对象的
Board Gemometr的outline层操作
菜单Shape->Circular

wangkj · 发表于 2013-1-25 14:39:38

点中开孔的位置，拉动鼠标。
可以看出，我们的线路板的顶层底层的铜层显示打开。
打开着两层的显示，可以在右侧的操作对象栏点击etch层的top,bottom直接操作，
也可以在快捷菜单上操作，这以前我们讲过。

wangkj · 发表于 2013-1-25 14:43:45

这只是机械孔，我们还需要增加一个禁止布线层
Rote Keepout -> All ，
操作方法类似上面的。
画好后，可以用Edit -> move 菜单，挪动到圆心。

wangkj · 发表于 2013-1-25 14:45:32

用Edit->copy的办法，拷贝这两个sharp到四个角，一般很多板子固定孔都放在四边。
当然，这根据外壳的形状最终确定。或者跟模具部门商量开孔位置。
然后删除我们不需要的焊盘和孔。

还有，如果板子要上贴片机大批量生产的话，得在板子的最少3个角放Mark点。
放四个，不要对称放。不对称的目的，是上机器的时候，放反了，能被机器识别。
如果正反面都有元件的话，正反面都放。
Place->Manuly ,Advanced Settings选上库，
在Placement List中，选择Package symbols,选Market,MarkPoint,
都放到我们的板子边上，看那个合适就用那个。我比较喜欢中心原点，外面带丝印的那个。

四个角，我一般放四个。不要放对称。

wangkj · 发表于 2013-1-25 14:46:24

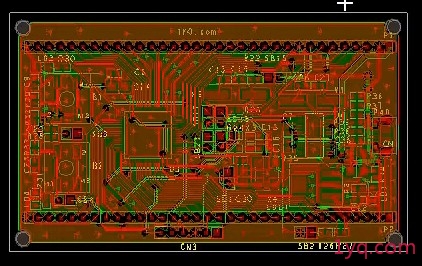

这是带Mark点和螺丝孔的最终图。

我在出gerber图是工程这，增加了孔和mark点，
就需要重新做我们以前出gerber图的过程，这点切记，不要偷懒。

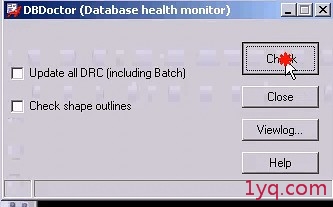

首先，我们修正数据库可能存在的问题。
Tools->Database Check 这步不做，后面很可能会出错。还得回头重新做。

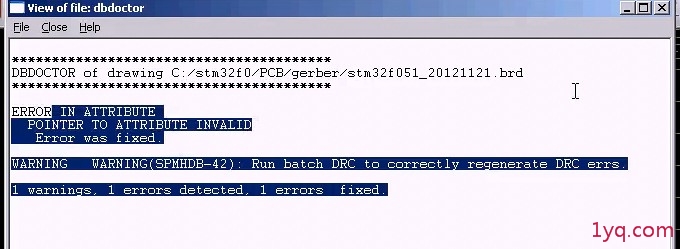

wangkj · 发表于 2013-1-25 14:47:19

修正完成。

wangkj · 发表于 2013-1-25 14:48:12

重复我们以前的步骤。

wangkj · 发表于 2013-1-25 14:49:32

点击Drill

Manufacture -> artwork
