原理图做完了，现在我们开始做pcb,
在做pcb的过程中，调整原理图的连线。

但对于多人协作的工程项目，这个就比较麻烦，
一般原理图做完，就很难改动了。

优点是符合协作精神，工作各有分工，
缺点是不能做到最优化。

不同的项目，不同的做法，优缺点各有取舍。根据实际的项目决定。

wangkj · 发表于 2012-12-10 11:11:40

官方开发板的gerber文件下载地址。

stm32f0discovery_gerber.zip (614.49 KB)

wangkj · 发表于 2012-12-10 11:12:51

这是看gerber文件的两个程序，
两个文件都需要下载，然后解压缩所有的文件到同一个目录中。
然后运行cam95。

Camnt95.rar (1.29 MB)

cam350.rar (983.22 KB)

wangkj · 发表于 2012-12-10 11:16:36

另外一个常用的gerber工具。这三个工具，大家根据自己打喜好选用。
都可以下载之后试试看。

gerbtool10.rar (6.32 MB)

gerbt10.zip (23.28 KB)

wangkj · 发表于 2012-12-10 11:18:27

厂家的DM00050135.pdf中，有关于这个板子的详细描述，

这是第36页的机械尺寸图，这是一个很重要的参考。

DM00050135.pdf (2.43 MB)

wangkj · 发表于 2012-12-10 11:23:58

运行camnt95.exe

导入我们刚才下载解压缩的厂家gerber文件

wangkj · 发表于 2012-12-10 11:24:30

找到这些gerber文件后，打开

这些文件就是我们从厂家网站，或者从我们以前的帖子中的附件中下载解压缩之后的厂家gerber 文件。

wangkj · 发表于 2012-12-10 11:25:15

这就是导入的厂家gerber图，这就是制作pcb的依据。

如果需要显示第一层，我们选中第一层，然后点击All off就去掉了其他层的显示。

wangkj · 发表于 2012-12-10 11:25:56

我们按+号键放大，可以看出，这层是顶层或者底层的覆铜层，叫做TOP,BUTTOM层。

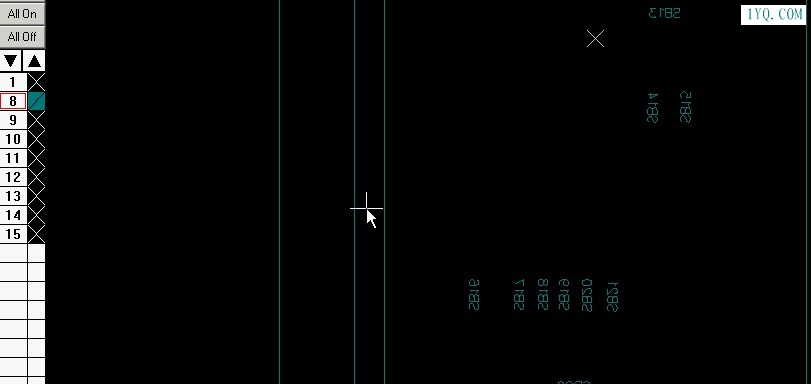

同样，选中蓝色层，编号8的第二层，可以看出，这是底层丝印。
选中8，点击All off,Redraw之后的效果。
这些讲解，理解不理解没关系，记住就行，以后我们做pcb的过程中，会有更详细的讲解。
做完pcb就会对这些有更深入的理解了。

wangkj · 发表于 2012-12-10 11:26:39

如果需要打印这些不同层的gerber图
从File/Print/菜单中选择打印。
Print display是打印当前屏幕上显示的图，
print是选择打印所有的当前显示出来的层的图。
如果大家对这个不太明白，可以安装一个pdf打印机，试试看。

wangkj · 发表于 2012-12-10 11:27:18

选择pdf打印机，节省纸张。绿色环保。

打印

wangkj · 发表于 2012-12-10 11:27:45

这就是我们打印出来的演示图片

顶层丝印.pdf (60.82 KB)

wangkj · 发表于 2012-12-10 11:28:18

cam350默认的的测量单位是mil,厂家给的是mm,我们改变它的默认单位为mm

wangkj · 发表于 2012-12-10 15:57:52

我们选择All on,Redraw显示gerber图的所有层，
测量两个排针之间的距离，
菜单中选择info,Mesusre,Point-point,

用+-号键，缩放我们的图，找到排针的第一个引脚，
用V切换gride是否显示，
用S切换是否锁定鼠标到gride,
尽量准确到找到排针的第一脚。
光标放到中间按下，然后按-号键缩小图片显示。
找到另外一个排针的第一引脚，
同样处理。

wangkj · 发表于 2012-12-10 15:58:36

左上角能看到我们的测量结果，38.131跟厂家的38.10差不多。
这说明厂家的提供的参考图跟gerber图一致。
如果有厂家开发板的话，最好用卡尺量一下，多方确认。
我以前吃过亏，厂家提供的图，跟他的实际开发板有一点差异，
造成了一些麻烦。
国外的板子一致性还好，一般没错，国内的，盗版横行，开发板制作
者，很多时候，诚心在发布的图中埋一些地雷，防止盗版。小心一点吧。
这是用Cam350查看gerber文件的对应的视频教程

wangkj · 发表于 2012-12-10 16:03:08

这是我经常用到的一些Allegro的封装库，
请下载这个封装库到你的本地硬盘。
后面我会讲到如何使用这个库。
我们做的这个原理图，很多封装，都是用的这个库里面的。

pcb_lib20121116130624.part01.rar (1017.02 KB)

pcb_lib20121116130624.part02.rar (685.15 KB)

wangkj · 发表于 2012-12-11 15:53:01

双击打开我们的线路板制作软件

选择第一个就行

file->new

wangkj · 发表于 2012-12-11 15:54:26

选择 board wizard,点击browse

在我们原来原理图目录中创建新的目录
这样做是为了把原理图，pcb图不同种类的文件分开，
将来好找。

目录名是PCB

wangkj · 发表于 2012-12-11 15:56:01

点击pcb目录名，进入这个目录，我们的pcb的文件名叫做stm32f051，点击打开

回到原来的窗口，点击ok

点击next,在parameters步骤，选择millimeter,毫米。
我们参考的图是mm,保持一致。
然后继续点next

wangkj · 发表于 2012-12-11 15:58:38

Grid space填写0.01,保证我们精度。

我们的pcb是双层的这里不用更改，如果做多层板的话，可以增加层数。这是插图:

线线间距等全部是0.2mm,8mil
这对于大部分制版厂来讲，很容易做成功，
对于我们布线来讲，也比较宽裕。这是一个折中。

如果是高精度线路板，用更小的线也没问题，但记住，
所有的数值最好保持一致，这样EMC比较好。这是一个原则。
