跟我学嵌入式(arm fpga 原理图 pcb verilog 焊接 调试 软件硬件)

wangkj

哈哈，干净多了吧？



继续用Place -> manualy放置其他器件。

wangkj

有一个技巧，就是我们可以把原理图打印成pdf文件，这样我们能打开pdf文件之后用
ctrl+F快速找到我们想放置的器件，看看这个器件的作用，然后决定我们放到哪里合适。
pdf打印机的安装我就不讲了，需要的可以到网上搜这方面的软件。
或者用Allegro的原理图软件也行，只是查起来没pdf文件快捷而已。





这是这部分放置器件和调整显示层以及颜色的视频教程，更加详细喔

wangkj

我们检查器件和厂家的手册对比发现，是u4的Pl2303封装不对。
放置好器件，再次检查封装，应该成为一个良好的习惯，
不要太依赖系统的库，这个库不靠谱。不同的人，制造的元件，可能有那么0.1mm的误差
累计下来，将来你焊接的时候就非常麻烦。
我们在系统库中重新找接近的器件封装。
Place->Manualy 在Advanced Settings中，必须选中Library,回到Placement List,选择 Package symbols
我们的器件是28管脚的，在Selections filters中选择*28*，这样，所有包含28字符串的器件都会列出来了。
选择我们认为最接近的Tssop28,放置到我们的pcb图的空白处。



对比厂家封装图要求，测量我们的元件封装，证明这个器件封装符合焊接要求。
没必要跟厂家推荐的完全1:1,只要符合焊接要求即可。

wangkj

在原理图中找到这个元件u4，然后双击,修改他的PCB Footprint为Tssop28
然后重新在原理图中生成网表，在pcb图中导入网表，这我们以前讲过，这里就不重复了。



放置元器件的时候，可以用滚轮的上下滚动放大缩小pcb视图

wangkj

这部分就是刚才我们放置器件和修改器件封装的视频教程。(019)

wangkj

这部分是用我们以前讲到的技巧，调整元件布局，为我们后面的布线做准备。
这种调整，没有一定之规，一般来讲，调整的越合理，后面的布线越容易。
在后面的布线过程中，这也是需要不断调整的，有时候还需要配合调整原理图。
这种布线办法，只有原理图，pcb，甚至程序设计都是一个人的时候才能做到很
合理。
如果是多人合作设计，这几个人最好沟通比较好一些。
折中才能得到较好布线效果。

对于我们这种不是高频高密度的设计来讲，怎么做都能成，我们这样做的目的，就
是让学习者，能将来面对复杂设计。

wangkj

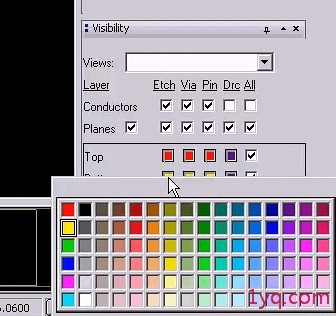

还有另外一种改变布线的时候显示的颜色的办法，就是点击 visibility窗口的
对应颜色，然后选择你喜欢的色彩就可以了。



如果在布线中，需要点亮某个管脚或者网络的话，选择 Display->Highlight
如果取消高亮选择 Dehighlit
选择之后，在右侧的操作对象栏，选择操作的对象，比如pin,sharp,lines等。

wangkj

鼠标移动到目标上不动几秒，就会出现高亮的网络名称。
点击之后对应的网络就变成了高亮显示，这时候，布线就知道需要连接那些管脚，
做到不想方向心中有数。



然后，点击左侧的布线快捷按钮，开始布线。

wangkj

在右侧 optinons 操作对象 选择窗，输入布线宽度1.00mm,
我们这条布线是输入的电源，所以线宽粗一些。



布线的时候，可能随时精细调整元件位置，
点击颜色按钮打开空间占用层

wangkj

仔细调整元件位置，找到我们认为最合适的摆放布局，
反复调整，之后的布线。要考虑为其他走线预留空间，
还有将来用户的使用方便性。



下面这两段视频就是我们刚才的微调和布线过程。


021_ALLEGRO_PCB_布线0001_颜色调整.FLV


021_ALLEGRO_PCB_布线0003_自定义转码_1280x720.FLV

wangkj

我们布线的时候，一般不会只有单面布线，
如果双面以上布线，肯定会有过孔，
不同要求的布线，用不同的孔。
下面的这段内容讲如何设置和使用不同的过孔，
在Setup->Constraints->Physical 中进入设置界面。



拉动下面的滚动条，找到过孔设置。

wangkj

点击原来的过孔,进入过孔设置界面



左侧找到我们想使用的孔，然后点击，就会添加到右侧的过孔列表。
如果从过孔列表中删除，从列表中选择，然后点击remove。
过孔的排列优先顺序，可以用up/down选择。
最后，点击OK,完成过孔列表选择。

如图所示

wangkj

这里显示的单位都是mil,除以40就是mm，
一般来讲，厂家的孔的制作能力，机械孔，0.3mm 12mil问题不大。
0.5mm 20mil一点没问题。
所以，尽量我们的孔用20mil以上的。
当然，如果是高精度不在乎钱的板子，做成0.15mm的激光孔，
布线4mil都没有问题。再小再细的话，只能问厂家了。

wangkj

如果allegro的菜单出现混乱，用view->Reset UI to Cadence Default恢复到默认状态。

wangkj

删除过孔或者线的时候，点击删除，一定要在Option中选被删除的目标对象类型。
否则，有可能删不掉。
这是删除一个过孔的过程。

wangkj

带过孔的布线，是选中布线功能，在option中选择需要的孔和设置需要的线宽，
然后点中需要布线的网络，需要过孔布线的板子的另外一面的时候，双击鼠标就能
自动添加过孔，同时，线颜色变化，也就是在板子另外一面布线了。

wangkj

注意这两个左侧的按钮，一个是单线调整的，一个是一组线，自动平滑的。
学习的时候，点这两个按钮试试就知道了。这两个是最经常用的调整布线的工具。

wangkj

这就是我们辛辛苦苦画出来的板子，
已经能用了，但还不完善。没有覆铜，也没有调整丝印。

wangkj

这些视频就是我们的布线过程，很多，慢慢看。里面讲的操作细节更多
这是过孔设置

wangkj

继续布线
