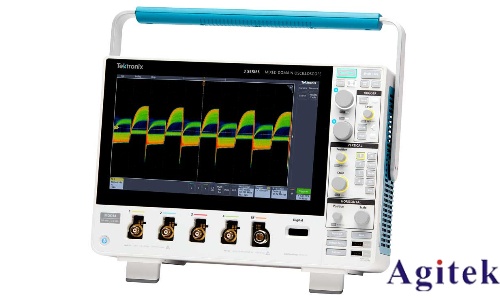

在电子工程与信号分析领域，泰克示波器MDO32凭借其多功能性与高精度成为工程师的常用工具。其中，光标功能是测量波形参数的核心手段，通过水平光标与垂直光标的灵活切换，用户能快速获取信号的频率、幅度、时延等关键数据。本文将详细解析MDO32示波器的光标模式切换方法，结合实际操作步骤与典型应用场景，帮助工程师高效完成信号分析与故障排查。 一、光标模式切换的基础概念 在深入操作前，需明确水平光标与垂直光标的功能差异： 1. 水平光标 用于测量信号的时间参数，如周期、频率、时延等。 通过两条水平线光标定位波形的起始点与终止点，直接读取时间差。 典型应用场景：频率计算、时序分析、信号相位差测量。 2. 垂直光标 专注于 电压幅度的测量，可获取波形的峰值、谷值、有效值等。 通过垂直光标线确定电压坐标，结合示波器的垂直灵敏度设置（如伏特/格）计算电压差。 典型应用场景：信号幅度分析、电源纹波检测、过压保护阈值设定。 理解这两种光标的核心功能后，切换操作便成为精准测量的关键。 二、光标模式切换操作步骤 以下为MDO32示波器的光标模式切换详细步骤，结合硬件按钮与触摸屏操作（以典型配置为例）： 1. 连接与信号加载 确保示波器探头正确连接至待测信号源，红色探头接信号正极，黑色接地。 调整垂直灵敏度（V/div）与时间基准（s/div）旋钮，使波形在屏幕上清晰显示。 2. 进入光标菜单 按下示波器前面板上的“Cursor”（光标）按钮，或通过触摸屏选择“光标”功能图标。 部分型号可能需通过菜单键（如“Meas”）进入二级菜单，再选择“Cursor”。 3. 切换光标模式 在光标菜单中，使用旋钮或方向键选择“Horizontal Cursor”（水平光标）或“Vertical Cursor”（垂直光标）。 切换后，屏幕上会显示对应的光标线（水平或垂直）。 4. 调整光标位置 水平光标：使用“水平位置”旋钮（或触摸屏拖动）移动光标线至波形关键时间点（如上升沿、下降沿）。 垂直光标：通过“垂直位置”旋钮调整光标线至电压峰值、谷值等位置。 部分型号支持“光标联动”功能，可同时显示多组光标，便于对比分析。 5. 读取测量结果 切换后，示波器自动计算并显示光标间的测量值（时间差、电压差）。 例如，水平光标模式下，屏幕可能显示Δt（时间差）与f（频率）；垂直光标下显示ΔV（电压差）。 三、典型应用场景与实战技巧 1. 频率测量（水平光标） 切换至水平光标，定位波形的一个完整周期起点与终点。 示波器自动计算周期T（秒），频率f=1/T（Hz）。 案例：调试通信模块时，快速验证信号频率是否符合标准。 2. 幅度分析（垂直光标） 垂直光标可测量信号峰值（Peak）、有效值（RMS）、峰峰值（Pk-Pk）。 案例：电源纹波测试中，通过垂直光标评估电压稳定性，判断是否超出设计阈值。 3. 时延测量（多通道水平光标） 同时启用两个通道的水平光标，分别定位不同信号的关键时间点。 4. 故障排查技巧 垂直光标快速定位异常电压波动（如过冲、欠压）。 水平光标辅助捕捉瞬态信号（如毛刺、干扰脉冲）。 四、高级功能与注意事项 1. 自动测量联动 部分MDO32型号支持“Cursor Auto”功能，自动调整光标至波形特征点（如峰值、零点）。 结合示波器的自动测量（Auto Meas），可一键获取光标区域内的频率、幅度数据。 2. 光标精度校准 定期校准示波器探头与内部基准，确保光标测量精度。 调整“光标分辨率”设置（如10mV/格、50ns/格），适应不同信号特性。 3. 多光标叠加分析 使用“光标叠加”功能，同时显示水平与垂直光标，实现时间与电压的同步分析。 案例：分析 开关电源中的电压瞬态变化与对应时间响应。 4. 注意事项 避免在高频信号测量时使用低带宽探头，导致光标读数失真。 确认触发模式正确（如边沿触发、视频触发），避免波形抖动影响光标定位。 记录测量数据时，同步保存示波器的设置参数（如时间基准、灵敏度），便于后续复现分析。 五、总结与进阶建议 光标模式的灵活切换是示波器高效使用的核心技能。通过掌握水平光标的时间测量与垂直光标的电压分析，工程师能快速定位信号特征、验证设计指标、排查电路故障。建议新手用户从基础操作入手，逐步尝试自动测量与多光标叠加功能；对于资深工程师，可结合示波器的数学分析工具（如FFT频谱分析）与光标联动，实现更复杂的信号解调与调试。 泰克MDO32示波器的光标系统不仅提供精准测量，更通过直观的界面与多样化功能，为电子测试工作带来极大便利。理解其操作逻辑与实战技巧，将显著提升工程师的信号分析效率与准确性。
|
