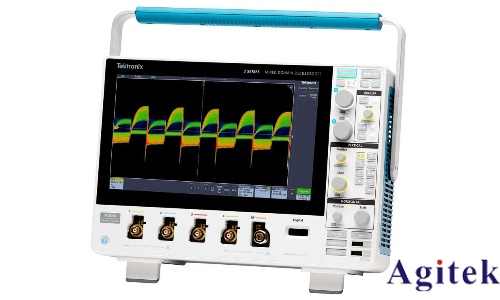

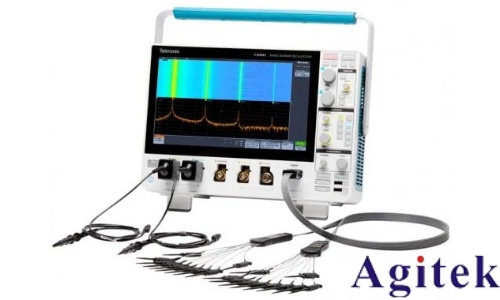

在现代电子系统中，信号完整性（Signal Integrity, SI）是确保数据传输可靠性和系统稳定性的核心要素。随着通信速率的提升和信号复杂度的增加，传统示波器已难以满足高精度测试需求。泰克MDO34系列混合域示波器凭借其集成化的硬件架构、卓越的带宽性能和智能化分析功能，为信号完整性测试提供了全面的解决方案。本文将结合技术原理与工程案例，探讨MDO34在信号完整性测试中的关键技术与应用实践。 一、MDO34系列示波器的技术架构与核心优势 泰克MDO34系列示波器（包括MDO3034和MDO3414等型号）采用混合域设计，集成了示波器、频谱分析仪、逻辑分析仪、任意波形发生器等多功能模块，其核心优势体现在三个方面： 1. 超宽带宽与低噪声性能 MDO34提供350 MHz至1 GHz的可升级带宽，标配3.9 pF低容性探头（如TPP1000），显著降低信号负载失真。其前端设计将随机噪声降低40%，在测量微小信号时（如RS485差分电压）可实现±1.5V至±2V的精确捕获，确保波形细节不失真。 2. 硬件频谱分析能力 内置的真正硬件频谱分析仪（而非基于FFT的软件分析）覆盖9 kHz至3 GHz频率范围，支持实时频域-时域同步分析。这一特性在排查高频干扰（如变频器产生的500 kHz电磁干扰）时尤为关键，可快速定位干扰源并量化其强度。 3. 多域协同分析机制 MDO34支持模拟信号、数字信号与射频信号的同步观测，其16条数字逻辑通道与频谱分析功能的结合，使得复杂嵌入式系统（如自动驾驶传感器网络）的调试效率提升2倍以上。例如，在分析CAN总线与模拟传感器同步信号时，工程师可实时对比时域波形与频谱特征，避免跨设备调试的繁琐流程。 二、信号完整性测试的关键技术解析 1. 波特率与定时参数测量 MDO34通过高精度时基（<50 ps触发抖动）和自动测量功能，可准确解析RS485、UART等通信协议的波特率偏差。例如，在某自动化生产线中，设备间通信误码率达10%，通过MDO34测量发现实际波特率较设定值偏差8%，调整后误码率降至0.1%。其“边沿触发+频谱锁定”模式可捕捉偶发定时错误，确保通信时序的一致性。 2. 波形畸变与抖动分析 利用示波器的12位垂直分辨率，MDO34能精确量化信号上升沿/下降沿时间（如从700 ps提升至350 ps），识别过冲、振铃等畸变现象。在工业电机控制系统中，若驱动器输出信号上升沿超过标准值（如>5 ns），可能导致开关器件过热。通过MDO34的“波形模板测试”功能，可预设合规阈值并自动标记异常波形，大幅缩短故障定位时间。 3. 电磁干扰与频谱特征检测 借助内置频谱分析仪的“峰值搜索”模式，MDO34能在3 GHz带宽内快速识别窄带干扰与宽带噪声。例如，某智能楼宇BA系统因附近电梯变频器干扰导致控制信号误码，使用MDO34频谱分析发现2.4 GHz频段存在强干扰峰，通过加装屏蔽电缆后干扰抑制比提升30 dB。此外，其“实时频谱瀑布图”功能可动态显示频谱随时间的变化，适用于排查间歇性干扰源。 三、典型工程案例与应用实践 案例1：工业自动化通信链路优化 某工厂PLC与变频器通过RS485通信频繁丢包，MDO34测量显示差分电压幅值仅为+1.6V（标准值≥+2V），且存在明显振铃。进一步频谱分析发现500 kHz处干扰峰值达-40 dBm，溯源为变频器接地不良。通过优化接地并加装磁环滤波器后，电压幅值恢复至+2.1V，通信误码率降至0.01%。 案例2：车载以太网信号一致性测试 在自动驾驶域控制器开发中，MDO34同步采集1000BASE-T1以太网物理层的模拟波形与逻辑数据，发现因线缆阻抗不匹配导致符号间干扰（ISI）。通过调整终端电阻并应用示波器的“眼图模板测试”功能，最终使抖动容限从15%提升至35%，满足ISO 11452-4电磁兼容标准。 案例3：电源纹波与噪声分析 使用MDO34的20 MHz带宽限制功能（配合TPP1000探头），对开关电源输出纹波进行量化。实测发现12V输出纹波峰峰值达120 mV（标准要求<50 mV），频谱分析显示其主要由开关频率（250 kHz）及其谐波构成。通过优化反馈环路参数，纹波降至30 mV，电源效率提升3%。 泰克MDO34系列示波器通过硬件级频谱分析、多域协同测量及高精度触发系统，为信号完整性测试提供了从时域到频域的全维度解决方案。其在工业自动化、汽车电子、通信设备等领域的应用，不仅提升了故障诊断效率，更推动了系统设计验证的标准化进程。
|
