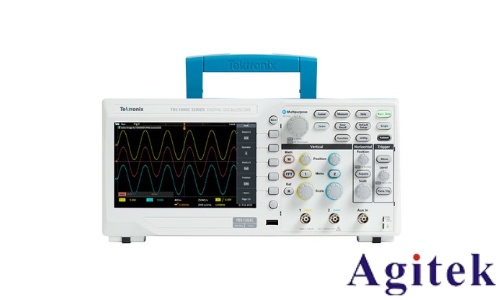

电流探头作为泰克示波器的重要配件，在电力电子、电机驱动、新能源等领域承担着精确测量电流信号的关键任务。本文将结合泰克示波器的技术特性，从基础连接、参数配置到高级调试技巧，系统讲解电流探头的设置流程，并针对常见问题提供解决方案，帮助工程师高效完成电流信号的精确测量。 一、电流探头选型与基础连接 1.1 确定测量需求 在设置电流探头前，需明确待测信号的参数范围： 电流幅值：根据被测设备的工作电流选择探头量程。例如，泰克TCP202探头支持0.5A~50A的测量范围，适用于中小功率电机驱动测试；而TCP0030则可覆盖30A~300A，适合工业变频器电流监测。 频率特性：高频开关电源（如SiC器件应用）需选用带宽≥100MHz的探头（如TCPA300），避免信号失真；低频电机电流（50Hz~1kHz）可选用TCP202等常规型号。 环境适应性：高温或强电磁干扰场景需选用防护等级高的探头，如TCP312具有IP65防护能力。 1.2 物理连接规范 电源与探头连接：确保示波器断电状态下，将探头BNC接口插入示波器对应通道（如CH1），并通过专用电源适配器为探头供电（部分型号需外部供电）。 信号接入方式：采用"分芯结构"设计，将探头钳口环绕待测导线，确保箭头标识方向与电流流向一致。例如测量逆变器IGBT驱动电流时，需将探头环绕栅极驱动线。 接地处理：探头接地线应就近连接至 电路参考地，避免地线过长引入共模干扰。 二、示波器参数配置详解 2.1 通道设置与耦合模式 输入耦合选择： AC耦合：滤除直流分量，适用于观察交流纹波（如电机相电流高频分量）。 DC耦合：保留直流成分，适用于测量包含偏置电流的脉冲信号（如光伏逆变器启动电流）。 示例：测试电动汽车DC/DC变换器时，选择DC耦合可同时分析稳态电流与动态纹波。 垂直灵敏度调节： 根据探头衰减系数设置示波器垂直档位。例如TCP202衰减系数为100mV/A时，示波器应设置为100mV/div，确保波形显示在屏幕有效区域。 2.2 触发系统优化 触发源选择：优先选择与探头连接的通道作为触发源（如CH1）。 触发模式配置： 边沿触发：适用于周期性电流波形（如电机换向电流）。 脉冲宽度触发：监测过流保护动作时的电流尖峰。 案例：在变频空调压缩机启动测试中，设置上升沿触发可准确捕获启动浪涌电流。 触发电平调整：将电平设置在信号幅值的30%~70%区间，避免误触发或漏触发。 2.3 探头系数校准 零点校准：短接探头输出端，通过示波器"探头校准"功能调整偏移量至零位。 增益校准：输入已知标准电流源（如1A），调节示波器增益使显示值与源值一致。 注意：部分高端探头（如TCPA300）具备自动校准功能，可通过示波器菜单一键完成。 三、高级调试与数据分析 3.1 波形显示优化 时基调整：高频信号（如开关电源MOSFET漏极电流）需设置ns级时基，观察开关瞬态；低频信号（如电网电流）采用ms级时基分析周期特性。 带宽限制： 开启20MHz带宽限制可抑制高频噪声（适用于电机驱动测试）； 关闭带宽限制用于捕获GHz级快速边沿（如SiC器件开关电流）。 3.2 测量参数提取 自动测量功能：调用示波器内置的RMS、峰值、频率等测量工具，快速获取电流有效值、峰值系数等数据。 波形数学运算： 通过示波器FFT功能分析电流谐波含量； 利用减法运算提取差模电流（如电机两相电流相减）。 3.3 数据记录与导出 波形存储：使用示波器U盘接口保存CSV格式数据，便于MATLAB/Python后续分析。 模板测试：创建电流波形模板，通过"通过/失败"测试快速判定器件性能。 四、常见问题与故障处理 4.1 探头损坏预防 带电插拔风险：严禁在电路通电状态下连接/断开探头，避免瞬态高压损坏内部电路。 过流保护： 测量前确认探头额定电流（如TCP312A最大300A）； 发生过流时，立即关闭电源并检查磁环线圈是否烧毁。 4.2 测量误差分析 地线过长引入干扰： 解决方案：采用凯尔文夹就近接地，或使用差分探头替代单端测量。 探头未校准误差： 定期（每季度）进行增益与零点校准，确保精度优于±1%。 4.3 波形异常处理 基线偏移：检查探头是否消磁（按下消磁按钮），或调整示波器垂直偏移旋钮。 波形失真： 若出现削顶现象，降低探头衰减系数；若低频信号出现锯齿波，检查连接线是否接触不良。 本文从工程实践角度系统阐述了泰克示波器电流探头的设置方法，涵盖了从基础连接到高级调试的全流程。随着宽禁带器件（如GaN）的普及，未来电流探头将向更高带宽（≥1GHz）、更小体积（PCB集成式）方向发展。建议用户定期参加厂商技术培训，结合示波器固件升级功能，持续提升电流测量系统的性能与可靠性。 通过遵循上述设置规范与注意事项，工程师可充分发挥泰克示波器电流探头的测量能力，为电力 电子系统设计、能效测试及故障诊断提供精准的数据支撑。
|
