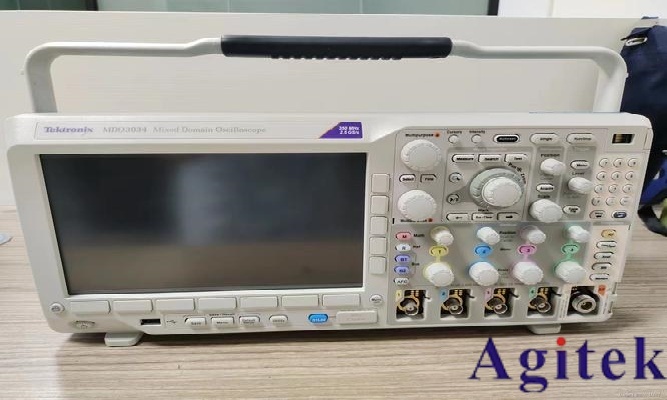

一、余晖功能原理与核心优势 泰克MDO3104示波器的余晖模式通过叠加显示历史波形轨迹，将瞬态信号变化转化为可视化时间序列。其核心原理如下： 1. 波形叠加机制 示波器以高采样率记录输入信号，并在显示屏上逐帧叠加新旧波形。新波形以高亮度显示，旧波形随时间推移逐渐衰减，形成从亮到暗的动态渐变效果。 2. 时间维度可视化 通过调节余晖时间参数（如0.5秒、2秒、5秒等），用户可自定义波形保留时长。较长的余晖时间适用于观察低频信号变化趋势，而短余晖则聚焦高频瞬态事件。 3. 色彩与亮度编码 彩色余晖模式下，示波器根据波形出现频率自动分配颜色：高频区域呈现亮色，低频区域渐变为暗色，直观反映信号频率分布与动态变化。 二、余晖功能开启与参数配置 步骤1：进入显示菜单 按下示波器前面板上的“DISPLAY”键，通过旋钮或方向键选择“余晖（Persistence）”选项。部分型号支持触摸屏操作，可直接点击对应菜单图标。 步骤2：启用余晖模式 在“余晖”子菜单中，将默认的“关闭（Off）”切换至所需时长（如1秒、3秒或“无限（∞）”）。“无限”模式将持续叠加波形直至手动关闭，适用于长时间信号监测。 步骤3：调整余晖强度与颜色 亮度衰减速率：通过“余晖强度（Persistence Intensity）”选项调节旧波形亮度衰减速度。高值（如90%）可保留更多历史细节，低值（30%）则突出最新波形。 色彩映射：部分高级型号支持自定义色温曲线（如“冷色-暖色渐变”），增强不同频率信号的视觉区分度。 步骤4：触发与同步设置优化 为避免波形重叠混乱，建议配置触发条件（如边沿触发、脉宽触发），确保每次捕获的波形相位对齐。例如，分析 开关电源纹波时，可设置触发点为 电压上升沿，同步余晖显示。 三、典型应用场景与实战案例 1. 瞬态信号捕捉与故障定位 通过设置余晖时间为2秒，观察电机启动瞬间的电流波形。亮色轨迹代表高频浪涌成分，暗色区域显示稳态电流，快速定位异常脉冲的持续时间与幅值。 技巧：结合“触发延迟”功能 在余晖模式下启用触发延迟（如500μs），示波器仅显示触发事件后的波形余晖，排除干扰信号，精准聚焦故障时段。 2. 噪声源识别与频谱分析 开启频谱分析模块（选配MDO3SA），同步余晖功能观察频域变化。高频噪声在频谱图中表现为亮色尖峰，对应时域波形中的密集轨迹，帮助定位干扰频段。 3. 周期性信号相位对比 案例：多通道相位差测量 同时接入两路相位偏移信号，设置不同余晖颜色。通过观察波形叠加后的颜色交错区域，直观判断相位差大小（如亮色重叠区表示同相位，暗色区为反相）。 4. 教学与演示工具 场景：信号调制演示 在通信原理实验中，利用余晖模式展示AM、FM调制信号的包络变化。学生可通过波形颜色渐变理解载波与调制信号的频率关系。 四、注意事项与常见问题 1. 探头校准与接地 使用前确保探头衰减系数正确设置（如×10或×1），避免测量误差。 示波器与被测设备共地，防止浮地测量引入干扰。 2. 余晖时间与采样率平衡 长余晖时间可能降低实时刷新率。当观察高频信号时，建议缩短余晖时间（如500ms）并提高采样率（≥5GS/s）。 3. 波形混淆处理 若叠加波形过于密集，可启用“波形消隐（Waveform Blank）”功能，仅显示当前触发周期的波形，避免历史数据干扰。 五、进阶功能扩展（选配模块） MDO3AFG模块：任意波形叠加 通过内置函数发生器生成参考波形，与实测信号叠加显示，实时对比信号失真。 MDO3MSO模块：16通道逻辑分析 结合数字通道余晖显示，同步分析模拟信号与逻辑时序，适用于 嵌入式系统调试。 泰克MDO3104示波器的余晖功能为复杂信号分析提供了强大的可视化工具。通过合理配置参数、结合触发策略与选配模块，用户可高效解决瞬态捕获、噪声诊断等工程难题。
|
