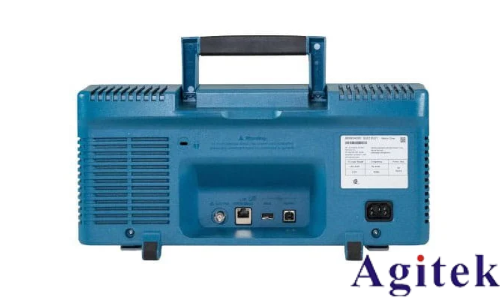

一、设备概述 泰克TBS2102B示波器是一款高性能便携式仪器，适用于电子工程、通信、医疗设备等领域。其核心特点包括： 1. 双通道观测：支持同时显示两个信号通道，便于对比分析。 2. 自动测量功能：可快速获取频率、幅值、周期等参数。 3. 存储与回放：支持波形数据保存及后续离线分析。 4. 高分辨率彩色屏：直观显示波形细节，优化观测体验。 二、面板与接口介绍 1. 控制面板 垂直调节旋钮（CH1/CH2）：调整波形垂直位置和幅值。 水平调节旋钮：控制时间轴缩放及波形位置。 触发设置菜单：设定触发类型（如边沿触发、脉冲触发）。 Auto按钮：一键自动优化波形显示参数。 存储/回放键：管理波形数据存储与调用。 2. 接口配置 输入通道：双BNC接口（CH1/CH2），支持探头连接。 电源接口：接入交流电源（需确保接地安全）。 三、基本操作步骤 1. 连接与初始化 电源连接：插入电源线，按下电源键启动示波器。 探头连接： 1. 将探头BNC端连接至示波器通道（如CH1）。 2. 探头尖端接触待测信号点，确保接地线连接被测电路地线。 3. 调整探头衰减比（如10X或1X），匹配信号幅度。 2. 波形观测与调整 垂直设置： 旋转CH1/CH2旋钮调整波形幅值（如0.5V/div）。 使用垂直移动旋钮定位波形至屏幕中心。 水平设置： 调整时间刻度（如1ms/div）以观测完整周期。 水平移动旋钮优化波形水平位置。 触发设置： 选择触发源（CH1/CH2或外部触发）。 设定触发电平（确保波形稳定显示）。 触发模式可选“自动”（无信号时显示光迹）或“常态”（依赖信号触发）。 3. 测量与存储 自动测量：按下“Auto”键，示波器自动识别并显示频率、幅值等参数。 手动测量：通过菜单选择特定参数（如周期、占空比），使用光标功能定位测量点。 波形存储： 按下“Save”键，选择存储位置（内部存储器或USB设备）。 回放时调用“Recall”键加载历史数据。 四、高级功能与应用 1. 存储与捕获模式 实时捕获模式：高速采样适用于瞬态信号分析。 波形序列模式：连续捕获多波形，用于故障诊断。 存储深度调整：通过菜单设置采样点数（如10k~1M点），平衡分辨率与速度。 2. 探头补偿与校准 补偿步骤： 1. 连接探头至校准信号源（如示波器自带校准输出）。 2. 调整探头补偿电容（根据提示调节至波形无失真）。 探头类型选择： 通用探头（低频信号，10X衰减）。 差分探头（高压差或共模噪声环境）。 3. 数学运算与叠加 波形运算：支持加减、乘除、傅里叶变换等高级分析。 通道叠加（Add模式）：将CH1与CH2信号叠加显示，便于相位差分析。 五、注意事项与维护 1. 安全规范 确保电源接地，避免触电风险。 测量高压信号时使用隔离探头，并佩戴绝缘手套。 避免静电冲击，操作前佩戴防静电手环。 2. 维护建议 每月校准一次垂直增益与时间基准（使用标准信号源）。 定期清洁屏幕与接口，避免灰尘影响散热。 长期存放时保持环境干燥（湿度<70%），避免电路板腐蚀。 六、故障排除指南 1. 波形显示异常 检查探头连接是否松动或补偿是否正确。 确认触发设置是否匹配信号频率（如高频信号需提高触发灵敏度）。 2. 测量数据不准确 验证探头衰减比是否与示波器设置一致。 使用示波器自检功能（Self Test）排查硬件故障。 TBS2102B示波器凭借其双通道观测、自动测量及高级分析功能，为工程师提供了精准的信号分析工具。通过合理配置触发模式、优化探头设置，用户可高效完成从基础测量到复杂信号分析的多种任务。遵循安全规范与维护建议，可延长设备使用寿命，确保长期稳定性。
|
