SL2516D脚位兼容LN2516车灯照明专用芯片 48V降压IC 25W功率

[复制链接]
发表于 2023-2-25 10:59:27 | 显示全部楼层 |阅读模式
关键词: DCDC , 降压恒流 , LED驱动芯片
SL2516D
二功能平均电流LED恒流驱动器


概述
  SL2516D 是一款外围电路简单,适用于8-90V电压范围的非隔离式降压型大功率恒流LED
驱动芯片。
  SL2516D 采用了PWM工作模式,典型工作频率为140KHz。在应用中可以采用较小值的电
感,可以有效节省空间。
  SL2516D 通过对MODE端口进行控制实现二功能切换。MODE悬空时为高亮模式,MODE接
高电平时为低亮模式,其中低亮电流为高亮电流的50%。
  SL2516D 采用ESOP8封装,芯片底部散热片内置SW脚


特点
● 内置功率MOS
● 输入电压范围:8V-90V
● 效率90%
● 输出电流范围:100MA-1.5A
● 平均电流工作模式
● 过温时减小输出电流
● 工作频率:140KHz


应用
● 直流或交流输入LED驱动器
● RGB背光LED驱动
● 电动自行车照明
● 摩托车照明
● 汽车照明

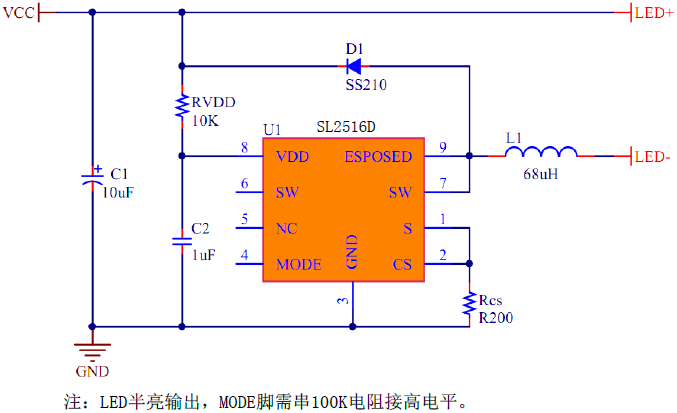

电路图
