概述
SL6015 是一款工作在电感电流连续模式下的降压型LED
恒流驱动器。用于高效地驱动一颗或者多颗串联LED。芯
片的输入电压范围为5V~55V，输出电流外部可调，最大可
达1.2A。
SL6015 内部集成功率管，并采用高端电流检测方式。通过
外部电阻可以设定LED 输出的平均电流，并可以通过DIM
引脚接收模拟调光和很宽范围的PWM 调光信号。当DIM
的电压低于0.3V，芯片内部的功率管关断，SL6015 进入
低功耗的待机模式。
SL6015 内部集成了自动温度补偿控制电路，当芯片内部的
温度超过130℃时，LED 输出电流会随着温度的上升而逐
渐减小，并最终稳定在某一电流值。这就避免了传统过温
保护所引起的LED 低频闪烁问题。当芯片内部的温度上升
到150℃时，LED 输出电流减小至零。
特点
高达97%的效率
自动温度补偿控制
宽输入电压范围：5V~55V
最大1.2A 输出电流
DIM 脚可进行PWM 和模拟调光
±2%输出电流精度
内置LED 开路保护
软启动时间可调
采用SOT89-5L 封装
应用
低压LED 射灯替代卤素灯
低压工业LED 照明
LED 装饰照明
其它LED 照明

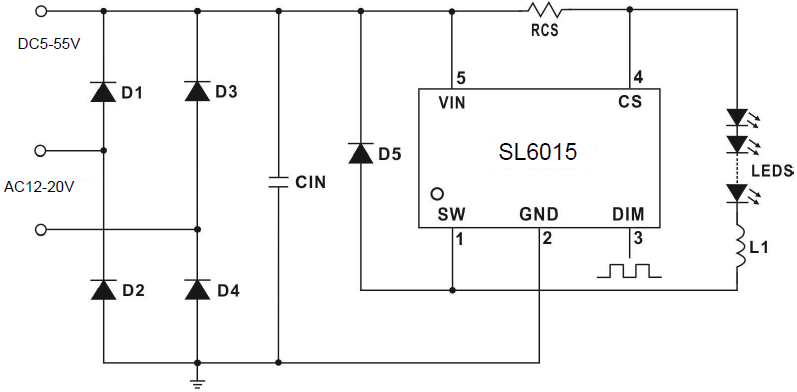

应用电路图
|
|
