HTN865B：150W大功率内置MOS升压芯片方案
发布时间：2025-7-15 17:20
发布者：eechina
|

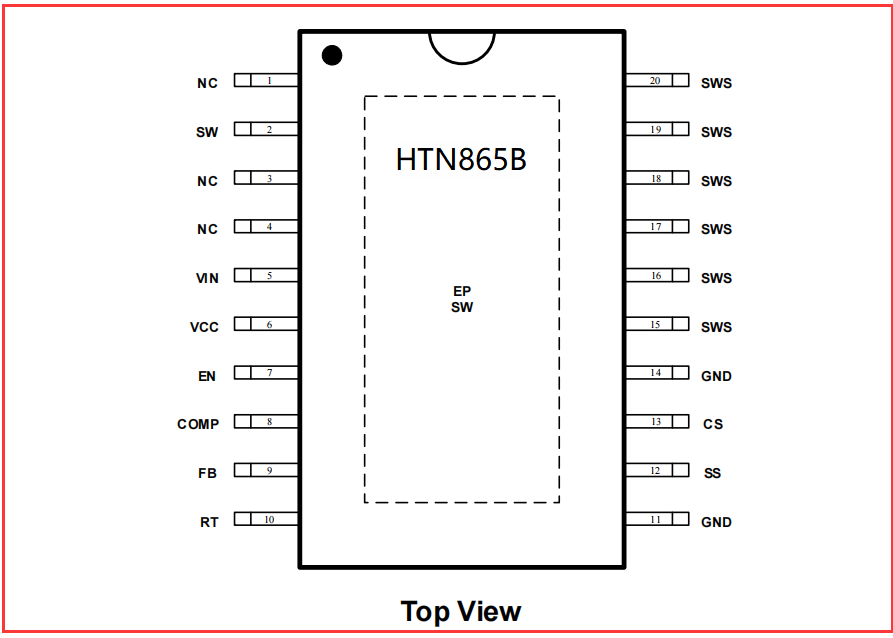

作者：深圳市永阜康科技有限公司 引言 在很多锂电池供电的电子产品应用设计中经常会涉及到升压电路的设计，对于较大的功率输出、如70W以上的DC-DC升压电路，基本上都是采用控制器外接开关管的Boost升压结构。但是这种升压电路也有很多弊端：外围电路复杂、PCB空间大、布局布线要求高，调试过程繁琐，成本高。 深圳市永阜康科技有限公司针对大功率的升压应用需求，推广一款集成20A开关管的36V输出、大电流非同步DC-DC升压IC-HTN865B。HTN865B采用独到的电路研发技术以及先进的半导体工艺，重载时高达95%以上的工作效率，无需外加散热器，可稳定输出150W。 概述 HTN865B是一款高功率异步升压转换器，集成8mΩ功率开关管，为便携式系统提供高效的小尺寸解决方案。 HTN865B具有2.8V至36V宽输入电压范围，可为不同应用的不同供电方式提供支持。该器件具备20A开关电流能力，并且能够提供高达36V的输出电压。 HTN865B还支持可编程的软启动，以及可调节的开关峰值电流限制。 HTN865B通过RT管脚外接电阻调整开关频率， 开关频率范围为100KHz-1000KHz。 HTN865B采用峰值电流模式控制和外置补偿网络，更简单更灵活的使系统稳定。 HTN865B通过EN可以控制开启和关断。 特点 ・宽输入电源范围2.8V-36V, 输出电压范围：最高 36V ・内置40V 8mΩ功率NMOS ・开关频率可调100K-1MHz ・开关MOS过流阈值可调，最高20A ・欠压保护和过热关断保护 ・无铅封装，ETSSOP20 应用 蓝牙/ Wi-Fi音箱、充电 、移动电源、电子烟、大功率应急电源 HTN865B应用信息 1、 HTN865B脚位图

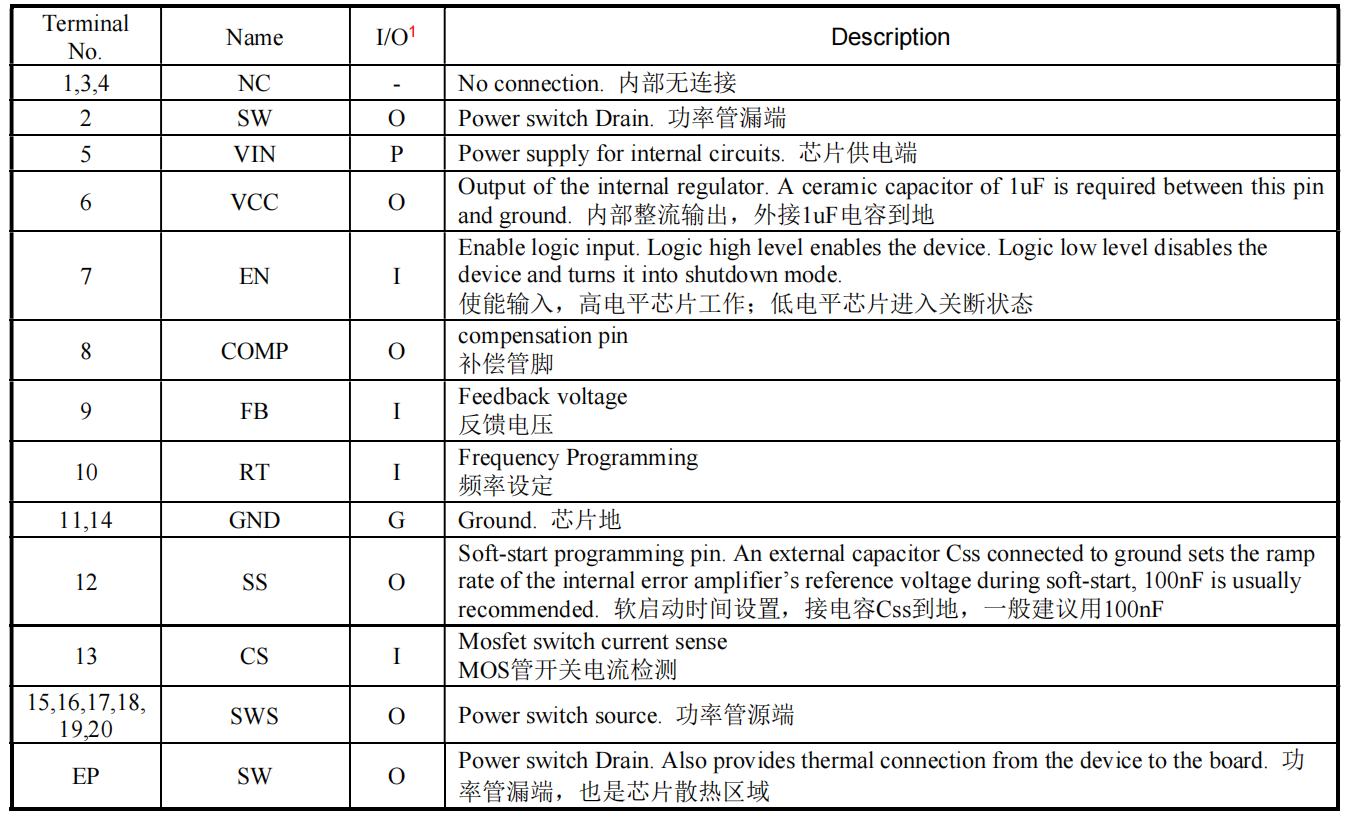

2、 HTN865B管脚说明

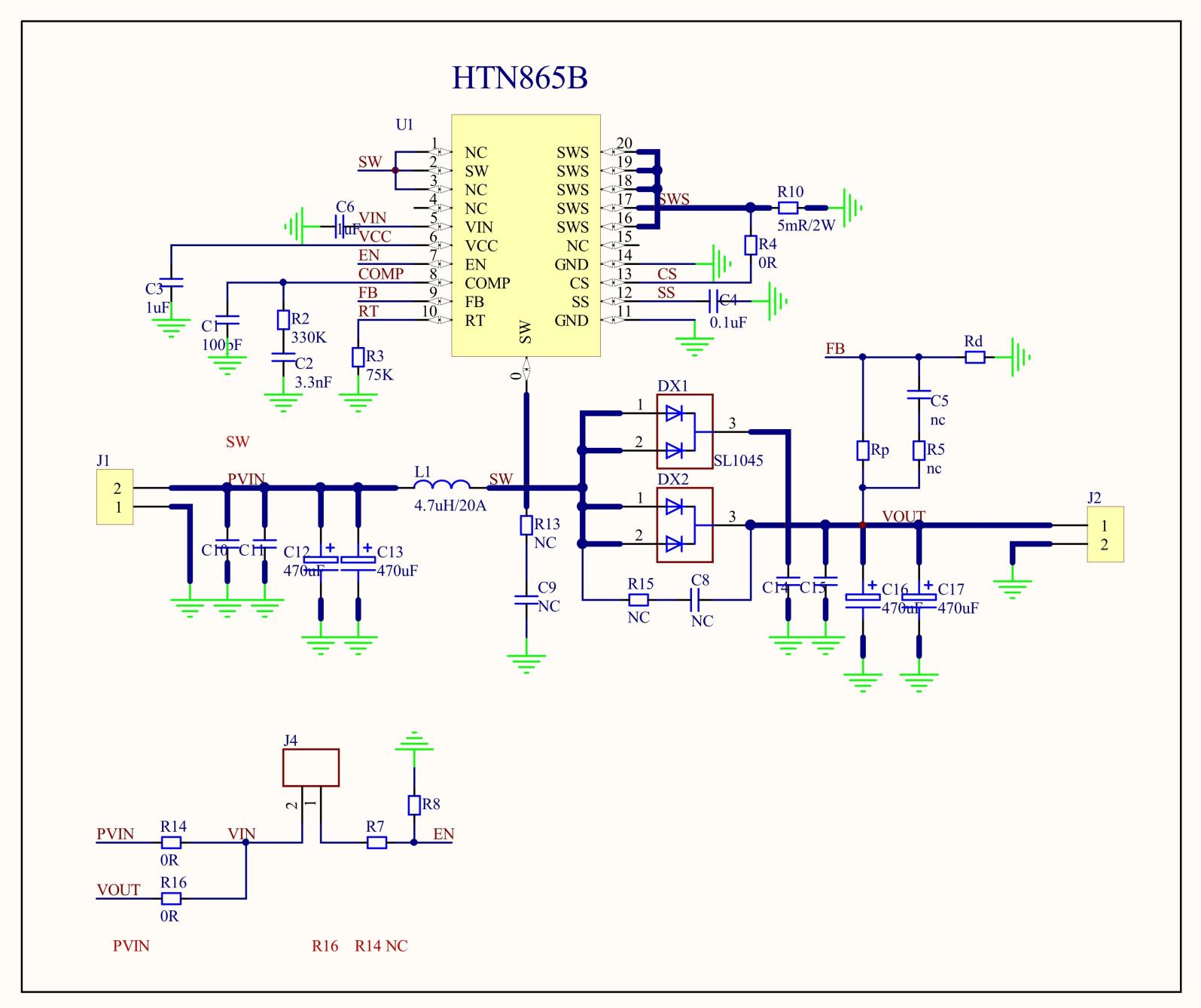

3、 HTN865B DEMO 应用示意图

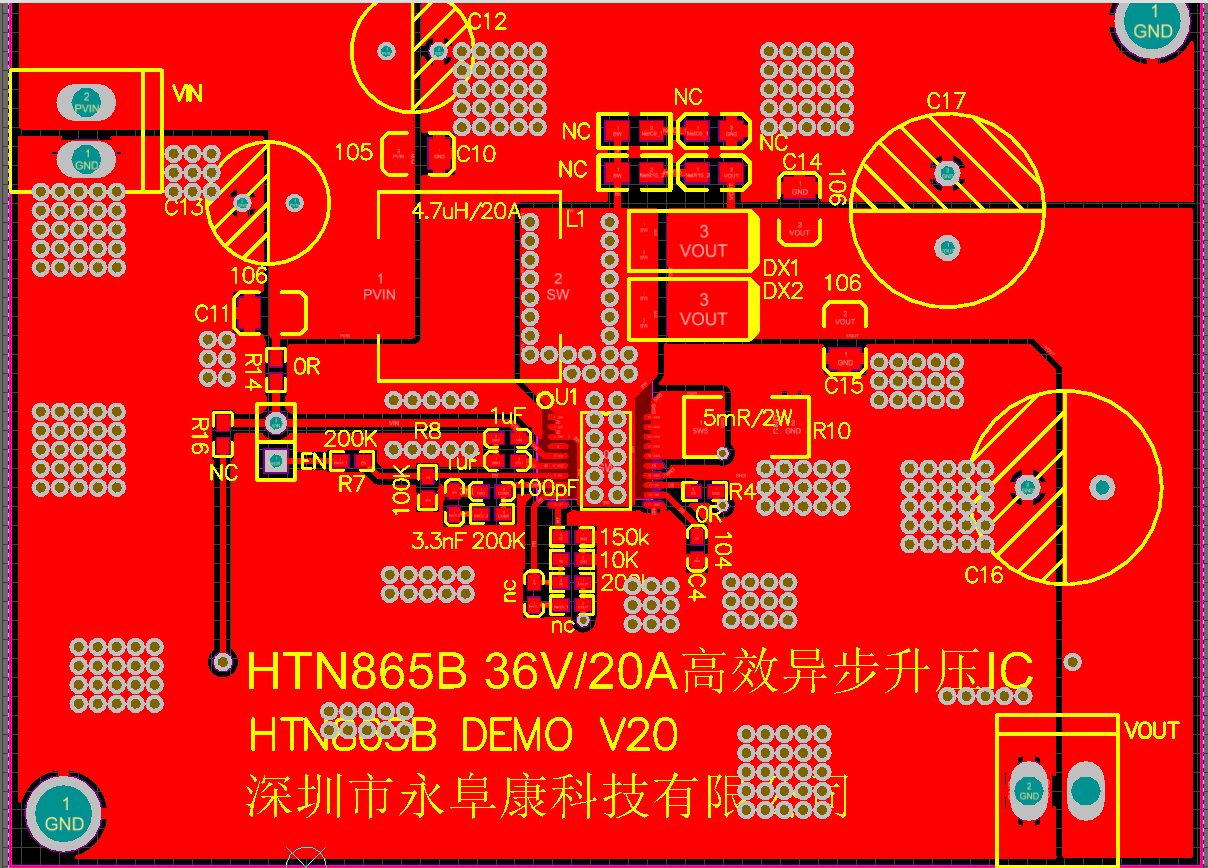

4、HTN865B DEMO板PCB顶层设计图

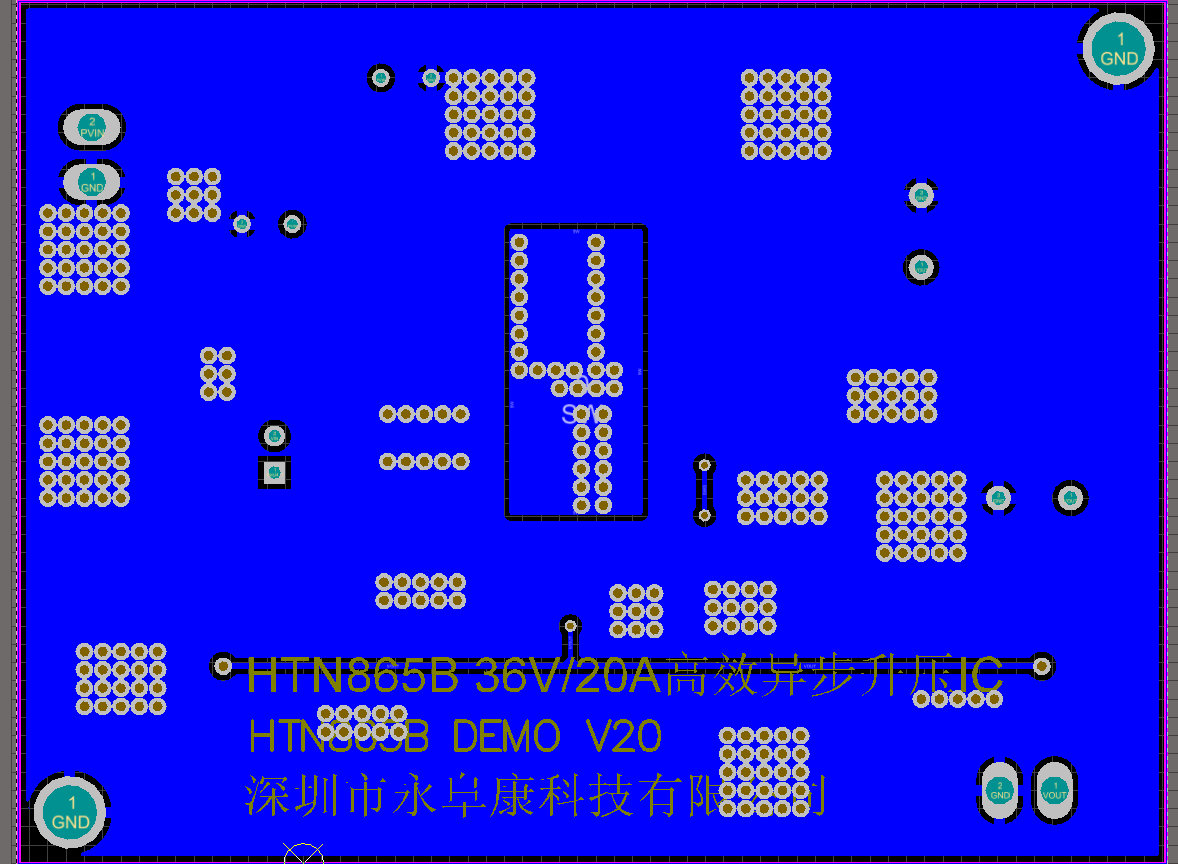

5、HTN865B DEMO板PCB底层设计图
6、 HTN865B DEMO板贴片图

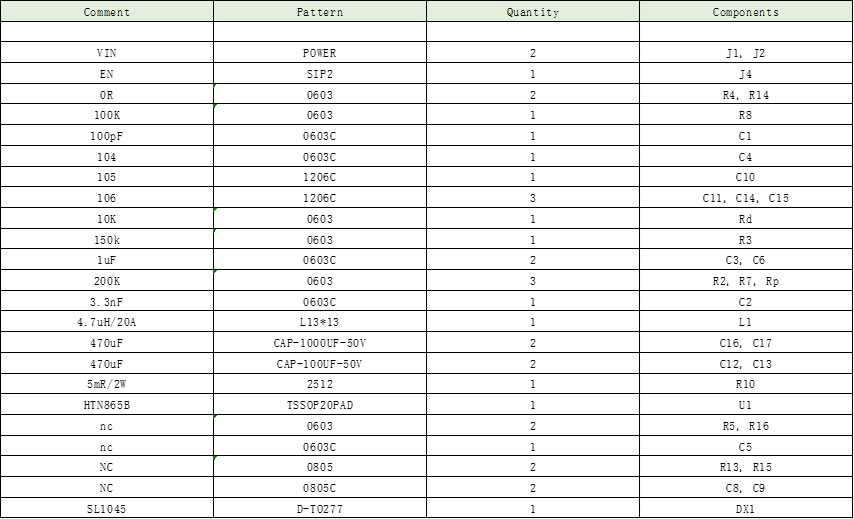

7、HTN865B DEMO板物料清单

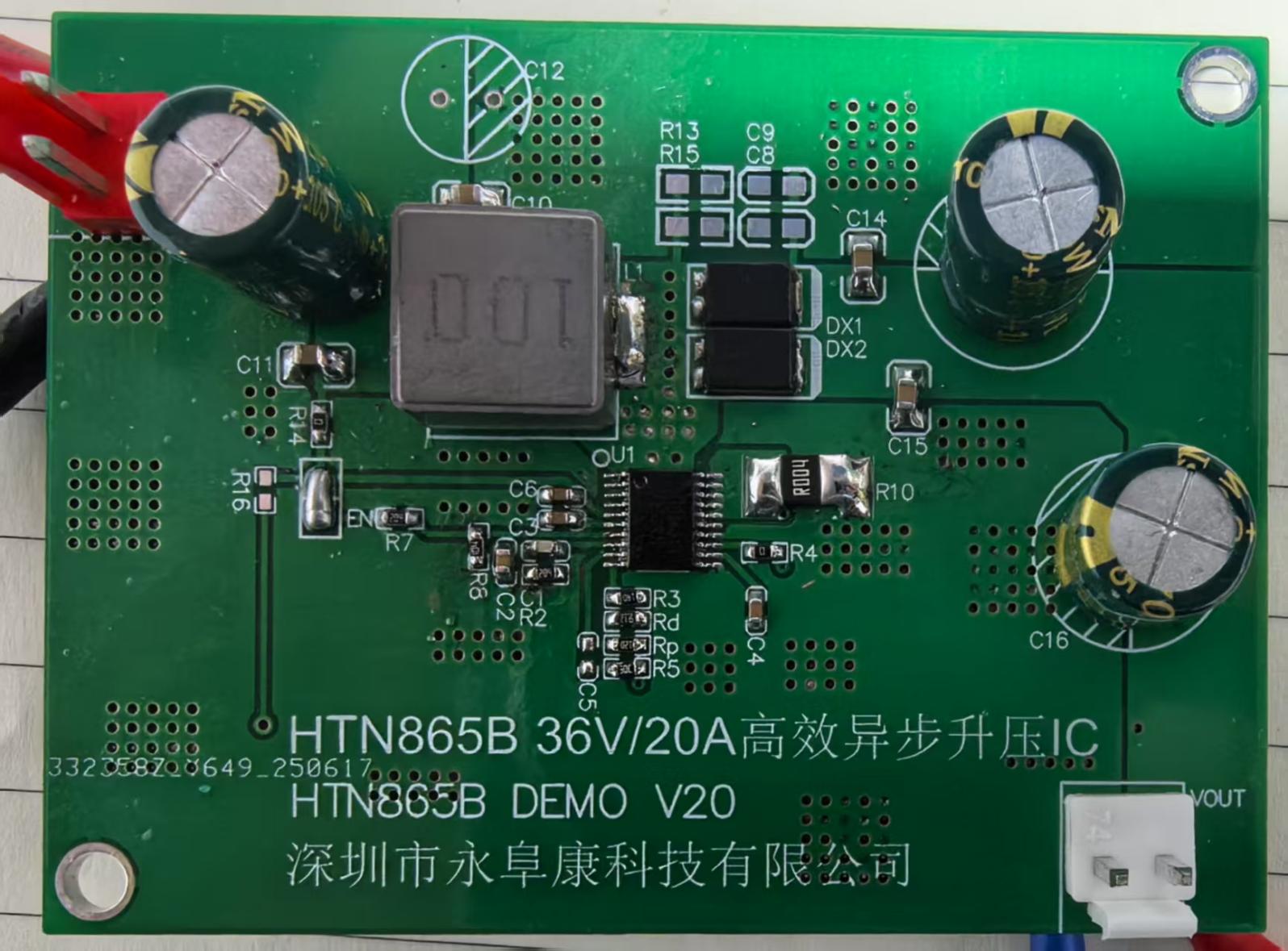

8、HTN865B DEMO板实物图
|
