DC3.1V~60V宽输入电压降压恒流LED背光驱动芯片 SL9008B
[复制链接]
小郑
小郑
当前离线
积分
5415
发表于 2022-11-26 10:02:45
|
显示全部楼层
|
阅读模式
白皮书下载:测量系统构建完整指南
贸泽电子有奖问答视频,回答正确发放10元微信红包
关键词:
降压恒流
,
DCDC
,
LED驱动芯片
概述
SL9008B 是一款内置60V 功率MOS
高效率、高精度的开关降压型大功率
LED
恒流驱动芯片。
SL9008B 采用固定关断时间的峰值电
流控制方式,关断时间可通过外部
电容
进
行调节,工作频率可根据用户要求而改变。
SL9008B 通过调节外置的
电流
采样电
阻,能控制高亮度LED 灯的驱动电流,使
LED 灯亮度达到预期恒定亮度。
在DIM 端加
PWM
信号,可以进行
LED 灯调光。DIM 端同时支持线性调光。
SL9008B 内部还集成了VDD稳压管以
及过温保护
电路
等,减少外围元件并提高
系统可靠性。

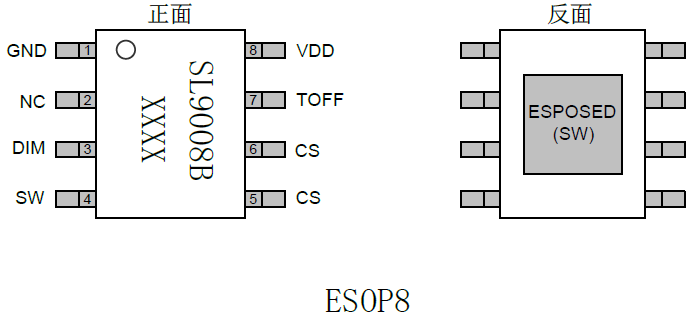

SL9008B 采用ESOP8 封装。散热片内
置接SW 脚。
特点
◆内置60V MOS
◆宽输入
电压
范围:3.1V~60V
◆高效率:可高达93%
◆支持PWM 调光和线性调光
◆最大工作频率:1MHz
◆CS 电压:250mV
◆芯片供电欠压保护:2.6V
◆关断时间可调
◆智能过温保护
◆内置VDD 稳压管
应用
◆自行车、电动车、摩托车灯
◆强光手电
◆LED 射灯
◆大功率LED 照明
◆LED 背光

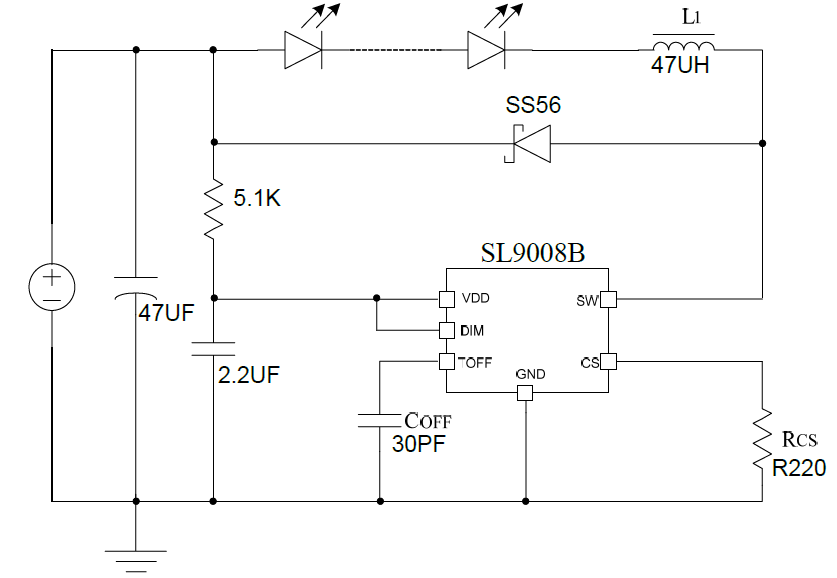

电路图
