【教程7】疯壳·人形街舞机器人-外部 Flash 读写

Linda-x

多自由度人形双足舞蹈机器人

——疯壳·机器人开发系列

外部 Flash 读写

    1SPI 简介

    本章将使用 IAP15W4K61S4 单片机的 SPI 接口，对外部 Flash 进行读写操作。

    SPI 是一种全双工、高速、同步的通信总线，有两种操作模式：主模式和从模式。在主模式中支持高达 3Mbps 的速率（工作频率为 12MHz 时，如果 CPU 主频率采用 20MHz 到 36MHz，就可以更高，从模式时速度无法太快），还具有传输完成标志和写冲突标志保护。SPI 的功能框图如下图所示：


    图 1
    SPI 接口其实是一个 8 位移位寄存器和数据缓冲器，数据可以同时发送和接收。在 SPI 数据的传输过程中，发送和接收的数据都存储在数据缓冲器中。

    对于主模式，如果要发送一个字节的数据，只需要将这个数据写到 SPDAT 寄存器中。主模式下/SS 信号不是必须的，但是在从模式下，必须在/SS 信号变为有效并接受到合适的时钟信号后，方可进行数据传输。在从模式下，如果一个字节传输完成后，/SS 信号变为高电平，这个字节立即被硬件逻辑标志为接收完成， SPI 接口准备接收下一个数据。
    2硬件设计

    本次我们所使用的外部 Flash 是 W25X20CL，它一共有 8 个引脚。1 号引脚 CS 用于芯片的选择。2 号引脚 DO 是数据输出引脚。3 号引脚 WP 是写保护。4 号是GND。5 号 DIO 引脚既可以作为数据输入，也可以作为数据输出。6 脚 CLK 是 Flash 的串行时钟信号。第 7 脚用于暂停 SPI 的通信。最后 VCC 就是电源脚。具体的硬件连接如下图所示。


    图 2
    3软件设计

    本次软件设计主要是讲解 SPI 读写外部 Flash，在此之前，先简要介绍 3 个与

    SPI 相关的主要寄存器，其它相关寄存器可以参考官方数据手册中的相关章节。

    （1）SPI 控制寄存器 SPCTL


    图 3
    SSIG：SS 引脚忽略控制位。

    SSIG=1，MSTR（位 4）确定器件为主机还是从机。SSIG=0，SS 脚用于确定器件为主机还是从机。
    SPEN：SPI 使能位。

    SPEN=1，SPI 使能。

    SPEN=0，SPI 被禁止，所有 SPI 引脚都作为 I/O 使用。

    DORD：设定 SPI 数据发送和接收的位顺序。DORD=1，数据字的最低位最先发送。DORD=0，数据字的最高位最先发送。
    MSTR：主/从模式选择位。CPOL：SPI 时钟极性。
    CPOL=1，SCLK 空闲时为高电平。SCLK 的前时钟沿为下降沿而后沿为上升沿。

    CPOL=0，SCLK 空闲时为低电平。SCLK 的前时钟沿为上升沿而后沿为下降沿。

    CPHA：SPI 时钟相位选择。

    CPHA=1，数据在 SCLK 的前时钟沿驱动，并在后时钟沿采样。

    CPHA=0，数据在/SS 为低时被驱动，在 SCLK 的后时钟沿被改变，并在前时钟沿被采样。
    SPR1、SPR0：SPI 时钟频率选择控制位。如下图所示：


    图 4
    （2）SPI 状态寄存器 SPSTAT


    图 5
    SPIF：SPI 传输完成标志

    当一次串行输出完成时，SPIF 置位。此时，如果 SPI 中断被打开，则产生中断。当 SPI 处于主模式且 SSIG=0 时，如果/SS 为输入并被驱动为低电平，SPIF 也将置位，表示“模式改变”。SPIF 标志通过软件向其写入“1”清零。WCOL：SPI 写冲突标志。
    在数据传输的过程中如果对 SPI 数据寄存器 SPDAT 执行写操作，WCOL 将置位。WCOL 标志通过软件向其写入“1”清零。
    （3）控制 SPI 功能切换的寄存器 AUXR1（P_SW1）


    图 6


    图 7
    DSP：SPTR 寄存器选择位。

    0，使用缺省数据指针 DPTR0。
    1，使用另一个数据指针 DPTR1。首先看一下 SPI 初始化函数。


    代码1

    SPI 初始化函数，其实就是配置 SPI 相关寄存器的几个位。当然，大家也可以按照自己的实际需求进行配置。
    完成 SPI 初始化之后，就可以使用 SPI 发送接收函数。


    代码2

    在 SPI_SendByte（u8 SPI_SendData）函数中，首先是将要发送的数据放入 SPI 数据寄存器SPDAT 中，然后判定 SPI 状态寄存器 SPTAT 中的 SPIF 位。等待数据写入完成之后，清除中断标志和写冲突标志。由于 SPI 为双工通讯，最后就能返回得到的数据。
    关 于 外 部 Flash W25X20CL 的 使 用 ， 其 实 就 是 通 过 SPI_SendByte(u8 SPI_SendData)写指令、写地址、写数据。外部 Flash 的使用方法详情可以读数据手册。
    另外，本次实验还用到了串口，串口的使用方法可以阅读前面的章节：串口控制舵机原理。
    4        实验现象

    首先打开下载软件 STC-ISP。


    图 8
    （1）点击 Keil 仿真设置，添加 STC 相关的头文件。STC 的相关头文件路径是我们之前安装 Keil C51 的路径，如果之前采用的默认路径，那么选择 C 盘 Keil 文件夹。


    图 9
    （2）添加完 STC 相关的头文件，点击弹窗中的确定。


    图 10

    （3）设置单片机的型号、最低波特率、最高波特率如下图所示，硬件选项等选项默认即可。串口号根据实际情况选择。


    图 11
    （4）点击打开程序文件，选择我们例程中的.hex 文件。


    图 12
    （5）点击下载/编程，下载代码。


    图 13

    （6）按一下电路板上面的 RST 按键，完成下载。


    图 14

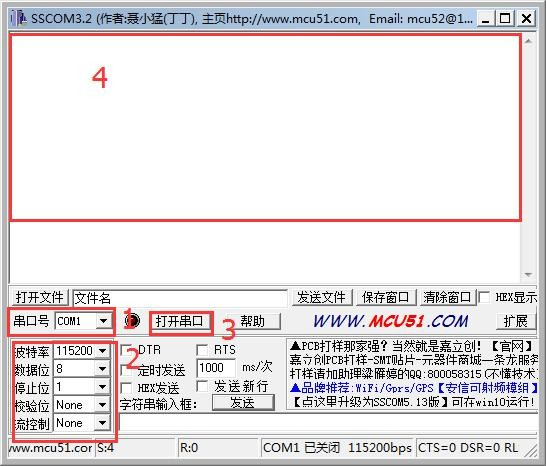

    代码下载完成之后，打开串口调试助手，如下图所示。

    （1）选择串口号，我们图中是 COM1，这个根据实际情况选择。

    （2）配置串口参数，波特率为 115200，数据位 8，停止位 1，没有校验位和控制流，与下图一致。
    （3）点击打开串口。


    图 15
    完成上述操作，运行代码之后，就会看到串口调试助手区域 4 中会显示出读写 Flash 的数据信息。


    图 16
