SL1585 30V 3A 500kHz同步降压芯片
描述
SL1585是一款高频、同步、整流、降压、开关模式转换器，内置MOSFET。它提供了一种非常紧凑的解决方案在宽输入电源范围内实现4A峰值输出电流，具有出色的负载和线路调节能力。
SL1585需要最少数量的现成外部元件，节省空间，提供ESOP8封装。
特点
4V至30V的宽工作输入范围
内部软启动
3A持续输出电流
输出可调范围为0.925V
固定500kHz开关频率
集成内部补偿
不需要肖特基二极管
热关机
打嗝模式下的短路保护
内置过电流限制
-40℃至+85℃温度范围
内置过压保护
提供ESOP8封装
应用领域
闭路电视摄像机
蓄电池充电器
平板电视和显示器
分布式电力系统

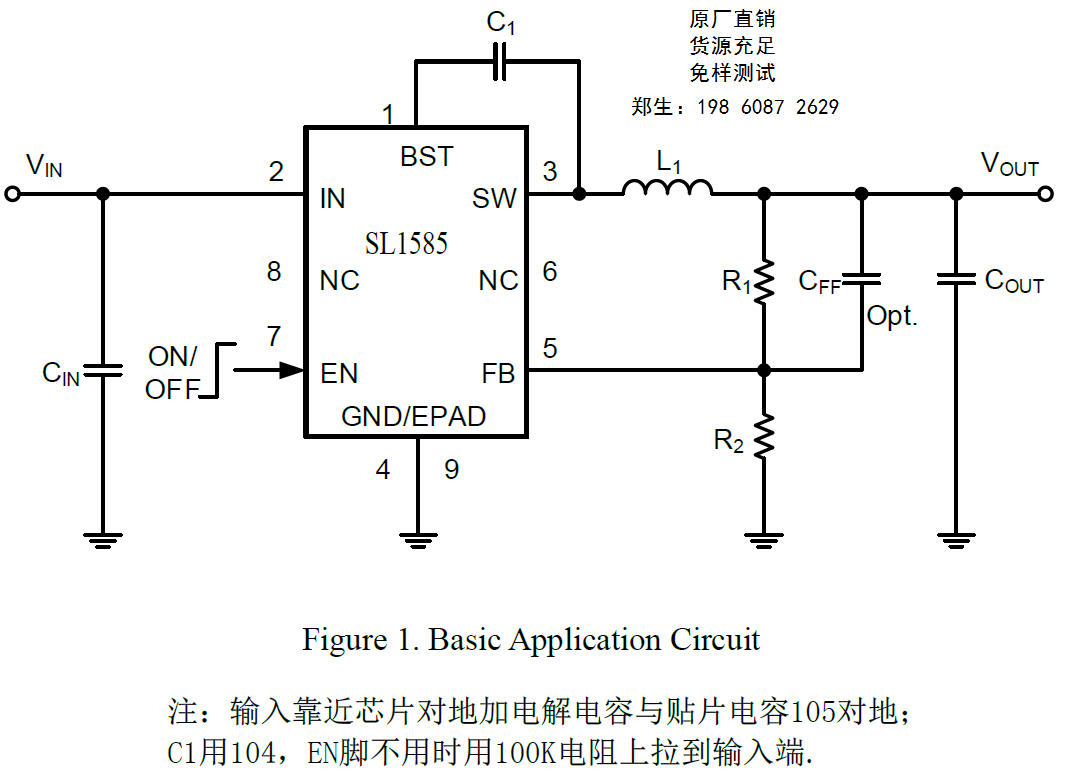

电路图
|
|
