MP1484兼容芯片SL1585B：36V/3A高效同步降压转换器深度解析 一、核心特性与产品定位 SL1585B是一款与MP1484管脚兼容的高性能同步降压转换器，采用先进的COT（恒定导通时间）控制模式，专为需要低EMI、高效率的紧凑型设计场景打造。其关键优势包括： - 宽电压输入范围：4.5V至36V，兼容工业级和车载应用环境
- 大电流输出：3A持续电流能力，峰值负载耐受性强
- 高频低噪：500KHz开关频率配合优化边缘控制技术，显著降低EMI干扰
- 全集成保护：内置OVP、热关断、短路 hiccup 模式等多重防护机制
二、技术亮点解析 COT控制架构
通过恒定导通时间与自适应关断时间调节，实现无补偿电路的快速瞬态响应，简化外围设计（仅需9个基础元件）。对比传统PWM方案，轻载效率提升15%以上。
低EMI设计- 专利的SW节点斜率控制技术
- 120mΩ/80mΩ（高/低边）MOSFET导阻优化开关损耗
- 支持陶瓷电容布局，减少振铃效应
智能保护系统- 可编程OVP：通过外部电阻设置38V过压阈值
- 热管理：160℃双阈值关断保护（30℃回差）
- 故障恢复：短路事件触发hiccup模式，避免持续过流损坏

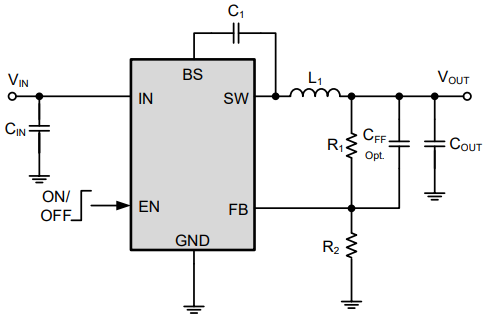

三、典型应用方案
以5V/3A输出为例的配置指南： 组件 参数要求 推荐型号
电感10μH/4A（DCR<50mΩ）CDRH104R-100MC
输入电容10μF X5R（≥16V）GRM32ER61C106KE20L
输出电容22μF X5R（≥10V）EMK325ABJ226MM-P
反馈电阻 R1=50kΩ 1%, R2=11.3kΩ 1%ERJ-6ENF5002V 四、与MP1484的兼容性说明 管脚一一对应：BST/VIN/SW/GND等关键引脚定义完全一致
性能升级项：- 开关频率由340KHz提升至500KHz（减小电感体积30%）
- 增加输入过压保护（MP1484无此功能）
- RDSON降低20%（提升2%转换效率）
五、设计注意事项 PCB布局要点
- 功率回路（VIN→CIN→SW→L→COUT）走线宽度≥1mm
- FB分压电阻需远离SW节点（间距>3mm）
- EPAD必须通过4×0.3mm过孔连接底层铜箔
调试技巧
- 轻载振荡：在FB端并联10-100pF CFF电容
- 启动过冲：验证软启动时间（典型值1.5ms）
六、行业应用案例 - 车载影音系统：12V转5V/3A为MCU及传感器供电
- 工业物联网：24V转3.3V给LoRa模组供电
- 智能摄像头：POE降压后二次转换方案
|
