SL4013升压型DC-DC转换器：高性能替代MP1517的解决方案
产品简介SL4013是深圳市森利威尔电子有限公司研发的一款高功率异步升压转换器，集成20mΩ低内阻功率开关管，专为便携式设备提供高效、紧凑的电源解决方案。相较于MP1517，SL4013在输入电压范围（2.7V-25V）、峰值电流能力（15A）及输出效率（高达96%）方面表现更优，适用于更广泛的工业与消费电子场景。
核心优势对比
更宽的电压兼容性
输入范围：2.7V-25V（MP1517典型为4.5V-23V），支持单节锂电池至12V铅酸电池输入。
输出能力：最高26.8V，满足更高压需求如USB PD快充、无刷电机驱动等。
强化的保护机制
双重EMI优化：通过SS/EMI引脚可切换tr/tf模式，灵活应对电磁干扰问题。
多重保护：28V输出过压保护、热关断（150℃阈值）、可编程峰值电流限制（15A）。
高效节能设计
350kHz固定开关频率，轻载时自动切换PFM模式，降低功耗。
关断电流仅1μA，显著提升电池续航。
典型应用场景- 消费电子：无线音箱、平板电脑、POS机。
- 工业设备：电推剪、无刷电机驱动。
- 电源管理：移动电源、USB Type-C充电设备。
设计建议（替换MP1517注意事项）
布局优化
缩短SW走线以降低阻抗，输入/输出电容紧靠引脚放置。
背部散热片通过过孔连接至PCB地平面，提升散热效率。
参数配置

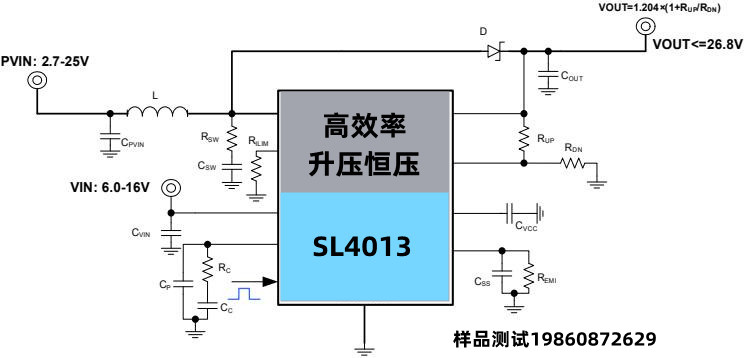

输出电压：通过FB引脚电阻调整（公式：VOUT=1.204×(1+RUP/RDN)）。
软启动：SS/EMI引脚接100nF电容（默认）或并联330k电阻以改善EMI。
外围器件选型
电感：推荐4.7μH，饱和电流需高于计算峰值（ILpeak=IDC+IPP/2）。
二极管：选择快恢复、低正向压降肖特基管（如SS34）。
特点
● 输入电压范围：2.7V-25V
● 低关断功耗，关断电流1uA
● 输出电压范围：最高26.8V
● 支持两种tr/tf模式，应对EMI挑战
● 固定开关频率：350kHz
● 可编程软启动
● 可编程峰值电流：15A
● 输出过压 (28V)、热关断等保护
● 高达96%转换效率
● 采用ESOP16封装
|
