概述
SL6129A是一款连续电感电流导通模式的降压型LED恒流驱动器，用于驱动一个或多个LED灯串。SL6129A工作电压从5.0V到35V，提供可调的输出电流，最大输出电流可达1.2A.根据不同的输入电压和外部器件，SL6129A可以驱动供高达数十瓦的LED。
SL6129A内置功率开关，采用高端电流检测电路，以及兼容PWM和模拟调关的调光脚DIM。当DIM脚电压低于0.3V时输出关断，进入待机状态。
SL6129A内置过温保护电路，当芯片达到过温保护点进入过温保护模式，输出电流逐渐下降以提高系统可靠性。
SL6129A采用SOT89-5/SOT23-5封装。
特点
SOT89-5最大输出电流：1.2A
SOT23-5最大输出电流：0.5A
高效率：96%
最高工作频率：1MHz
电流精度：±3%
宽输入电压：5.0V~35V
智能过温保护
内置LED开路保护
应用领域
LED备用灯、信号灯
低压LED射灯代替卤素灯
汽车照明

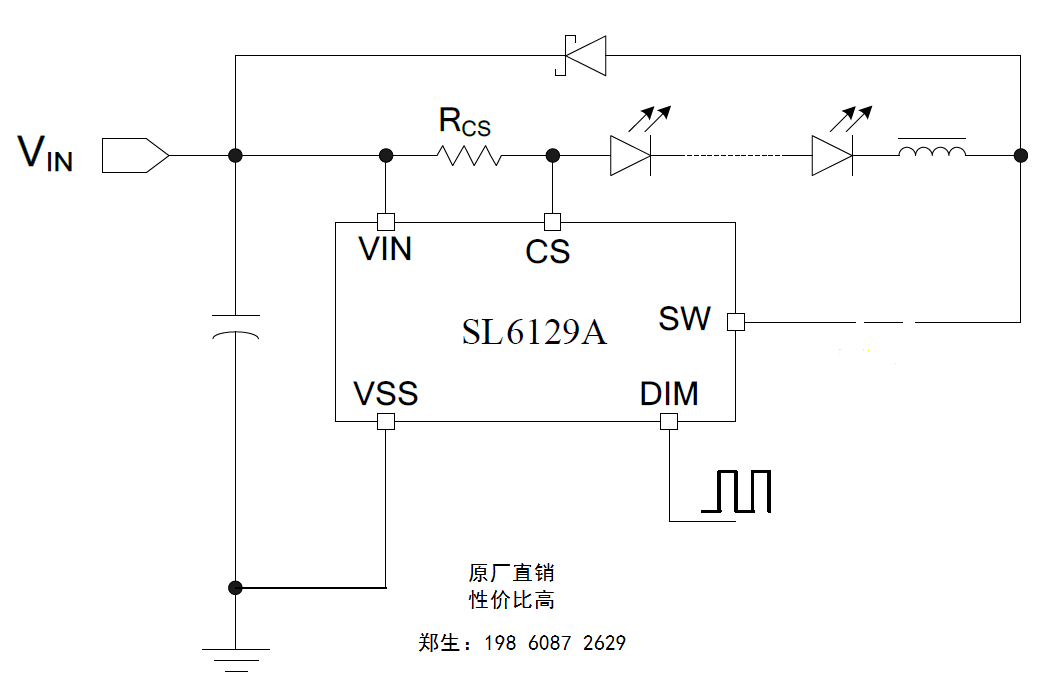

电路图
|
|
