那么可变电阻有什么作用呢？

wb61850 · 发表于 2010-1-22 04:44:01

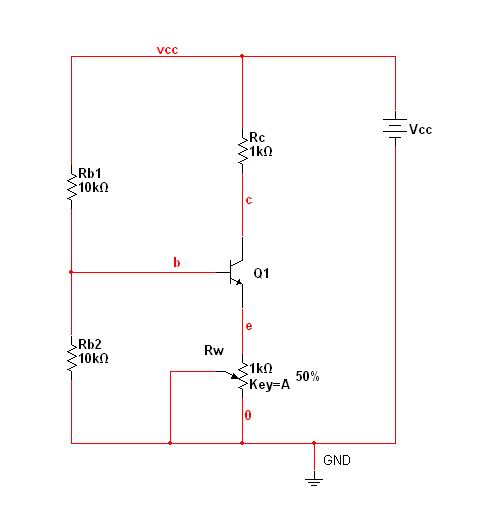

这就是应用可变电阻的一个例子。Rw串接在三极管的发射极与地（GND）之间，通过改变其阻值，进而可以改变三极管的静态工作点（各极直流电流的大小）

wb61850 · 发表于 2010-1-22 04:45:56

那么电位器又有什么作用呢？

wb61850 · 发表于 2010-1-22 04:56:16

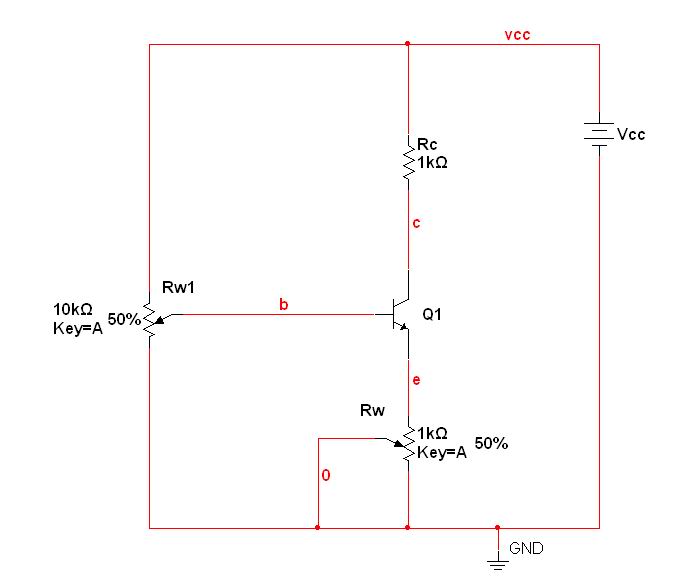

好，大家请看，这就是应用“电位器”的例子之一。Rw1的两个定端（固定的端子）加上一个固定的电压Vcc，动端（可以旋转或活动的端子）输出一个可以变化的电压（或电位）。由于基极与动端短接，所以电压或电位的变化将使基极电压（电位）同步变化，因此将引起基极电流的变化。也就是说，改变了三极管的静态工作点

wb61850 · 发表于 2010-1-22 05:03:39

由于我们是和书中的内容同步进行的，所以大家对书中的内容也要看一下

wb61850 · 发表于 2010-1-22 05:04:53

好的，今天就到这里。祝大家晚安

再见

wb61850 · 发表于 2010-1-22 05:06:34

水平有限，错误难免。一切言论，仅供参考

一起学习、一起进步

OY、OK、OL

杜晓 · 发表于 2010-1-22 17:28:53

850**斑竹好可爱，好诚恳。

猪八戒 · 发表于 2010-1-22 18:26:08

俺抗议！为啥奖励俺-500分啊

为啥说猪尾巴和电无关呢？你不知道猪尾巴是导电的吗

俺的一个兄弟就是一不小心把猪尾巴插到了电排上而触电屁掉了

我是白骨精 · 发表于 2010-1-22 18:35:55

猪八戒的弟弟一不小心把尾巴插到了插座上，哈哈...太搞笑了

猪八戒 · 发表于 2010-1-22 18:44:03

白骨精同学奖励你1000分你就觉得自己很了不起了吗？

一个很简单的算式：
1000=4*250

笑死俺老猪了

wb61850 · 发表于 2010-1-23 04:35:34

猪八戒同学和白骨精同学你们两个请注意啊，你们有点吵闹啊

wb61850 · 发表于 2010-1-23 04:36:59

好，同学们请安静，我们继续

wb61850 · 发表于 2010-1-23 04:56:33

请大家翻到书中正文的第11页，我们一起学习一下“电阻的串联和并联”

wb61850 · 发表于 2010-1-23 05:03:59

1.2.4.1：电阻的串连

wb61850 · 发表于 2010-1-23 05:15:10

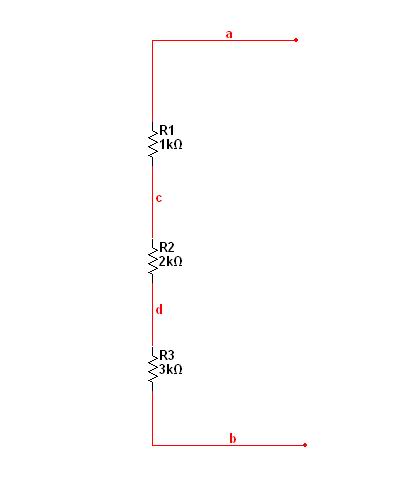

好，大家请看这个电路

在这个电路中，三个电阻R1、R2和R3串联在一起，它们的阻值分别是1K欧姆、2K欧姆和3K欧姆。
那么我们从a、b端看进去，它的阻值就等于R1+R2+R3=1+2+3=6K欧姆

也就是说，串联在一起的电阻其总的电阻值等于各个电阻值之和

wb61850 · 发表于 2010-1-23 05:35:21

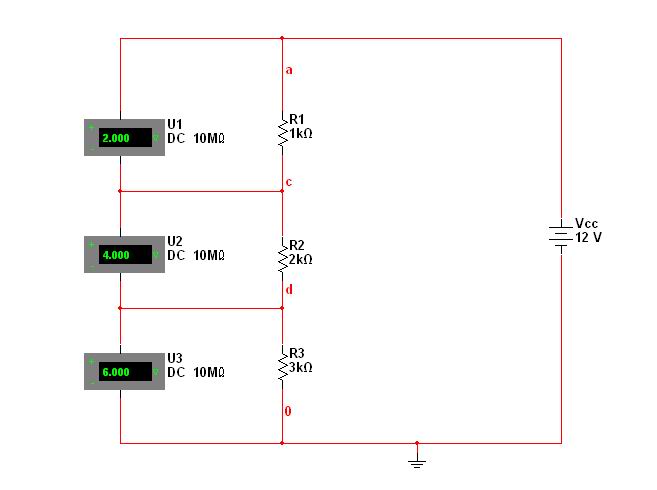

好，大家请看这个电路

串联电阻电路常用于“分压”。它的基本特点是：电阻值越大则分得的电压就越大。
比方说上面的这个电路中，R1、R2和R3串联以后接电源Vcc，则它们两端的电压如图中电压表所示

一般而言，有： Va=(Ra/(Ra+Rb+Rc))*V =(Ra/R)*V 的关系。
其中V是串联电阻网络的输入电压或总电压；Va是电阻Ra两端的电压；R=Ra+Rb+Rc 是串联总电阻值。
同理，我们也可以求出Rb两端的电压Vb：
Vb=(Rb/(Ra+Rb+Rc))*V =(Rb/R)*V
......

大家可以发现各个电阻上的电压之和等于电源电压Vcc。或者我们说：沿任意闭合回路的电压之和等于零。

wb61850 · 发表于 2010-1-23 05:49:35

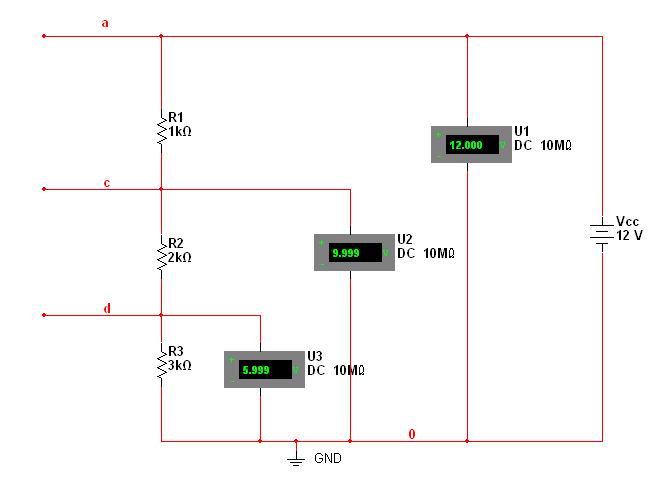

好，如果我们改变一下电压表的接法（如图所示），就可以看出，用串联电阻可以获得不同的“电位”了。
请大家注意，这个时候，每个电压表的负端都是“接地（GND）”的，所以测量的是电位（相对于地的电压）。
其实这也是利用串联电阻的分压原理，只不过选择的“参考地”不同而已

wb61850 · 发表于 2010-1-23 05:53:57

1.2.4.2：电阻的并联

wb61850 · 发表于 2010-1-23 05:56:53

我们在以上曾经说过，电阻的倒数即电导

对于并联电阻电路来说，用电导来分析是比较方便的

设电阻为R，则电导：G=1/R，单位是西门子（S）
