从零开始学电子之基础篇

f.luo · 发表于 2010-1-20 22:20:19

得了猪瘟的话可以把猪尾巴剪掉保一命。这是猪尾巴的功能。

wb61850 · 发表于 2010-1-22 02:10:52

好，大家半夜好哈

wb61850 · 发表于 2010-1-22 02:11:58

猪尾巴的功能是很多的。但是这与电路似乎没有啥关系

wb61850 · 发表于 2010-1-22 02:12:51

好，奖励猪八戒同学-500分。同时奖励白骨精同学1000分

wb61850 · 发表于 2010-1-22 02:14:55

不是俺重女轻男哈，白骨精同学的观点俺赞同

俺也认为“定律不是人发明的，而是人发现的”

是通过什么发现的呢？俺认为是通过“实验”这种方法发现的

wb61850 · 发表于 2010-1-22 02:21:56

好，大家学习是非常辛苦的，这点我知道

无论如何，大家也要知道“基础”的重要性

不要轻视“基础”。因为这些基础知识到哪里都用的到，到哪里都缺不了啊

wb61850 · 发表于 2010-1-22 02:31:58

我也曾经茫然过、困惑过，现在仍然如此

看到那些密密麻麻的电路，我也是一头雾水

但是，反过来一想，那些又有什么呢？不就是一些由基础构建起来的东西吗

不过是“搭积木”的原理罢了。
而我们现在就是在认识这“一块块的积木”，掌握这“一条条搭积木的规则”

然后就可以用这些“积木和规则”构建起高楼大厦了

我是一个无能的人。但我希望通我们共同的努力，能够取得共同的进步

wb61850 · 发表于 2010-1-22 02:36:50

本人再次声明：本人盖楼发帖纯属共同学习之目的，没有任何经济或商业目的

如果说和经济有点关系的话，就是俺每个月都要支付45元的网费

即：俺盖楼发帖是“负收入”

wb61850 · 发表于 2010-1-22 02:48:37

不过，这和大家的进步相比又算什么呢？
因为我知道，每个人的背后还有很多人，还有很多期盼的目光.....

.....

wb61850 · 发表于 2010-1-22 02:50:41

千言万语汇成一句话：“一起加油！”

好，“煽情及演讲”到此结束

wb61850 · 发表于 2010-1-22 02:58:39

好，请大家振作起来

我们继续学习

我们下面的学习要用到“NI_Multisim_Analog_Devices_Edition_10_0_1”软件。
这是一个免费的软件，如果没有的同学可以到ADI官方网站上下载

我就是从ADI官网上下载的

大家在使用免费的软件时请注意：“不能用于商业目的，只能用于学习”

很多东西都是国外的。唉.....

wb61850 · 发表于 2010-1-22 03:26:24

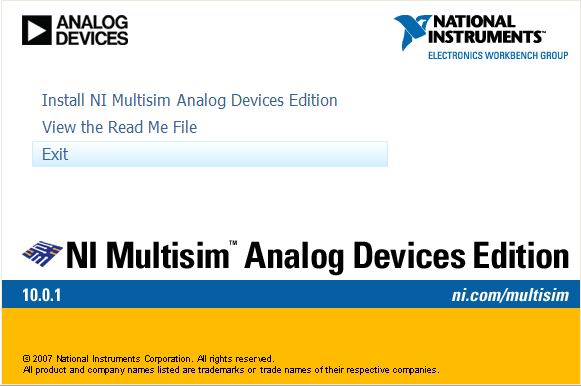

好，大家看到了，这就是软件的安装界面。
如果大家没有装这个软件也没有关系，或者有其他类似的电路仿真软件也可以。我主要是用这个软件画电路图，以便讲解。
老T叔有关于Mulisim软件的教科书（在模数基础的资料下载栏），大家可以下载看看学习一下

如果大家会用软件当然好，省得用手画图了，是不是。不会也没有关系，只要大家能够理解我讲的意思就好。有些同志可能一看到软件就头大，因为全都是英文界面，这对于英语不好的同志来说是件非常痛苦的事，我深有体会

wb61850 · 发表于 2010-1-22 03:49:56

OK，我们书归正传！

wb61850 · 发表于 2010-1-22 03:56:02

上回书中，我们谈到了“电阻”和“电阻定律”。想必大家对电阻是啥东东以及电阻的基本性质已经有所了解和掌握了。
可是大家见过电阻没有？
我相信绝大多数同学都亲眼见过吧

也就是说，大家要对电阻有一个感性的认识。

对于任何事物我们首先要建立一个感性认识。对于电路也不例外。

wb61850 · 发表于 2010-1-22 03:57:51

1.2.3 可变电阻

wb61850 · 发表于 2010-1-22 04:05:42

“可变电阻”或“电位器”在电路中的应用是非常广泛的

当然，具体怎么用？这要根据场合具体分析。
一般而言，可变电阻或电位器主要是为电路提供一个可以变化的电位（或电压）。

wb61850 · 发表于 2010-1-22 04:13:24

好，这就是电位器的符号，我们用Rw来表示电位器，它的阻值是1千欧姆。

大家看到了，它有三个端子a、b、和c。
那么这三个端子有什么作用呢?

wb61850 · 发表于 2010-1-22 04:25:30

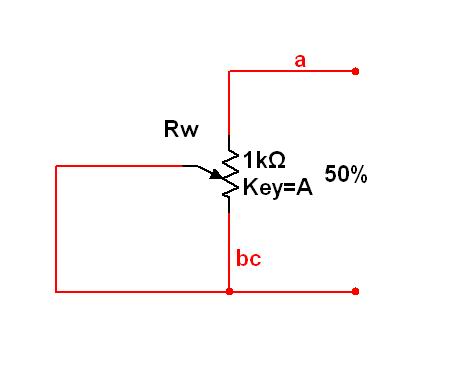

我们把c 端和b端短接（短路），这个时候电位器就是一个“可变电阻”了

这个时候它是个两端器件了，从a端向bc 端看进去，它是一个电阻。这个电阻与一般的电阻不同之处在于“可以调节电阻值”。在这个可变电阻中，它可以由0欧姆调到1千欧姆

怎样调节呢？一般是通过“机械的方法”进行调节（旋转动子）。
大家亲自操作一下就知道了

wb61850 · 发表于 2010-1-22 04:28:14

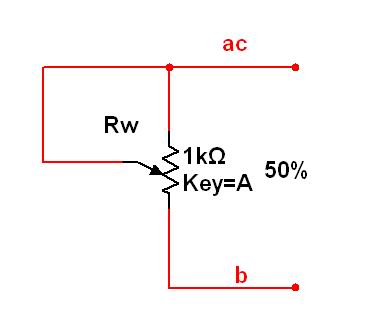

当然，如果我们把a、c 端短接也是一样的效果

wb61850 · 发表于 2010-1-22 04:31:43

就象这样连接，效果也是一个“可变电阻”
