CR-5000学习

chenyuanzhi1989 · 发表于 2012-10-7 17:04:58

Divide应用_多人协作

chenyuanzhi1989 · 发表于 2012-10-7 17:05:28

Divide应用_多人协作

chenyuanzhi1989 · 发表于 2012-10-7 17:06:35

国庆比较忙，整理的比较少！

chenyuanzhi1989 · 发表于 2012-10-7 17:08:04

还有个50几MB，不好上传啊！

meateat · 发表于 2012-10-16 23:09:01

cr5000建库很麻烦，楼主能否指点下？

haijenny · 发表于 2012-10-18 14:09:36

学习学习

chenyuanzhi1989 · 发表于 2012-10-20 11:12:05

meateat 发表于 2012-10-16 23:09
cr5000建库很麻烦，楼主能否指点下？

还在研究中、、、相互交流！

chenyuanzhi1989 · 发表于 2012-12-4 18:35:48

成功抽取LCDB后，为什么在DG中无法调用？

chenyuanzhi1989 · 发表于 2012-12-4 18:56:16

1.在抽取LCDB的时候是不是要把所有相关的程序关闭，要不然会报错，是吗？

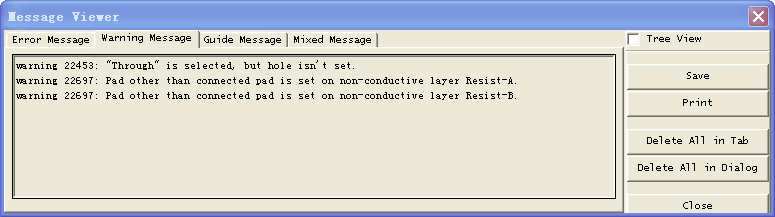

2.在自定义层叠结构的时候，为什么会出现图中的报错情况，不是可以直接选择Layer Type,为什么选择的时候就这样了呢？除非在下面重新找个修改并重命名才可以选择并使用。

3.在建立Pad的时候Flash和Stream有什么区别，为什么矩形贴片的做成Flash就会出现上面的错误呢？

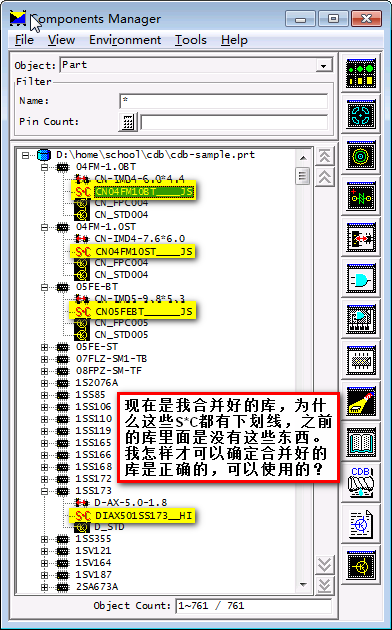

4.图中选中的是做什么的，为什么我建立好的Part没有这个东西？

5.在做Part的时候原理图选择的两个选项有Positive/Negative什么区别？

6.在做Padstrack Editor的时候把Unconnect做成和COnnect一样的时候总是警告，即使用模板库的打开直接保存也是会出现同样的警告？这个怎么解决

riverpeak · 发表于 2012-12-5 23:27:18

仔细看报错的信息就知道个差不多了，不知道你理解了错误信息是什么意思没
1，prf文件被锁定了，你怎么编辑？
2，估计你定义的PAD就是有问题，CIR-1那串都这个问题。还有就是定义层的时候要有层的属性设定，这个是必须的。
3，Flash和Stream的区别我也不是很清楚，只是知道他们在出GERBER的时候，有的光绘机认其中的一种，或者是他们表述图形格式不一样。
4，这个东西好像关联PART NO的。
5，Positive/Negative好像是正反像不同图形的定义吧，一般不要管这个。
6，Warning不用管。你设置了通孔为什么没有定义通孔直径信息？

chenyuanzhi1989 · 发表于 2012-12-6 01:49:57

可能还有些小疑问，再说吧！我想知道如何制作分裂元件呢，就是比如一个cpu芯片的管脚很多，我需要把原理图分成几部分来画，这个怎么处理呢？

chenyuanzhi1989 · 发表于 2012-12-6 01:52:41

如何导出pcb中器件的封装呢！？

riverpeak · 发表于 2012-12-6 10:27:45

我没装原理图工具，没法验证你说的那种情况，我的记忆中是做这种复杂库要定义好了不同的模块后，再在PART里设定
你说怎么抽取PCB库？

riverpeak · 发表于 2012-12-6 13:50:45

chenyuanzhi1989 发表于 2012-12-6 01:52
如何导出pcb中器件的封装呢！？

在CAD file manager 中，指到你的PCB文件，点右键，action>generate local library, 你们买了这个LICENSE的话就可以输出库文件了。

chenyuanzhi1989 · 发表于 2012-12-6 14:20:14

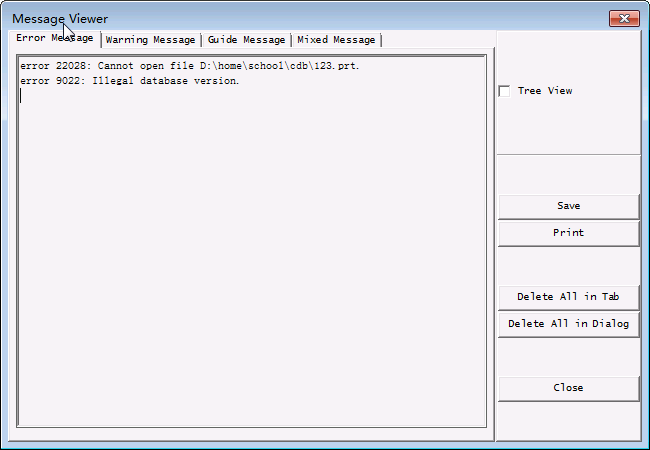

legal characters.
error 48086: line 49990: Name 'Ftp Intensive Group' contains illegal characters.
error 48086: line 50512: Name 'pkg Class' contains illegal characters.
error 48086: line 50514: Name 'Ftp Intensive Group' contains illegal characters.
error 61514: Error occurred in [Create footprint library].[Extract footprint library] Executing...
[Create footprint library] Executing...
error 48086: line 5885: Name 'Ftp Intensive Group' contains illegal characters.
error 48086: line 7797: Name 'CR Omly' contains illegal characters.
error 48086: line 9709: Name 'CR Omly' contains illegal characters.
error 48086: line 25816: Name 'CR Omly' contains illegal characters.
error 48086: line 34935: Name 'CR Omly' contains illegal characters.
error 48086: line 44156: Name 'CR Omly' contains illegal characters.
error 48086: line 46224: Name 'CR Omly' contains illegal characters.
error 48086: line 46225: Name 'pkg Class' contains illegal characters.
error 48086: line 49988: Name 'pkg Class' contains il
