泰克示波器波形数据保存为CSV格式的完整指南

agitek2008

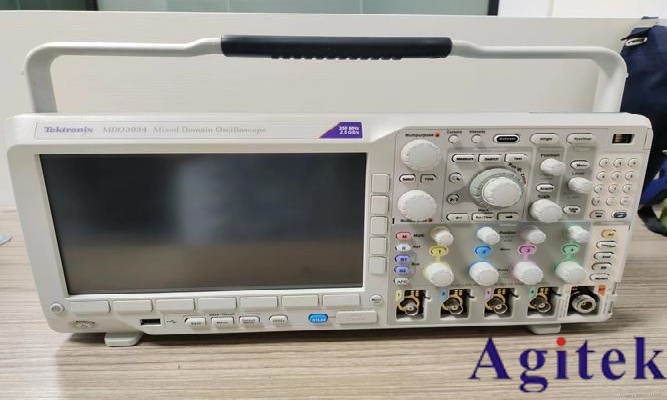

在电子工程与科研实验中，示波器作为信号分析的核心工具，其波形数据的存储与后续处理至关重要。泰克示波器凭借其卓越的性能与丰富的功能，为用户提供了多种波形保存方式，其中CSV格式因兼容性强、数据开放度高而备受青睐。本文将详细介绍泰克示波器保存波形为CSV文件的完整操作步骤、注意事项及实际应用场景，帮助用户高效完成数据存储与分析。

一、CSV格式保存的优势与适用场景

1.1 为何选择CSV格式？

跨平台兼容性：CSV（Comma-Separated Values）作为通用文本格式，可被Excel、MATLAB、Python等主流数据分析软件直接读取，无需专用解码工具。

数据结构化清晰：以逗号分隔的行列数据，便于提取时间轴、电压值等关键参数，适合进行频谱分析、波形对比等高级处理。

参数完整性：CSV文件可保存波形数据的同时记录采样率、垂直灵敏度等示波器设置参数，确保数据复现的准确性。

1.2 典型应用场景

科研数据分析：将实验波形导入OriginLab进行曲线拟合，或通过MATLAB实现信号频谱分析。

故障诊断存档：保存设备运行中的异常波形数据，便于后续离线分析故障根源。

自动化测试系统集成：通过CSV接口与LabVIEW等测试平台对接，实现批量数据处理与报告生成。

二、波形保存为CSV的详细操作步骤

2.1 硬件连接与示波器参数配置

1. 信号输入与波形捕获

使用示波器探头连接待测电路，调整垂直灵敏度（Volts/Div）与时基（Sec/Div）至合适范围。

通过触发设置（Trigger）确保稳定捕获目标波形，避免波形滚动或失真。

2. 保存功能入口

按下示波器面板上的"Save/Recall"键（部分型号为"File"或"Storage"菜单），进入数据存储界面。

若示波器支持触摸屏操作，可点击屏幕上的"Save"图标进入相应菜单。

2.2 CSV格式设置与存储路径选择

1. 文件格式切换

在存储菜单中选择"File Format"或"Save Type"，从可选列表（如CSV、WFM、BMP等）中选择CSV格式。

部分示波器需进一步设置分隔符（逗号/制表符）及小数点格式（如IEEE 754浮点数）。

2. 路径与命名规则

若示波器配备USB接口，可插入U盘并选择"USB Drive"作为存储路径。

对于网络连接型号，可设置保存至FTP服务器或本地计算机共享文件夹。

文件名建议使用"日期_通道号_参数配置"命名法（如20250506_CH1_1Vpp.csv），便于后续数据管理。

3. 数据范围选择

在"Save Range"选项中，可选择保存全部捕获数据或部分时间段（如触发前后的特定窗口）。

对于长时采样，建议分段保存以减少文件体积，例如每5秒波形保存为一个CSV文件。

2.3 执行保存与验证

确认设置无误后，按下"Save"或"Execute"键启动保存进程。

示波器屏幕将显示保存进度条，完成后可进入文件列表查看CSV文件属性（如大小、创建时间）。

将U盘连接至电脑，使用Excel打开CSV文件验证数据完整性：首列为时间戳，后续列为各通道电压值。

三、常见问题与注意事项

3.1 数据精度与丢失风险

采样率匹配：CSV文件默认保存原始采样数据，若示波器设置过高的采样率（如10GS/s），可能导致文件体积过大。建议根据实际分析需求调整采样率。

浮点数精度：部分示波器CSV输出采用单精度浮点数（32位），极端情况下可能存在舍入误差，需通过数据分析软件校验。

3.2 跨型号操作差异

菜单路径差异：泰克DPO4000系列通过"Acquire>Save Waveform"进入CSV保存界面，而MSO5000系列则从"File>Save As"选择格式。

快捷键功能：高端型号（如TDS7000B）支持自定义快捷键，可将CSV保存映射至特定按钮，提升操作效率。

3.3 兼容性优化建议

添加文件头注释：在CSV首行添加示波器型号、采样时间、通道配置等元数据，增强第三方软件解析兼容性。

二进制数据转换：对于需高精度分析的场合，可先保存为示波器原生格式（如.TDS），再通过专用软件转换为CSV。

四、实战案例：电机驱动信号分析

4.1 场景描述

某工程师在调试电机驱动电路时，需记录PWM波形与电流反馈信号的相位关系。使用泰克MSO6B示波器捕获双通道数据，并保存为CSV以便进行时域对比分析。

4.2 操作步骤

1. 参数配置

通道1：PWM信号（垂直灵敏度500mV/Div，时基50μs/Div）

通道2：电流传感器输出（1V/A，时基同步）

触发设置为通道1上升沿，触发延迟1ms。

2. CSV保存设置

文件格式：CSV（逗号分隔，IEEE浮点数）

存储路径：示波器内置SD卡，文件名"MotorTest_20250506.csv"

数据范围：保存触发后5ms窗口数据。

3. 数据分析

导入MATLAB，通过`csvread()`函数提取时间-电压矩阵。

使用`plot()`函数绘制双通道波形，计算相位差与占空比。

结果验证：发现电流响应滞后PWM信号1.2μs，优化驱动延迟补偿参数。

五、总结与展望

泰克示波器的CSV波形保存功能为工程实践提供了灵活的数据处理接口，从教学实验到工业测试均具备广泛的应用价值。随着示波器技术的演进，未来设备或将支持以下增强特性：

云端同步保存：通过Wi-Fi或4G模块自动将CSV数据上传至云端数据库，实现远程协作分析。

AI辅助标注：保存时自动识别波形特征（如过冲、毛刺），在CSV文件中嵌入AI分析标签。

量子计算兼容格式：针对量子比特信号分析，开发专用CSV扩展格式以支持更高维度数据存储。

通过掌握本文所述方法，工程师可高效构建基于示波器的数据闭环系统，为技术创新与故障诊断提供坚实的数据基础。
