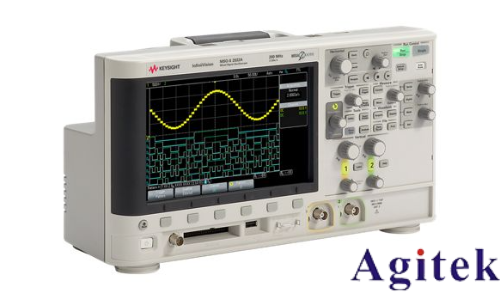

一、校准的重要性与准备工作 示波器作为精密电子测量工具，其准确性直接影响测试结果的可靠性。DSOX2002A示波器的校准主要包括内部自检、探头补偿调节、垂直和水平系统校准等步骤。为确保校准效果，需提前完成以下准备工作： 1. 环境条件确认 温度：控制在15℃~30℃范围内（避免极端温度影响电子元件性能）。 2. 硬件检查 确认示波器及探头连接线无损坏，接地线正确连接（防止静电干扰与安全隐患）。 3. 软件版本确认 确保示波器固件为最新版本（可通过菜单“Utilities”→“Self Test”→“Firmware Version”查看）。 二、校准步骤详解 1. 内部自检（Self Test） 目的：验证示波器内部电路、ADC转换、触发系统等核心功能是否正常。 操作步骤： 1. 关闭示波器所有输入通道，断开外部信号连接。 2. 进入菜单“Utilities”→“Self Test”，选择“Run Self Test”。 3. 等待自检完成，结果将显示“Pass”（通过）或“Fail”（失败）。 注意事项： 若自检失败，需记录错误代码（如“Trigger Error”或“ADC Fault”），并参考用户手册故障排除章节处理。 自检通过后，系统会自动存储校准数据，避免频繁重复自检（建议每6个月执行一次）。 2. 探头补偿调节 目的：消除探头与示波器输入阻抗不匹配导致的波形失真（如上升沿畸变、幅度误差）。 操作步骤（以无源探头为例）： 1. 连接探头至示波器CH1通道，确保探头衰减比为1X（如10:1探头需切换至1X模式）。 2. 将探头尖端与示波器校准信号输出端（通常为“Cal”接口）连接，该端口输出1kHz、3Vpp方波信号。 3. 调整示波器垂直档位至合适范围（如500mV/div），观察波形。 4. 使用探头上的补偿调节电容旋钮（或微调螺丝），使方波上升沿/下降沿垂直且对称，顶部/底部无过冲或圆角（理想波形应呈矩形）。 常见问题： 波形过冲：补偿电容欠补偿，需增加电容值。 波形圆角：补偿电容过补偿，需减少电容值。 幅度误差：检查探头衰减比设置是否正确，或探头是否损坏。 3. 垂直系统校准 目的：校准示波器的垂直灵敏度（V/div）精度。 操作步骤： 1. 连接高精度外部校准源（如Fluke 5700A），输出已知幅度信号（如1Vpp正弦波）。 2. 示波器设置为自动测量模式（Auto Measure），记录实测幅度值。 3. 若实测值与校准源输出值偏差超过±1%（如1.02Vpp），需调整示波器内部校准参数（部分型号需使用维修工具进入服务菜单）。 注意事项： 校准源精度应高于示波器标称精度（如DSOX2002A垂直精度为±2%，校准源需达到±0.5%）。 4. 水平系统校准 目的：校准时基（Time/div）精度，确保时间测量准确。 操作步骤： 1. 输入已知频率信号（如10MHz方波），设置示波器时基为合适档位（如50ns/div）。 2. 使用示波器光标测量信号周期，与理论值对比。 3. 若偏差超过±0.1%（如实测周期为99.9ns），需调整时基校准系数（参考用户手册“Service Adjust”章节）。 5. 触发系统校准 目的：确保触发阈值、斜率设置准确，避免误触发或漏触发。 操作步骤： 1. 输入标准脉冲信号（如1Vpp、1μs脉宽），设置边沿触发模式。 2. 逐步调整触发电平（如从0.5V至1.5V），观察触发稳定性。 3. 若触发点随电平变化明显漂移，需检查触发电路或联系维修。 三、校准后的验证与维护 1. 验证测试 使用示波器内置校准信号（如DSOX2002A的“Cal”端口输出信号）进行复测，确认波形幅度、频率与标称值一致。 对比不同通道的响应一致性，避免通道间存在系统性偏差。 2. 维护建议 定期校准：根据使用频率，建议每6~12个月进行一次全面校准（环境变化剧烈时需缩短周期）。 探头保养：避免探头长期暴露于高温或强电磁场环境，定期清洁探头接触点。 记录归档：保存每次校准的测试数据与调整记录，便于追溯设备性能变化。 四、常见问题与解决方案 1. 自检失败提示“ADC Fault” 可能原因：模数转换电路故障。 解决方案：联系是德授权维修中心，避免自行拆解。 2. 探头补偿无法调节至理想波形 检查探头是否适配示波器型号（如高阻抗探头需匹配示波器输入阻抗）。 若补偿电容损坏，需更换原装探头或联系校准服务。 3. 垂直灵敏度漂移 解决方案：在恒温环境下重新校准，或使用温度补偿功能（若示波器支持）。 DSOX2002A示波器的校准是保障测量精度的核心环节，需结合自检、探头补偿、垂直/水平校准等多步骤完成。通过规范操作与定期维护，可最大限度降低系统误差，提升测试可靠性。若遇复杂故障，建议优先参考设备用户手册或联系专业技术支持，以确保设备安全与性能稳定。
|
