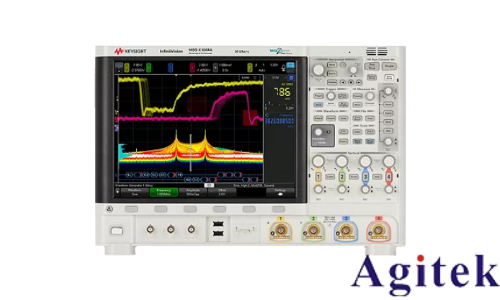

在现代电子测试与测量领域，示波器作为工程师的“眼睛”，能够直观展现信号的动态变化过程。Keysight（是德科技）示波器凭借其卓越的性能和丰富的功能，广泛应用于通信、电源、汽车电子等领域的信号分析。其中，滚动模式（Roll Mode）作为一项核心功能，通过连续滚动显示波形数据，为工程师提供了观察长时间信号演变、捕捉低频信号变化趋势的利器。本文将详细介绍Keysight示波器滚动模式的设置步骤、参数优化技巧及应用场景，帮助用户高效利用该功能提升测试效率。 一、滚动模式概述：实时信号观测的突破 传统示波器通常依赖触发机制捕获单次信号片段，但在分析周期性信号、电源纹波或需要长时间监测的场景时，单次触发可能无法完整呈现信号的全貌。滚动模式通过连续刷新屏幕波形数据，以水平滚动方式实时显示信号变化，其核心优势包括： 1. 无触发依赖：无需设置复杂触发条件，持续捕获信号变化，避免瞬态信号遗漏。 2. 时间维度扩展：通过调整滚动速度，可在有限屏幕空间内观测毫秒至秒级的信号演变。 3. 动态趋势分析：直观展示信号幅值、频率随时间的变化趋势，适用于电源稳定性测试、机械振动分析等场景。 二、滚动模式设置步骤：从入门到精通 1. 进入滚动模式：快速启用功能 以Keysight DSOX3024T示波器为例，操作步骤如下： 步骤1：按下示波器前面板上的“Horiz”（水平控制）按钮，进入水平设置菜单。 步骤2：通过旋钮或方向键选择“Acquisition Mode”，将模式切换至“Roll”。 确认设置：屏幕波形立即开始自右向左滚动显示，此时示波器进入实时滚动观测状态。 2. 滚动速度调节：平衡细节与全局 滚动速度直接影响信号观测的精度与范围，具体设置如下： 参数位置：在“Acquisition”选项卡中找到“Roll Speed”或“Horizontal Scale”。 单位与范围：滚动速度通常以“秒/格”（s/div）表示，常见范围从200 ms/div至1 s/div。 优化技巧： 快速变化信号：选择较小s/div（如50 ms/div），加快滚动速度以捕捉高频波动。 低频信号分析：增大s/div（如500 ms/div），减缓滚动速度以观察信号细节。 3. 触发条件优化：稳定波形显示 尽管滚动模式无需触发捕获，但合理设置触发条件可提升观测稳定性： 触发模式选择：推荐使用“Edge Trigger”（边沿触发）或“Video Trigger”（视频触发）。 触发电平调整：通过旋钮设置触发阈值，确保波形在屏幕上稳定对齐。 触发灵敏度：在信号噪声较大时，适当降低灵敏度（如设置为“Auto”）避免触发抖动。 4. 垂直与水平参数协同调节 垂直缩放（Vertical Scale）：调整通道电压档位（如1 V/div），确保信号幅值在屏幕垂直方向清晰显示。 时间刻度（Horizontal Scale）：与滚动速度联动，例如设置10 s/div可观察10秒内的信号趋势。 触发位移（Horizontal Position）：微调波形在屏幕的水平起始位置，便于对齐关键信号点。 5. 数据记录与保存 滚动模式下，示波器支持长时间波形记录： Waveform Recording功能：设置记录时长（如10分钟）和采样率，数据可保存至U盘或内部存储器。 后续分析：通过PC软件（如Keysight BenchVue）导入数据，进行离线频谱分析或波形对比。 三、应用场景与实战技巧 1. 电源纹波测试：稳定性评估利器 场景描述：观测 开关电源输出端的长时间纹波变化，识别周期性干扰。 设置建议： - 滚动速度：500 ms/div - 触发模式：边沿触发（上升沿） - 频谱分析联动：启用示波器的FFT功能同步观察频域特征。 2. 通信信号包络监测 参数配置： - 滚动速度：1 s/div - 触发模式：视频触发（针对调制信号） - 多通道同步：开启4通道滚动模式对比基带与调制信号相位关系。 3. 机械振动分析 优化技巧： - 触发源：选择振动信号通道 - 滚动速度：根据振动频率调整（低频设备设为2 s/div） - Math功能：启用波形差分运算突出振动变化趋势。 四、常见问题与注意事项 1. 滚动模式限制 高频信号模糊：滚动模式适用于<10 kHz信号，高频信号（如射频）需降低时基或使用Zoom功能。 高级功能禁用：协议解码、通过/失败测试等在滚动模式下不可用，需切换至触发模式。 2. 触发优化建议 波形混乱：若触发阈值设置不当，可能导致滚动显示不稳定。尝试调整电平或启用AutoTrigger。 信号频率适配：滚动速度需匹配信号周期，例如50 Hz信号建议设置20 ms/div。 3. 操作误区避免 误用单次触发：滚动模式下禁用Single触发，否则示波器仅捕获单次波形后停止滚动。 数据丢失风险：长时间记录时需确保存储设备容量充足，并定期检查记录状态。 1. 脚本自动化监测 SCPI命令控制：通过LAN接口发送命令（如`:ACQUIRE:ROLL ON`）远程启用滚动模式。 Python示例： ``` import visa rm = visa.ResourceManager() scope = rm.open_resource("TCPIP0::192.168.1.100::INSTR") scope.write(":ACQUIRE:ROLL ON") 启用滚动模式 scope.write(":HORIZONTAL:SCALE 500E-3") 设置滚动速度500 ms/div ``` 2. 多示波器联动 同步滚动：在多台Keysight示波器间设置相同滚动速度与触发条件，对比不同信号源的相位差。 云帆兴烨系统集成：利用第三方服务（如云帆兴烨提供的集成方案）构建分布式信号监测网络。 滚动模式作为Keysight示波器的核心功能，为实时信号监测提供了不可替代的工具。通过合理配置参数、结合应用场景优化设置，工程师可高效捕捉信号动态变化，提升测试效率。未来，随着示波器技术的演进，滚动模式有望进一步融合AI分析能力，例如自动识别波形异常、实时生成趋势报告，为电子测试带来更多可能性。
|
