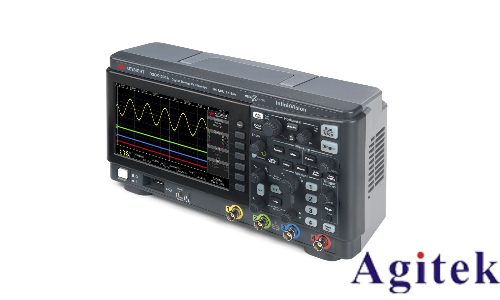

在现代电子测试领域，示波器作为工程师的"信号显微镜"，其技术演进始终与电子系统复杂度同步升级。Keysight（原安捷伦）作为行业标杆，其DSO（数字存储示波器）与MSO（混合信号示波器）系列在性能指标、功能架构及应用场景上呈现出显著差异。本文将通过技术拆解、实测案例对比及工程应用分析，系统阐述二者在硬件架构、信号处理能力及系统调试效能上的本质区别，为工程师选型提供决策依据。
一、硬件架构的本质分野：模拟与数字信号的双重观测维度
1. 通道配置差异：模拟信号与逻辑信号的并行观测

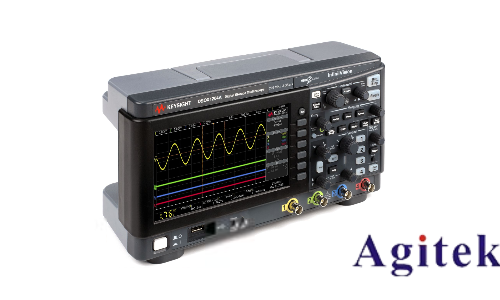

DSO产品（如DSO1022A）采用纯模拟通道设计，典型配置为2-4个模拟输入通道，专注于高频模拟信号（如电压、电流波形）的高精度采集。其核心指标聚焦于带宽（200MHz-1GHz）、实时采样率（2GSa/s）及垂直分辨率（12bit）。相较之下，MSO系列（如MSO9404A）在模拟通道基础上集成16-32个数字逻辑通道，形成"4+16"混合架构。这些数字通道以1GSa/s采样率同步捕获TTL/CMOS电平信号，实现模拟波形与数字时序的时空对齐。
2. 存储器深度与捕获速率的权衡策略
DSO强调深存储优势，标配10Mpts-100Mpts存储器，配合分段存储技术（如DSOX3014A的4Mpts交错模式），可长时间记录低频信号细节。而MSO通过硬件并行处理架构，实现高达50万次/秒的波形捕获率（如MSO5000-E的300k wfms/s），在捕获瞬态异常信号时更具时效性。二者在存储深度与捕获速率上的取舍，反映了模拟信号连续观测与数字信号瞬时捕获的不同需求。
3. 触发系统的多维扩展
DSO触发模块专注于模拟信号特征（如边沿触发、脉宽触发），而MSO引入硬件加速的串行协议触发（支持I2C/SPI/CAN/LIN等10余种总线），并配备逻辑状态触发（如16通道组合真值表触发）。这种触发维度的扩展，使MSO能够直接从物理层捕获协议帧错误，如SPI通信中的CS#信号异常。
二、信号处理能力的层级跃迁：从波形显示到系统解构
1. 混合信号关联分析机制
MSO独有的"时间关联视图"将模拟波形与数字解码信息叠加显示，如MSO9404A在捕获SPI总线时，可同时展示SCK时钟、MOSI数据波形及解析后的十六进制数据包。这种多维信号映射技术，使工程师能直观分析模拟干扰对数字传输的影响（如电源纹波导致UART帧错误）。
2. 协议解码与故障定位效率对比
DSO通过软件插件实现离线解码（如DSO6052A的USB触发后手动分析），而MSO采用硬件解码引擎，实时生成协议时序图与错误标记。实测显示，MSO5000-E在解码CAN总线时，可自动标注位填充错误并关联对应模拟通道的电压跳变，将故障排查时间缩短70%。
3. 数学分析与频谱扩展功能
DSO标配基础数学运算（加/减/FFT），而MSO集成高级信号处理模块，如矢量叠加分析（Vector Mixed-Signal Analysis）可同步计算8个模拟通道与16个数字通道的相位差。此外，部分MSO型号（如MSO9404A）内置频谱分析仪功能，通过时频域联合观测，解析数字调制信号的频谱纯度。
三、应用场景的工程化差异：从部件测试到系统级调试
1. 嵌入式系统开发：模拟与数字协同调试
在MCU外围电路调试中，DSO擅长分析电源纹波（如20mV/div高分辨率观测），而MSO通过混合触发（模拟边沿+数字帧头）精确定位ADC采样误差。例如，当I2C传感器数据异常时，MSO可同步显示VDD电压跌落与SCL/SDA时序错位，实现故障根源追溯。
2. 汽车电子测试：多协议并发监测
CAN-FD与FlexRay共存的现代车载网络中，MSO9404A的16路数字通道可并行解码5条总线，结合抖动分析（EZJIT Plus）量化传输延迟。相较DSO需多次切换触发源的方式，MSO的并发协议分析能力提升测试效率3倍。
3. 教育与科研应用：信号教学可视化
DSO的波形缩放（True Zoom）适合展示单一信号细节，而MSO的多通道彩色编码（256级灰度+16色数字通道）在信号系统课程中，能直观演示多路信号相位关系。如调制解调实验时，同时显示载波、基带信号及解调结果，增强教学直观性。
四、技术演进与投资保护策略：示波器的未来升级路径
1. 带宽与通道数的动态扩展
Keysight独创的硬件模块化设计，允许DSO通过升级选件提升带宽（如DSOX2024A从200MHz升级至350MHz），而MSO更支持数字通道扩展（如MSO5000从16通道升级至32通道）。这种渐进式投资模式，契合产品生命周期测试需求变化。
2. 软件定义示波器架构
新一代MSO引入Web Control远程接口，配合MATLAB/Simulink插件，实现测试流程自动化。例如，在FPGA调试中，通过API调用MSO的波形数据流，构建闭环验证系统，突破传统示波器的功能边界。
3. 混合现实辅助调试工具
前沿MSO型号（如MSO-X 3000系列）支持AR标记叠加，将协议解码结果以三维信息层投射至实际电路板上。这种虚实融合技术，在复杂PCB排查中大幅降低视觉搜索负荷。
从纯模拟信号观测到系统级混合调试，DSO与MSO的差异本质上是测试需求从单元验证向系统整合的演进映射。工程师选型时需权衡：若专注于射频、电源等模拟领域，DSO的高带宽与深存储仍是性价比之选；而当面对物联网模块、汽车电控单元等混合信号系统时，MSO的多维观测与智能解码能力将成为调试效率的核心杠杆。随着5G通信与自动驾驶技术的普及，示波器的混合信号处理能力将持续强化，而Keysight在硬件架构与软件生态的双向创新，正重新定义电子测试工具的技术范式。
本文通过技术解剖、实测对比与场景分析，系统阐述了DSO与MSO的本质差异。这种差异不仅是硬件参数的升级，更是测试方法论的革新——从被动波形捕获到主动系统解构的转变，预示着电子测试工具正从"观测仪器"进化为"智能诊断系统"。
|
|
