LCR测试仪故障指示灯含义解读及故障排除指南

agitek2008

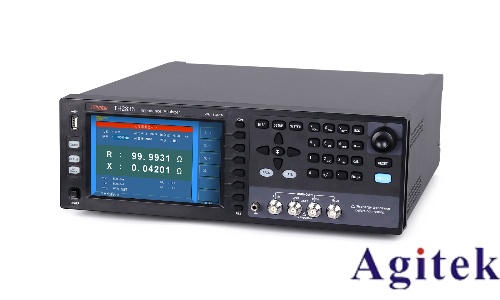

LCR测试仪作为电子元件参数测量的核心设备，其故障指示灯系统为操作人员提供了快速诊断设备状态的直观窗口。当仪器出现异常时，不同颜色和闪烁模式的指示灯组合往往对应着特定的故障类型，准确解读这些信号不仅能提高故障处理效率，还能避免因误操作导致的二次损伤。本文将结合常见故障现象与维修经验，系统解析LCR测试仪各故障指示灯的含义及对应的故障排除方法。

一、电源系统指示灯异常及处理

1. 电源指示灯不亮

故障现象：接通电源后，仪器面板电源指示灯无响应，设备无法启动。

可能原因：

电源线接触不良或电源插座无电；

电源模块损坏或内部保险丝熔断；

电池电量耗尽（针对便携式设备）。

排除步骤：

    1. 检查电源线与插座连接是否牢固，使用万用表测试插座输出电压；

    2. 若电源输入正常，拆机检查电源模块输出端的电压值（如±12V、±5V等），确认是否因过载导致模块烧毁；

    3. 对于电池供电设备，更换备用电池或使用充电器充电后测试。

2. 电源指示灯闪烁

故障现象：电源指示灯以特定频率闪烁，伴随设备间歇性重启。

可能原因：

交流电源波动超出仪器耐受范围（如电压偏差超过±10%）；

内部电路存在间歇性短路或元件老化；

散热系统故障导致温度过高触发保护机制。

处理建议：

    1. 使用稳压电源为仪器供电，监测输入电压稳定性；

    2. 检查风扇运转情况，清理散热器灰尘；

    3. 若持续闪烁，需拆解仪器检测CPU板、电容等关键部件的温升情况。

二、测量系统指示灯异常解析

1. 阻抗异常指示灯（Impedance Error）

故障现象：测试过程中"阻抗异常"指示灯亮起，测量值明显偏离预期。

常见原因：

测试夹具或探针接触不良（如氧化、松动）；

被测元件未完全断电导致寄生参数干扰；

仪器内部ADC（模数转换器）故障。

排查方法：

    1. 使用无水酒精清洁测试夹头，确保与被测元件引脚形成稳定接触；

    2. 验证测试前是否已断开元件电源，避免外部电路影响；

    3. 进入仪器的自检模式（Self-Test）检测ADC功能，若报错则需更换对应模块。

2. 信号幅度异常指示灯（Signal Level）

故障现象：信号源输出指示灯显示"Over"或"Low"，无法正常调节测试电平。

故障根源：

测试信号发生器故障（如DA转换器损坏）；

输出保护电路误触发（因负载短路或过流）；

用户设置的电平超出仪器量程（如选择50mV档位却加载高阻抗元件）。

解决策略：

    1. 通过示波器监测信号输出端波形，确认是否存在失真或幅度异常；

    2. 断开被测元件，空载状态下重新校准信号源；

    3. 调整测试参数，确保电平设置在仪器规定范围内（如PM6304的1V-2V有效值）。

三、显示与控制系统指示灯警示

1. 黑屏/花屏指示（Display Fault）

故障表现：LCD屏幕无显示或出现乱码、条纹。

潜在问题：

显示驱动电路故障（如排线接触不良）；

背光板损坏或高压逆变电路失效；

主控芯片（MCU）与显示模块通信中断。

修复流程：

    1. 检查屏幕连接排线是否松动，重新插拔后测试；

    2. 使用外部光源照射屏幕，若可见隐约显示内容，则更换背光灯管；

    3. 通过JTAG接口检测MCU运行状态，必要时更新固件或更换控制板。

2. 按键失效指示灯（Key Error）

症状描述：操作面板按键无响应，同时"Key Lock"或"Error"指示灯闪烁。

故障溯源：

键盘矩阵电路接触氧化；

按键编码芯片故障；

软件死机导致控制逻辑混乱。

处理方案：

    1. 拆卸键盘模块，使用导电橡胶清洁触点；

    2. 检查键盘接口芯片（如74HC165）的输入输出信号是否正常；

    3. 长按复位键10秒强制重启仪器，若无效则需联系厂商升级系统。

四、高级功能指示灯深度解析

1. 校准失效指示灯（Calibration Fail）

提示信息：开机自检时"Cal"指示灯持续亮起，测量结果偏差较大。

技术背景：

内置校准标准件（如高精度电阻、电容）漂移；

温度补偿传感器故障导致测量基准失准；

校准数据存储芯片损坏或丢失。

专业应对：

    1. 使用外部标准器（如FLUKE 5720A）对仪器进行重新校准；

    2. 检查温度传感器输出值是否与当前环境温度匹配；

    3. 通过仪器自带的校准数据恢复功能（如Agilent 4284A的"Load Default"）初始化参数。

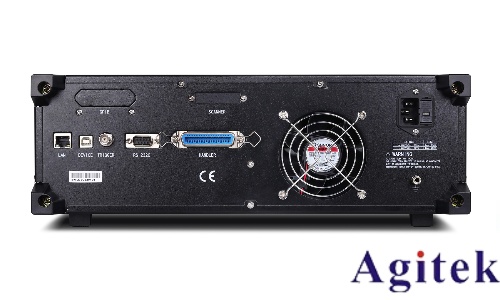

2. 通信故障指示灯（Communication Error）

场景案例：连接PC时"USB"或"RS-232"指示灯熄灭，无法传输数据。

排查要点：

通信线缆损坏或接口氧化；

仪器驱动程序与上位机软件版本不兼容；

接口控制芯片（如MAX232）失效。

解决方案：

    1. 更换优质屏蔽电缆，确保地线连接可靠；

    2. 更新仪器驱动至最新版本，检查通信波特率设置；

    3. 测量接口芯片的供电电压及信号传输引脚电平，必要时替换芯片。

五、预防性维护建议

1. 环境控制：将仪器置于温度15-30℃、湿度<80%的环境，避免腐蚀性气体侵蚀电路；

2. 定期校准：每6个月使用标准件进行一次全面校准，记录漂移数据；

3. 静电防护：操作前佩戴防静电腕带，避免直接接触PCB裸露部分；

4. 硬件巡检：每季度检查电源滤波电容、测试夹具弹簧片的磨损情况，及时更换老化部件。

LCR测试仪故障指示灯系统犹如设备的"健康监测仪"，其状态直接关联着测量结果的准确性。通过系统化的故障解码与规范化的排除流程，用户不仅能快速恢复仪器功能，更能建立科学的维护体系，延长设备使用寿命。在智能测量技术不断迭代的今天，掌握这些基础诊断技能，仍是保障测试工作高效开展的核心能力。
