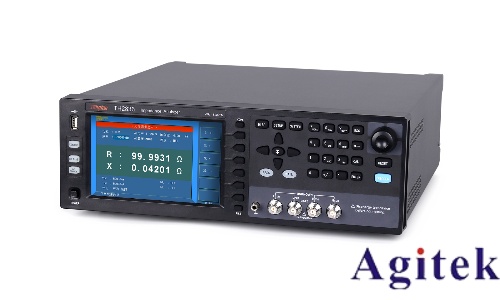

随着电子技术的快速发展，电感器作为关键的无源元件，在通信设备、电源管理、射频电路等领域的应用日益广泛。电感器的品质直接影响电路系统的稳定性与性能，因此对电感参数的精准评估成为电子制造与研发的核心环节。同惠LCR测试仪TH2830凭借其高精度测量、宽频覆盖和抗干扰设计，为电感器的品质评估提供了可靠的解决方案。本文将从技术特性、测试方法、应用场景及优势等方面深入探讨其作用。 一、核心技术特性：构建高精度测量体系 TH2830作为新一代LCR测试设备，其核心技术设计为电感器品质评估奠定了坚实基础。首先，仪器具备50Hz-100kHz的宽频测试能力，覆盖低频到中高频段，满足不同类型电感器的测试需求。在高频场景下，仪器通过四端开尔文（4TOS）测试夹具和电磁屏蔽结构，有效消除线缆寄生参数与外部电磁干扰，确保高频电感参数的准确性。例如，在评估贴片电感的高频寄生电容或变压器绕组损耗时，仪器能够精准捕捉微小参数变化。 其次，TH2830采用0.05%的基本精度和24位ΔΣ型ADC，结合动态范围120dB的信号处理能力，可检测微弱信号并降低量化误差。这一特性在测量低感值电感（如μH级）或高Q值电感时尤为关键，避免了传统测试设备因分辨率不足导致的误差。此外，仪器内置的温度补偿系统与空夹具判断功能，进一步消除热漂移和接触不良带来的数据失真，确保测试结果的稳定性和重复性。 二、多维度参数评估：全面解析电感品质 在电感器品质评估中，TH2830不仅能测量基础参数（如感值、直流电阻），更通过多维测试功能深入分析元件特性。例如，通过频率扫描功能，用户可绘制频率-阻抗特性曲线，直观观察电感在不同频段下的阻抗变化规律，识别谐振频率与寄生参数。这对于评估电感在高频电路中的适用性至关重要，如射频扼流圈或滤波电感需确保在特定频段内保持稳定阻抗。 此外，仪器支持品质因数（Q值）与损耗因数（D值）的同步测量。Q值反映电感储能效率，D值则表征能量损耗，二者是衡量高频电感性能的核心指标。TH2830通过高精度信号源与数字滤波技术，实时计算Q/D值，帮助用户快速筛选出性能优异的产品。例如，在5G通信模块中，高Q值电感能够减少信号衰减，提升传输效率，而TH2830的Q值测量精度可达0.1%，满足严苛的通信标准。 三、智能校准与高效测试：提升评估效率 传统电感测试常受限于校准复杂性和测试速度，而TH2830通过智能算法与自动化功能显著优化评估流程。仪器提供201点列表扫描功能，可一键完成多频率、多电平的自动测试，生成参数变化趋势图，帮助用户快速定位性能瓶颈。例如，在分析变压器绕组在不同频率下的损耗特性时，列表扫描可大幅缩短测试时间，提高研发效率。 同时，仪器的空夹具判断和智能归零功能进一步降低人为误差。空夹具判断自动识别测试连接异常，避免因接触不良导致的数据偏差；智能归零功能通过多点校准消除系统误差，确保每次测试的基准一致性。这些智能化设计使得品质评估过程更加可靠，减少重复校准与调试的时间成本。 四、应用场景拓展：从生产到科研的全覆盖 TH2830的应用场景贯穿电感器的全生命周期，从生产质控到科研分析均发挥重要作用。在生产线端，仪器12.5ms/次的高速测试配合10档分选功能，可实现元件的高效筛选。例如，贴片电感厂商可通过设定极限参数，自动分选出合格品与缺陷品，提升质检效率。同时，RS232、USB、GPIB等丰富接口支持自动化测试系统集成，无缝对接智能制造流程。 在研发与科研领域，TH2830的CSV数据导出与上位机分析功能成为利器。用户可将测试数据导入专用软件，绘制频率-阻抗/Q值曲线，辅助材料特性研究。例如，高校实验室在开发新型磁性材料时，可通过仪器分析不同工艺参数对电感性能的影响，加速材料优化进程。此外，仪器支持DCR（直流电阻）与Ls-Rd/Lp-Rd（串联/并联模型）同步测试，为电路仿真建模提供完整参数集。 同惠LCR测试仪TH2830通过硬件优化、智能算法与环境控制三位一体的设计，为电感器品质评估提供了高精度、高效率的解决方案。其宽频覆盖、多维参数测量与自动化功能，不仅满足常规生产质控需求，更在高频精密测量、科研分析等高端场景展现技术优势。随着电子产品向高频化、小型化发展，TH2830在保障元件性能、推动技术创新中的作用将愈发凸显。
|
