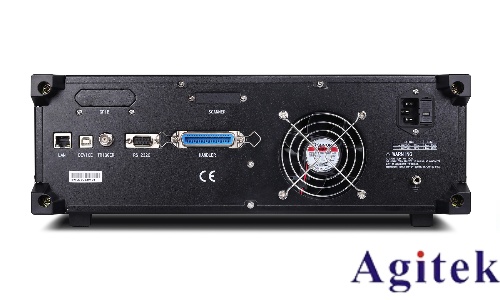

一、引言 LCR测试仪（电感、电容、电阻测试仪）是电子工程领域的核心测量工具，广泛应用于元件参数测试、电路调试及产品质量控制。其高精度、多功能特性使其成为实验室和生产线不可或缺的设备。本文将详细介绍LCR测试仪的使用方法、操作注意事项及常见故障处理，帮助读者高效、安全地掌握这一仪器的使用技巧。 二、LCR测试仪的基本使用方法 1. 准备阶段 （1）设备检查：确保测试仪电源线、连接线完好，电源开关关闭。检查测试夹具或探针是否清洁，避免氧化导致接触不良。 （2）预热处理：接通电源后，仪器需预热10-30分钟（具体时间参考说明书），确保内部电路达到热平衡，减少测量误差。 （3）连接外设：根据测试需求连接计算机、打印机等外部设备，确保数据传输顺畅。 2. 操作步骤 （1）开机与参数设置 按下白色电源按钮启动仪器，等待自检完成。 使用“ZLCR”键切换主测量参数（L/C/R），通过“DQe”键选择辅助参数（Q值、D值等）。 设置测量频率（常见范围1kHz、100Hz等）和信号电平（10mV-2V），依据元件特性选择合适的参数。 （2）连接待测元件 将元件接入测试端口，注意引脚清洁。对于有屏蔽外壳的元件，需将其外壳接地。 根据元件阻抗选择串联/并联等效电路：低阻抗（如低值电感）用串联模式，高阻抗（如高值电容）用并联模式。 （3）执行测量 进行开路和短路清零校准，消除系统误差。 按下“测量”按钮或触发键，观察屏幕数据（主参数L/C/R，副参数Q/D等）。 记录数据并保存，如需连续测量可开启自动扫描模式。 3. 高级功能应用 （1）恒压/恒流模式：针对电压或电流敏感元件（如MLCC、带芯电感），选择CV或CC模式确保测量稳定性。 （2）列表扫描与比较功能：设置多个频率/电平点自动扫描，结合比较器判断元件是否达标。 （3）偏置电流控制：搭配偏置电源测量元件在特定电流下的参数变化。 三、关键注意事项 1. 安全操作规范 （1）正确接地：使用三相交流电源线，确保仪器外壳接地，防止静电损伤元件或人员。 （2）避免误操作： 禁止在未关闭电源时连接或断开元件，尤其是高电压/大电流场合。 测量电容前必须放电，防止残留电荷损坏仪器。 （3）环境控制： 工作温度保持在23±5℃范围内，避免高温高湿环境导致仪器漂移。 远离强电磁干扰源（如大功率设备），使用屏蔽电缆减少噪声。 2. 测量精度保障 （1）定期校准：使用标准阻抗元件进行零点校准和负荷校准，消除系统误差。 （2）测试夹具选择：依据元件封装类型（如SMD、DIP）选用专用夹具，减少寄生参数影响。 （3）参数设置匹配： 电感测量优先选择低频（如100Hz），电容测量高频（如1kHz），依据元件标称值调整。 低值元件测量时（如<1μH电感），使用四端测量法（4-wire Kelvin）提升精度。 3. 常见故障预防与处理 （1）无法开机：检查电源连接、保险丝状态，确认电源规格是否符合仪器要求（如220V/110V）。 （2）数据异常波动：排查测试夹具接触不良、环境温度变化或外部干扰，重新校准后复测。 （3）显示故障：若出现花屏、黑屏，尝试重启或检查显示屏连接线，必要时联系维修。 四、实战技巧与进阶应用 1. 元件特性分析 通过Q值判断电感损耗，D值评估电容介质损耗，辅助优化元件选型。 利用频率扫描功能分析元件参数随频率变化的特性（如谐振频率、ESR曲线）。 2. 寄生参数消除 使用“开路清零”消除电缆和夹具的寄生电容，用“短路清零”消除寄生电感。 对高频测量采用短接线、低电感夹具，降低分布参数影响。 通过GPIB、USB等接口将LCR仪接入测试系统，实现批量元件参数自动化检测。 掌握LCR测试仪的正确使用方法不仅能提升测量效率，更能为产品研发和质量控制提供可靠数据支持。通过遵循安全规范、优化参数设置、定期校准维护，用户可充分发挥仪器的性能优势，确保测试结果的准确性和稳定性。
|
