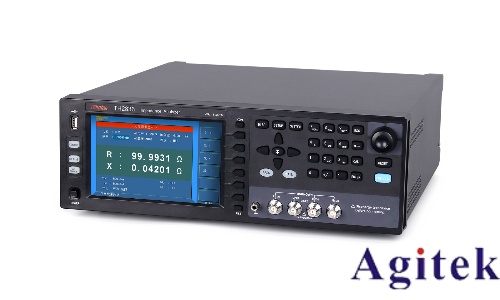

在现代电子制造领域，PCB（印制电路板）作为电子设备的基础载体，其生产效率与质量直接影响终端产品的竞争力。随着电子元件的小型化、高频化及集成度的不断提升，传统的手动测试或低精度设备已难以满足产线需求。同惠TH2838自动LCR测试仪凭借高精度、自动化测试、宽频段覆盖及智能化功能，成为PCB产线效率提升的关键工具。本文将从技术原理、功能应用、实际案例及优化策略等方面，深入探讨TH2838如何助力PCB生产线实现高效、精准的自动化测试。 一、技术优势：构建高效测试的基础 TH2838自动LCR测试仪的核心技术优势，为PCB产线效率的提升奠定了坚实基础。其关键特性包括： 1. 高精度与宽频段覆盖：仪器具备0.05%的高精度测量能力，频率范围覆盖1Hz至1MHz，可精准测试电阻、电容、电感及阻抗等参数。无论是低频滤波元件还是高频信号传输线，均可实现高精度检测，减少因测试误差导致的返工。 2. 自动化测试功能：支持序列测试、单次测试及自动化测试模式，配合可编程测试序列，可实现多参数批量测试。例如，在PCB元件贴片后，通过预设的测试程序，仪器可自动完成对不同元件的电阻、电容值检测，大幅缩短测试时间。 3. 数据管理与智能化分析：内置数据保存与导出功能，支持USB、LAN等接口，可实时将测试结果传输至服务器或MES系统。配合SPC（统计过程控制）分析软件，产线管理人员可实时监控测试数据，及时发现异常并追溯问题源头，避免批量缺陷。 4. 便携式设计与操作便捷性：仪器采用紧凑设计，便于在产线不同工位灵活部署。人性化操作界面与一键式操作模式，即使非专业操作人员也能快速上手，减少培训成本与操作失误。 二、应用场景：精准解决产线痛点 TH2838在PCB产线的具体应用场景中，通过针对性功能解决效率瓶颈，实现全流程优化。 1. 元件入厂检验与筛选 在PCB生产前，需对电阻、电容、电感等元件进行严格检测。TH2838的高精度与快速测试能力，可批量检测元件参数是否符合标准，并通过分选功能自动判定PASS/FAIL。例如，某MLCC生产线应用TH2838后，电容测量重复性从±0.5%提升至±0.1%，生产效率提高30%，有效降低不良元件流入产线的风险。 2. PCB阻抗控制与信号完整性测试 高频PCB设计中，阻抗匹配是信号传输的关键。TH2838支持阻抗、相位角等参数的精准测量，结合四端对测量架构消除线缆寄生参数干扰，确保测试结果可靠。例如，在测试10pF高频电容时，通过优化测试线缆长度并增加屏蔽层，测量误差从3.2%降至±0.3%，为PCB布线优化提供数据支撑。 3. 自动化产线集成与数据追溯 TH2838可通过GPIB、LAN等接口与自动化设备无缝对接，实现测试流程的无缝衔接。例如，某MOSFET生产线利用TH2838实现自动化测试，测试结果自动上传至服务器，配合智能分析系统，实时监控输入电阻、输入电容等参数，大幅提升产线信息化管理水平。 4. 非线性元件与特殊材料测试 针对汽车电子、通信设备中使用的非线性电感元件，TH2838可测试饱和电感、损耗等复杂参数，满足特殊应用场景的需求。其多模式测试功能（如串联、并联、双端口模式）进一步扩展了测试灵活性，减少设备切换时间。 三、效率提升策略：技术与实践的结合 为最大化发挥TH2838的效能，需结合产线实际需求制定优化策略： 1. 测试流程标准化 制定统一的测试规范，包括测试频率、测试模式、线缆连接标准等。例如，在测试高频元件时，采用短长度屏蔽线缆并定期校准仪器，可显著提升测试稳定性。同时，利用仪器的自动校准功能，定期修正系统误差，确保长期测试精度。 2. 智能数据分析与预警 通过将测试数据与MES系统联动，设置参数阈值与SPC控制图。当测试数据偏离标准范围时，系统自动触发报警并生成异常报告，帮助工程师快速定位问题元件或工艺环节。例如，某实验室通过大数据分析，将电容测量精度提升至0.05%以内，满足高端制造需求。 3. 设备维护与效率保障 定期维护仪器硬件，如清洁测试端口、检查信号源稳定性等，确保设备处于最佳状态。同时，利用仪器的自检功能，在每日开机时进行快速诊断，减少因设备故障导致的产线停机时间。 4. 人机协作优化 培训操作人员掌握基本测试原理与仪器操作技巧，避免因误操作导致的测试误差。例如，通过设置测试模板与一键启动功能，减少人工参数配置时间，提升测试效率。 四、未来趋势：智能化与自动化升级 随着电子制造向智能化、柔性化发展，TH2838的升级方向将进一步聚焦于自动化与AI技术的融合。例如，结合机器学习算法，仪器可自动识别元件类型并优化测试参数；通过云端数据管理，实现多产线测试数据的实时对比与分析。未来，基于AI的智能校准与自适应测试技术，将推动测试精度与效率的进一步提升。 结语 同惠TH2838自动LCR测试仪通过高精度测量、自动化功能、智能数据分析及灵活扩展性，为PCB产线效率提升提供了全面解决方案。从元件检测到产线集成，从质量控制到数据追溯，其技术优势与优化策略贯穿PCB制造的各个环节。在电子产业降本增效的背景下，TH2838不仅降低了人工依赖与测试误差，更通过数据驱动的方式，助力企业构建高效、智能的现代化生产线。随着技术的持续迭代，TH2838必将在未来PCB制造中发挥更加关键的作用，推动行业向更高水平发展。 |
